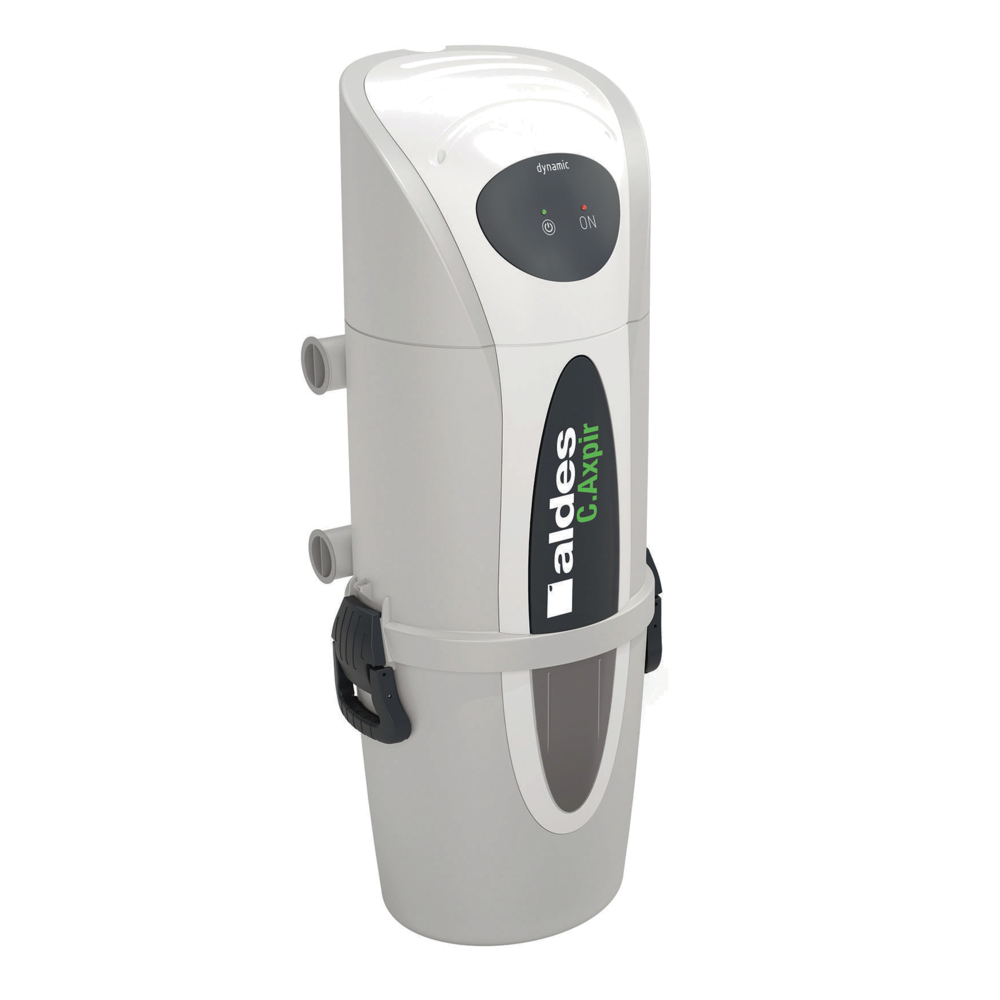

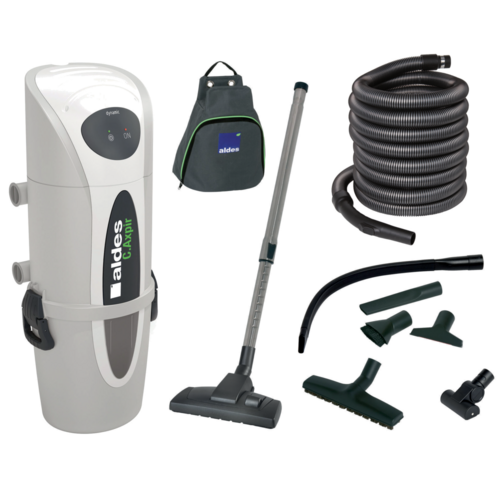

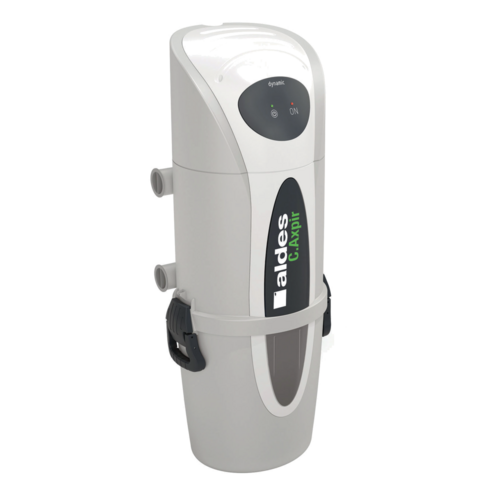

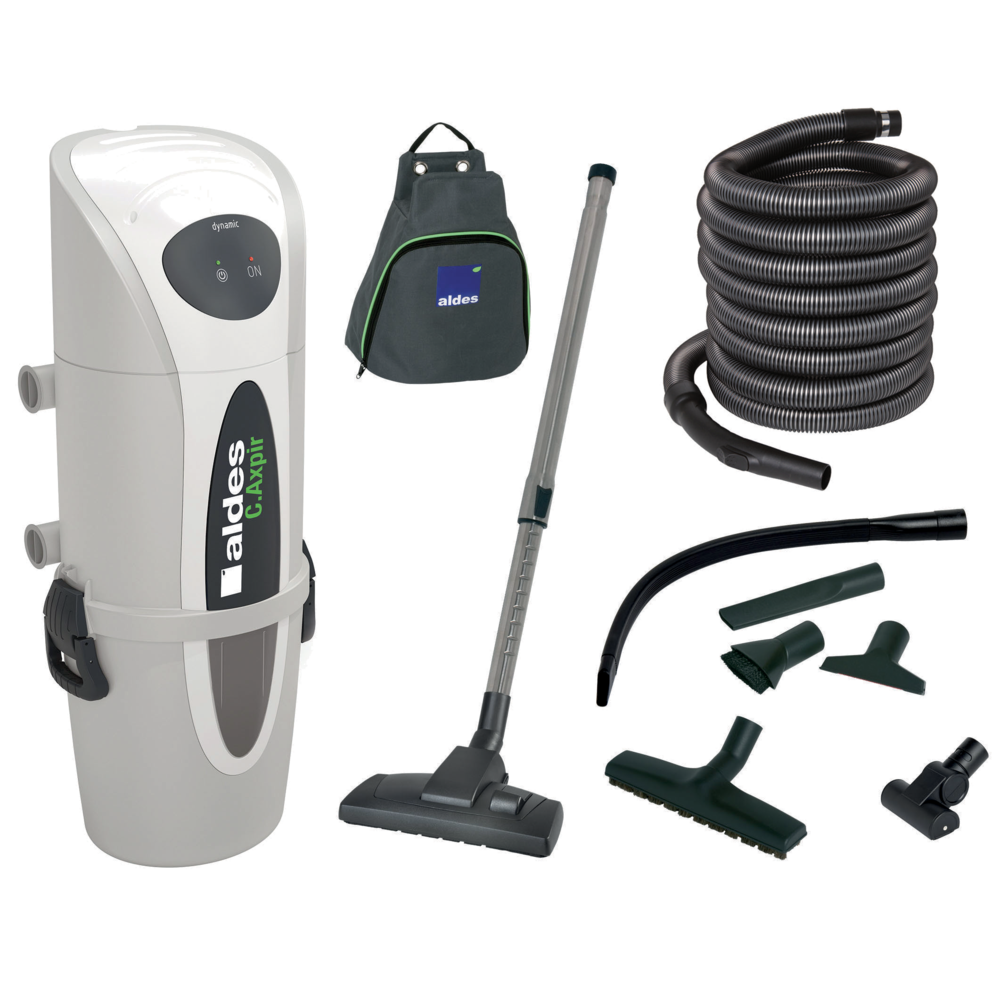

Kit centrale C.Axpir® Dynamic
La centrale C.Axpir® Dynamic è un'unità di aspirazione dotata di filtrazione ciclonica, conosciuta per le sue prestazioni e senza bisogno di sacchetto per la polvere.
Benefici del prodotto
- aspirazione ciclonica senza sacco,
- specifico per grandi case,
- display LED.
- set di pulizia premium incluso.
- Potenza del motore 1700 W,
- Massima depressione 3100 mm CE,
- Flusso massimo 289 m3/h,
- Efficienza di aspirazione 740 AW,
- Distanza massima tra la centrale e la presa più lontana: 155 metri lineari equivalenti in rete diametro 51 mm, 55 metri lineari equivalenti in rete diametro 44 mm,
- Avvio cablato,
- Connessione 24 V per il collegamento dello zoccolo raccogli briciole e delle prese di aspirazione,
- Filtrazione ciclonica: serbatoio da 28 litri (6 mesi a 1 anno di autonomia in uso normale),
- Sacchetto per l'aspirazione opzionale.
Distanza massima tra la centrale e la presa più lontana in caso di collegamento della centrale a una rete di scarico esterna: 127 metri equivalenti lineari in rete diametro 51 mm, 45 metri equivalenti lineari in rete diametro 44 mm.
-
- collegamento delle prese e del battitappeti a bassa tensione (24 V),
- installazione della centrale: Garage, Locale tecnico, Cantina, armadio,
- scarico della centrale: da collegare a una rete di scarico che conduce l'aria viziata al
| Tipo di avvio |
|---|
| Contatto 24V |

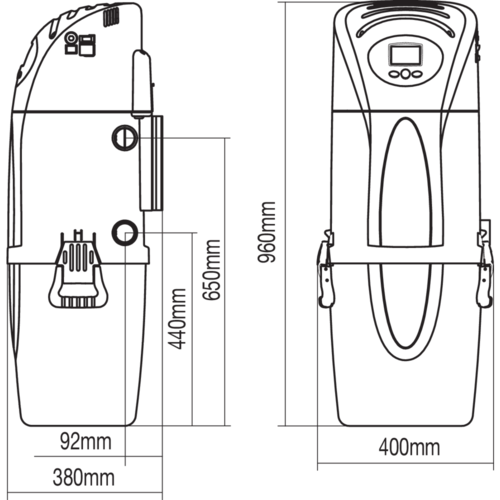

| Riferimenti | H (mm) | L (mm) | L x A x P (mm) | P (mm) | Peso (kg) |
|---|---|---|---|---|---|
| 11071143 - C.Axpir® Dynamic + Cleaning set premium | 960 |
400 |
400x960x380 |
380 |
16 |
| 11071151 - C.Axpir® Dynamic | 960 |
400 |
400x960x380 |
380 |
| Portata max (m³/h) | Depressione massima (mmH2O) |
|---|---|
| 289 |
3100 |
| Livello di pressione acustica a 3 m (dB(A)) |
|---|
| 68 |
| Frequenza (Hz) | Alimentazione elettrica | Potenza max (kW) |
|---|---|---|
| 50/60 |
Monofase |
1,7 |
Il dispositivo deve essere installato in un luogo ben areato, di facile accesso, lontano da fonti di calore e vicino a una presa elettrica.
Deve essere fissato al muro con il supporto fornito, su una parete in grado di sostenere il peso della macchina. Un'altezza minima di 60 cm consentirà lo svuotamento del contenitore per la polvere. È importante lasciare abbastanza spazio da entrambi i lati della centrale per facilitarne l'installazione e la manutenzione.
Di default, l'apparecchio che vi viene consegnato è progettato per un'aspirazione di tipo ciclonico.
Utilizzare solo le prese d'aria superiori in questo caso.
È possibile utilizzare entrambe le prese per creare la rete di aspirazione, ma non devono essere utilizzate contemporaneamente.
Attenzione: Le prese d'aria non utilizzate devono essere obbligatoriamente chiuse con i tappi forniti (vedi componenti).
Questi tappi vanno inseriti in un solo modo, come mostrato sopra. Una scanalatura guida l'inserimento corretto del tappo nel condotto.
La barra centrale sulla parte esterna del tappo deve essere verticale quando il tappo è correttamente inserito.
Laddove possibile (tipo di centrale e disposizione dell'alloggiamento), consigliamo di smaltire l'aria d'aspirazione all'esterno dell'alloggio.
Se non è possibile smaltire l'aria verso l'esterno, si prega di utilizzare il case di smaltimento (fornito con la centrale).
Prima di mettere in funzione, assicurarsi che il contenitore sia vuoto.
Collegare il cavo di alimentazione alla presa 230V.
Collegare il cavo 24V alle prese di aspirazione dell'alloggio e/o al battiscopa di aspirazione.
Mettere il pulsante di accensione su ON.
La macchina è pronta all'uso.
