EHL è un ingresso d'aria igroregolabile ideale per le esigenze di carattere acustico.
EHL

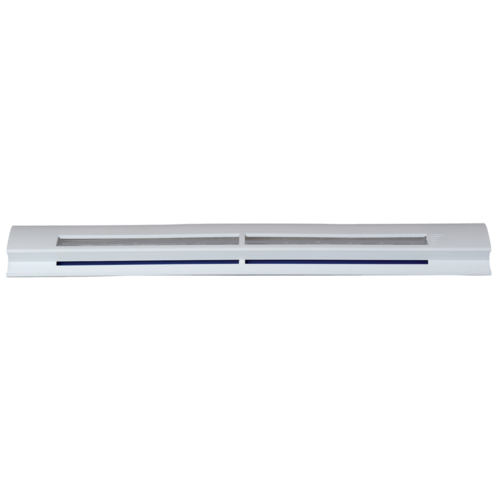

EHL è un ingresso d'aria igroregolabile acustico per serramenti. EHL garantisce l’immissione di aria fresca e la suddivisione delle portate in ingresso nell’immobile in base al tasso di umidità.
Benefici del prodotto
- attenuazione acustica fino a 42 dB,
- adatta la portata in base all’occupazione del vano,
- orientamento del flusso d'aria verso il soffitto,
- nessuna vite di fissaggio a vista.
EHL permette di alimentare l'alloggiamento con aria fresca da una fessura nel telaio e un lucernario dal lato esterno.
- ingresso d'aria igroregolabile acustico,
- da installare su serramenti.
- vari colori disponibili.
- l’ingresso d’aria EHL deve essere montato solo nei vani principali: camere da letto, soggiorno, salone,

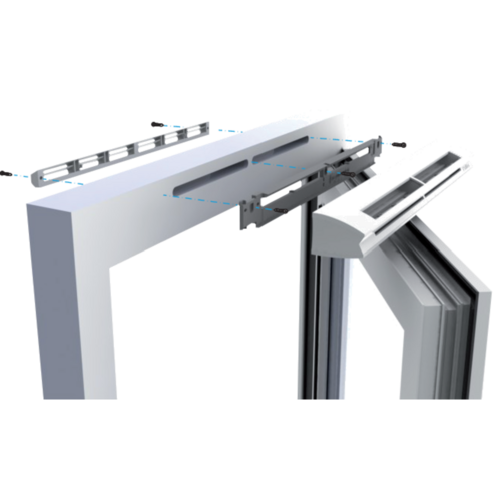

- EHL deve essere posto all’interno, nella parte superiore delle finestre o sul cassone dell’avvolgibile,
- il flusso d'aria in ingresso deve essere orientato e diretto verso il soffitto,
- si installa su fenditura doppia 2 x (172 x 12) mm.
| Riferimenti | Materiale principale | Dimensione | Colore |
|---|---|---|---|
| 11014060 - EHL S 6-44 m³/h - 37 dB - Bianco | Plastica |
S |
Bianco |
| 11014061 - EHL S 6-44 m³/h - 37 dB - Alluminio | Plastica |
S |
Alluminio |
| 11014062 - EHL S 6-44 m³/h - 37 dB - Nero | Plastica |
S |
Nero |
| 11014063 - EHL S 6-44 m³/h - 37 dB - Marrone | Plastica |
S |
Marrone |
| 11014064 - EHL S 6-44 m³/h - 37 dB - Quercia | Plastica |
S |
Rovere |
| 11014065 - EHL S 6-44 m³/h - 37 dB - Avorio | Plastica |
S |
Avorio |
| 11014066 - EHL L 6-44 m³/h - 39 dB - Bianco | Plastica |
L |
Bianco |
| 11014067 - EHL L 6-44 m³/h - 39 dB - Alluminio | Plastica |
L |
Alluminio |
| 11014068 - EHL L 6-44 m³/h - 39 dB - Nero | Plastica |
L |
Nero |
| 11014069 - EHL L 6-44 m³/h - 39 dB - Marrone | Plastica |
L |
Marrone |
| 11014070 - EHL L 6-44 m³/h - 39 dB - Quercia | Plastica |
L |
Rovere |
| 11014071 - EHL L 6-44 m³/h - 39 dB - Avorio | Plastica |
L |
Avorio |
| 11014084 - Kit EHL S 6-44 m³/h - 37 dB - Bianco | Plastica |
S |
Bianco |
| 11014085 - Kit EHL L 6-44 m³/h - 39 dB - Bianco | Plastica |
L |
Bianco |
| 11014088 - EHL S 6-44 m³/h - 37 dB - Rovere chiaro | Plastica |
S |
Rovere chiaro |
| 11014129 - EHL L 6-44 m³/h - 39 dB - Quercia chiara | Plastica |
L |
Rovere chiaro |

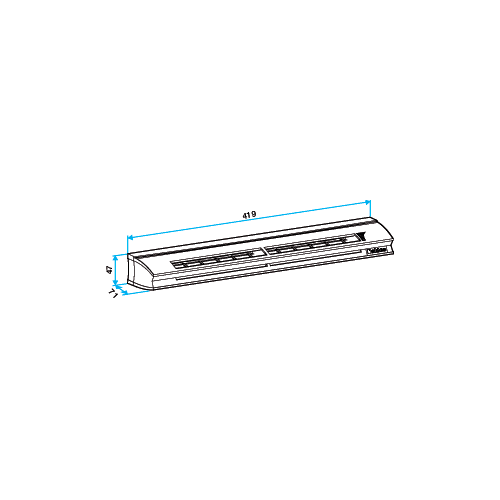

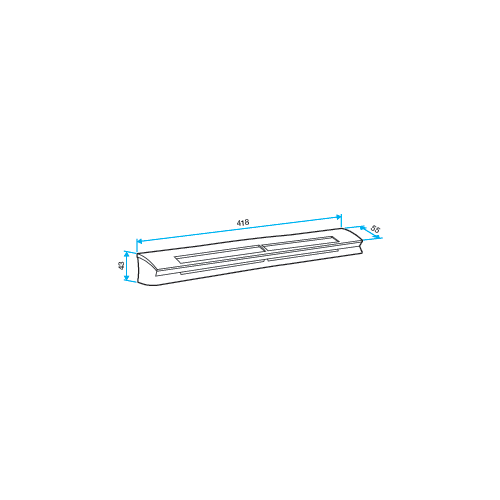

| Riferimenti | H (mm) | l (mm) | L (mm) | Fessura (mm) | Sezione (cm²) |
|---|---|---|---|---|---|
| 11014060 - EHL S 6-44 m³/h - 37 dB - Bianco | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014061 - EHL S 6-44 m³/h - 37 dB - Alluminio | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014062 - EHL S 6-44 m³/h - 37 dB - Nero | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014063 - EHL S 6-44 m³/h - 37 dB - Marrone | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014064 - EHL S 6-44 m³/h - 37 dB - Quercia | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014065 - EHL S 6-44 m³/h - 37 dB - Avorio | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014066 - EHL L 6-44 m³/h - 39 dB - Bianco | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014067 - EHL L 6-44 m³/h - 39 dB - Alluminio | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014068 - EHL L 6-44 m³/h - 39 dB - Nero | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014069 - EHL L 6-44 m³/h - 39 dB - Marrone | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014070 - EHL L 6-44 m³/h - 39 dB - Quercia | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014071 - EHL L 6-44 m³/h - 39 dB - Avorio | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014084 - Kit EHL S 6-44 m³/h - 37 dB - Bianco | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014085 - Kit EHL L 6-44 m³/h - 39 dB - Bianco | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| 11014088 - EHL S 6-44 m³/h - 37 dB - Rovere chiaro | 43 |
55 |
418 |
2 x (172 x 12) |
04-31 |
| 11014129 - EHL L 6-44 m³/h - 39 dB - Quercia chiara | 47 |
71 |
419 |
2 x (172 x 12) |
04-31 |
| Intervallo della portata d'aria (m³/h) |
|---|
| 6-44 |
| Riferimenti | Dnew (Ctr) (dB) | Dnew (Ctr) con tettuccio standard (dB) | Dnew (Ctr) con tettuccio standard e traversa acustica (dB) | Dnew (Ctr) con tettuccio acustico e traversa acustica (dB) | Dnew (Ctr) con tettuccio acustico (dB) |
|---|---|---|---|---|---|
| 11014060 - EHL S 6-44 m³/h - 37 dB - Bianco | 37 |
40 |
|||
| 11014061 - EHL S 6-44 m³/h - 37 dB - Alluminio | 37 |
40 |
|||
| 11014062 - EHL S 6-44 m³/h - 37 dB - Nero | 37 |
40 |
|||
| 11014063 - EHL S 6-44 m³/h - 37 dB - Marrone | 37 |
40 |
|||
| 11014064 - EHL S 6-44 m³/h - 37 dB - Quercia | 37 |
40 |
|||
| 11014065 - EHL S 6-44 m³/h - 37 dB - Avorio | 37 |
40 |
|||
| 11014066 - EHL L 6-44 m³/h - 39 dB - Bianco | 39 |
41 |
|||
| 11014067 - EHL L 6-44 m³/h - 39 dB - Alluminio | 39 |
41 |
|||
| 11014068 - EHL L 6-44 m³/h - 39 dB - Nero | 39 |
41 |
|||
| 11014069 - EHL L 6-44 m³/h - 39 dB - Marrone | 39 |
41 |
|||
| 11014070 - EHL L 6-44 m³/h - 39 dB - Quercia | 39 |
41 |
|||
| 11014071 - EHL L 6-44 m³/h - 39 dB - Avorio | 39 |
41 |
|||
| 11014084 - Kit EHL S 6-44 m³/h - 37 dB - Bianco | 37 |
37 |
40 |
||
| 11014085 - Kit EHL L 6-44 m³/h - 39 dB - Bianco | 39 |
39 |
41 |
||
| 11014088 - EHL S 6-44 m³/h - 37 dB - Rovere chiaro | 37 |
40 |
|||
| 11014129 - EHL L 6-44 m³/h - 39 dB - Quercia chiara | 39 |
41 |
- N. Identificazione QB37 : 05/02-CHY1-2267;05/02-CHY1-2266
- N. di avis technique : 14.5/17-2266;14.5/17-2267
- N° di scheda CEE 1 : BAR-TH-127
