T a squadra: TE con guarnizione
T a squadra: TE con guarnizione
Il TE a 90° con guarnizione permette di collegare tra loro due condotti galvanizzati creando un angolo di 90° e garantendo una tenuta di classe C.
T a squadra: TE con guarnizione

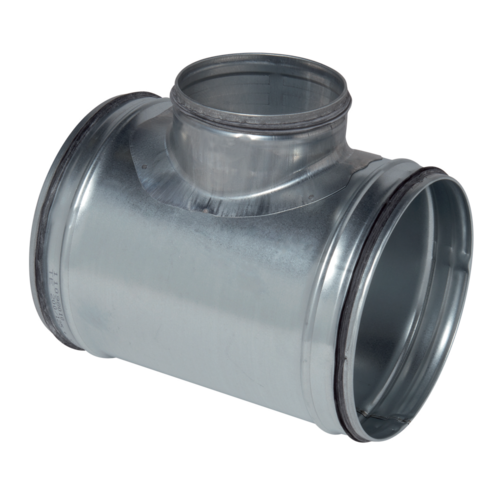

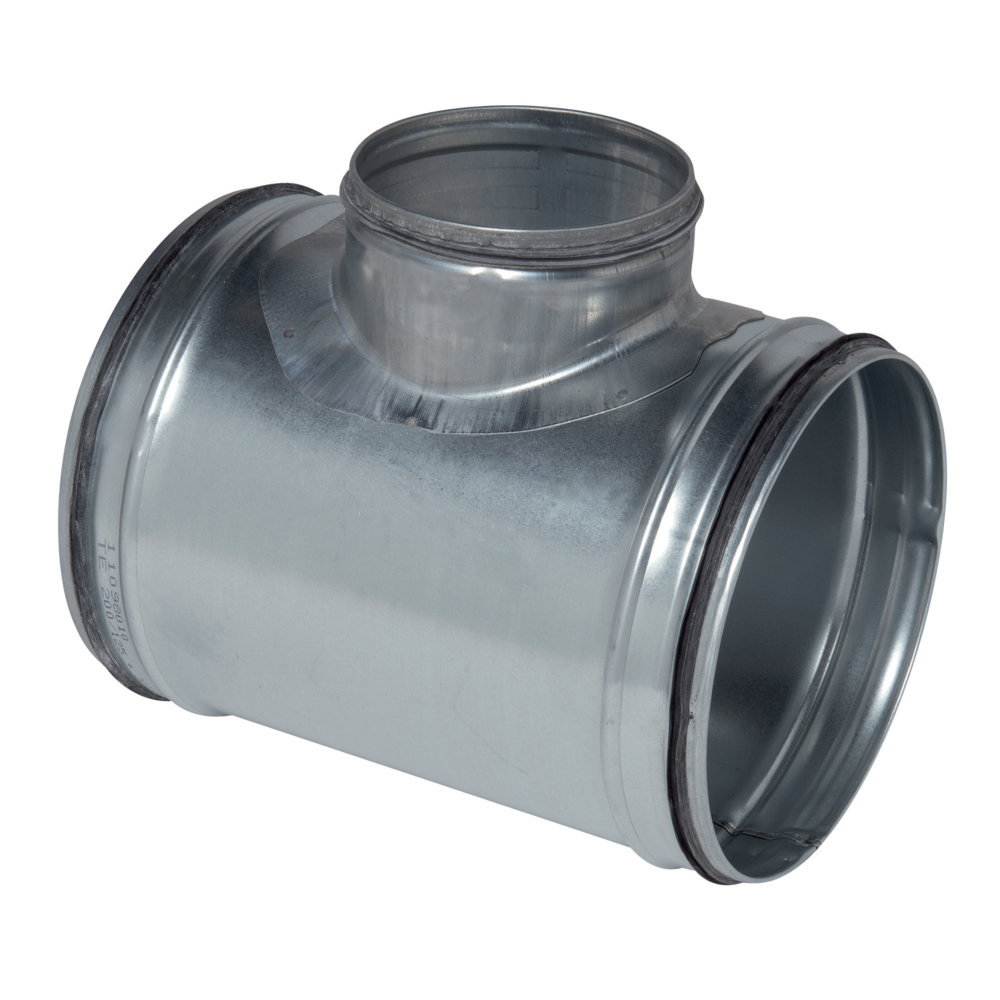

Il TE 90° con guarnizione permette di collegare fra loro due condotti galvanizzati creando un angolo di 90° e garantendo una tenuta di classe C. La soluzione assicura una posa in opera priva di perdite e senza perdite di carico eccessive a livello dell’attacco.
Benefici del prodotto
- posa in opera semplice e veloce
- tenuta classe C
- finitura estetica della rete
- gamma disponibile dal diametro 125 al diametro 560
- acciaio galvanizzato conforme alla norma EN 10346 che garantisce la regolarità del rivestimento
- guarnizione aggraffata fino a diametro 315 incluso
- guarnizione a doppia durezza nella sede per diametri superiore a 315
- temperatura di esercizio: da - 30°C a + 100°C
- resistenza all’invecchiamento (> 30 anni), ai raggi UV e all’ozono
- classificazione al fuoco M0
- classificazione di tenuta C secondo la norma NF EN 12237
- per incastrare/disincastrare l’accessorio, basta ruotarlo leggermente
- poiché la tenuta è garantita dalla guarnizione ALDES, non occorre aggiungere né mastice, né nastro adesivo
- si consiglia di continuare a utilizzare delle viti autoperforanti, in particolare se l’installazione avviene in verticale
- risparmio di tempo rispetto a una rete con accessori standard del 20% (risparmio minimo compreso tra 15 s e 30 s per raccordo nei diametri da 125 a 315, ossia un risparmio di 30 s - 60 s per accessorio di tale intervallo di diametri)
- gli accessori per guarnizioni ALDES sono appositamente pensati per garantire un incastro/disincastro semplice. La gamma ALDES, pur garantendo una classe di tenuta C, è caratterizzata da una bassa coppia di incastro
- per incastrare/disincastrare l’accessorio, basta ruotarlo leggermente,
- poiché la tenuta è garantita dalla guarnizione ALDES, non occorre aggiungere né mastice, né nastro adesivo,
- si consiglia di continuare a utilizzare delle viti autoperforanti, in particolare se l’installazione avviene in verticale,
- risparmio di tempo rispetto a una rete con accessori standard del 20% (risparmio minimo compreso tra 15 s e 30 s per raccordo nei diametri da 125 a 315, ossia un risparmio di 30 s - 60 s per accessorio di tale intervallo di diametri),
- gli accessori per guarnizioni ALDES sono appositamente pensati per garantire un incastro/disincastro semplice. La gamma ALDES, pur garantendo una classe di tenuta C, è caratterizzata da una bassa coppia di incastro.
| Materiale principale |
|---|
| Acciaio galvanizzato |

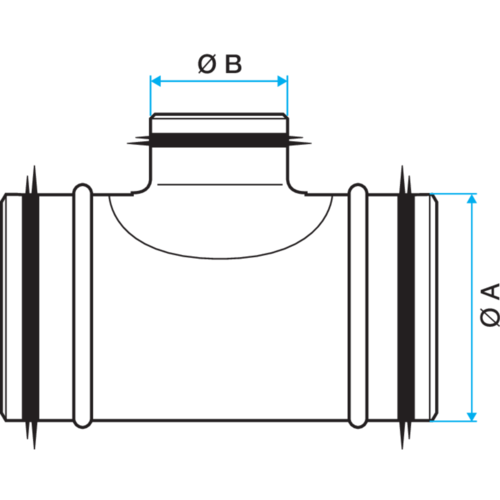

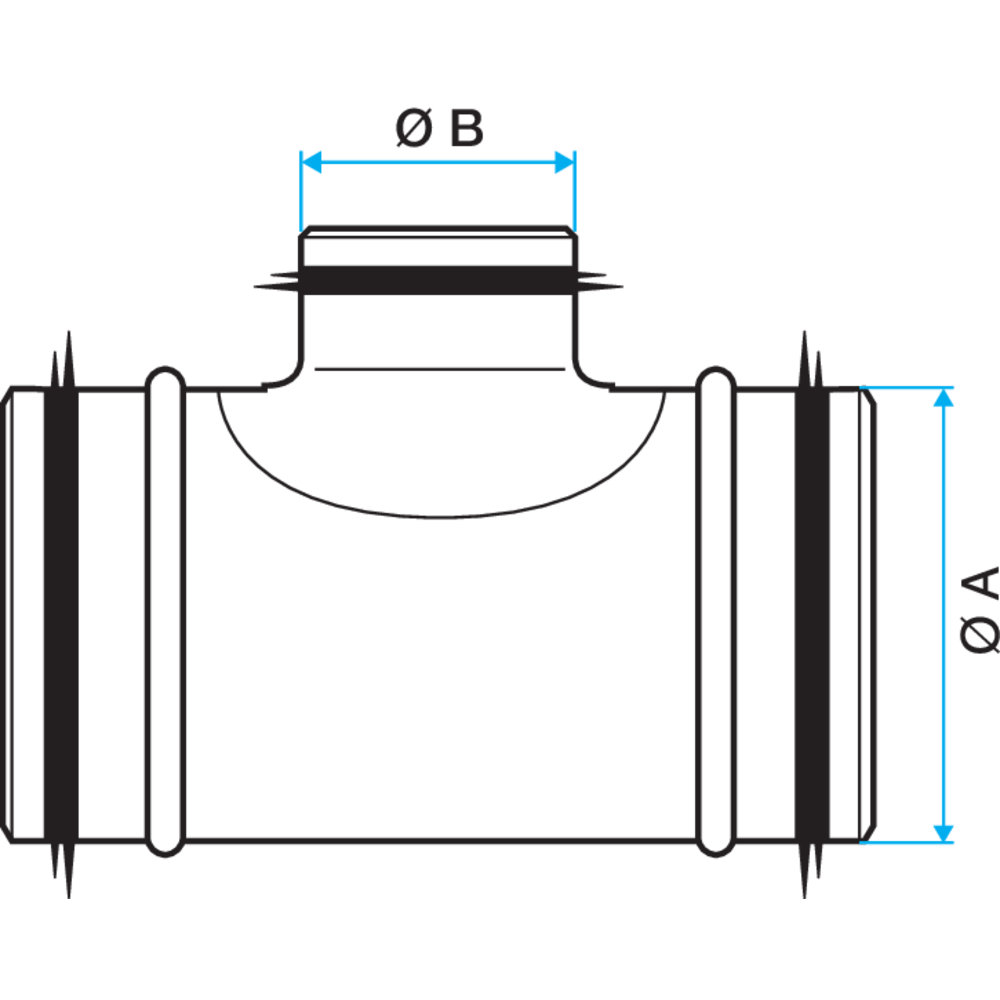

| Riferimenti | Ø A (mm) | Ø B (mm) |
|---|---|---|
| 11098002 - TI GALVA+joint - Ø 125/125 mm | 125 |
125 |
| 11098006 - TE GALVA + giunto - Ø 160/125 mm | 160 |
125 |
| 11098008 - TE GALLA+joint - Ø 200/200 mm | 200 |
200 |
| 11098011 - TE GALVA+joint - Ø 250/250 mm | 250 |
250 |
| 11098013 - TE GALVA+guarnizione - Ø 250/160 mm | 250 |
160 |
| 11098015 - TE GALVA + giunto - Ø 315/315 mm | 315 |
315 |
| 11098016 - TE GALVA+giunto - Ø 315/250 mm | 315 |
250 |
| 11098020 - TE GALVA+joint - Ø 355/355 mm | 355 |
355 |
| 11098022 - TE GALVA+joint - Ø 355/250 mm | 355 |
250 |
| 11098026 - TE GALVA+joint - Ø 400/400 mm | 400 |
400 |
| 11098038 - TE GALVA+joint - Ø 450/450 mm | 450 |
450 |
| 11098046 - TE GALVA+joint - Ø 500/400 mm | 500 |
400 |
| Classificazione al fuoco |
|---|
| M0 |
