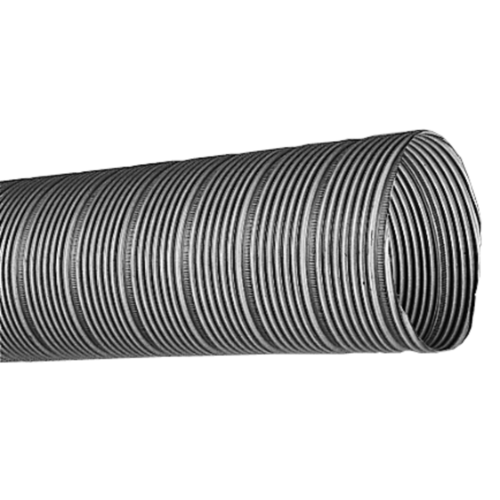

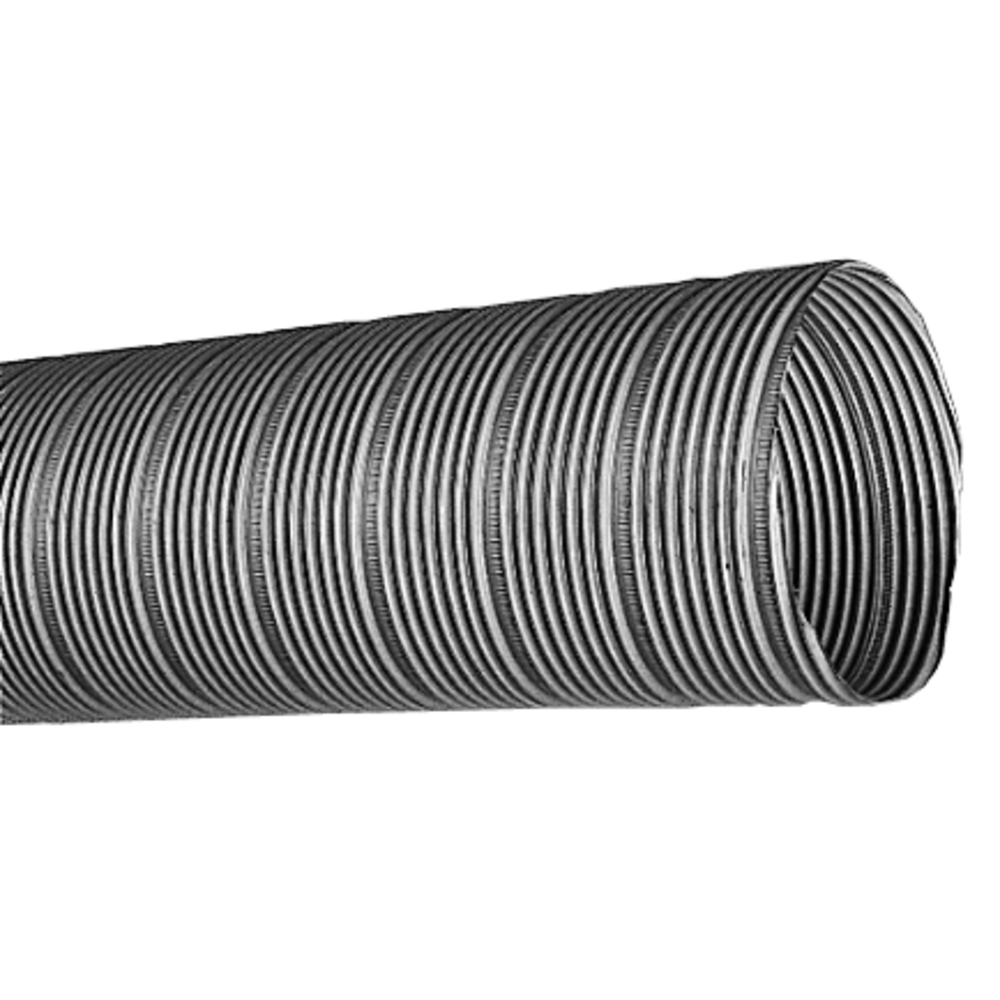

ALFLEX Galvanizzato
ALFLEX Galvanizzato
ALFLEX galvanizzato è ideale per il passaggio in tratte orizzontali o per il raccordo tra componenti aerauliche e termnali
ALFLEX Galvanizzato
L'ALFLEX zincato è ideale per il passaggio di tratte orizzontali o il raccordo tra componenti aerauliche e termnali. Grazie alla sua rigidità, garantisce una buona resistenza meccanica tra la rete rigida e la bocca in caso di lunghe distanze. È destinato a locali commerciali e a edifici residenziali.
Benefici del prodotto
- buona resistenza meccanica grazie alla sua rigidità
- classificazione al fuoco M0
- lamiera in acciaio elettrozincato aggraffata a spirale
- spessore 10/100 mm da Ø 80 a 200 e 12/100 mm da Ø 250 a 500
- confezionata in pezzi dritti da 3 m
-
raggio di curvatura:
- da Ø 80 a 150 = 1 D
- da Ø 160 a 250 = 1,5 D
- da Ø 315 a 355 = 2 D
- da Ø 400 a 450 = 3 D
- Ø 500= 4 D
-
temperature massima di utilizzo:
- continua: 250°C,
- non continua: 350°C
- classificazione al fuoco M0 (A1)
- montare il flessibile femmina sull'accessorio maschio
- non centrare il flessibile sullo spigolo rigido dell’accessorio. Lo spigolo potrebbe causare la rottura del flessibile. Lasciare almeno 0,5xØ di spazio
- per garantire la massima tenuta, utilizzare del mastice o del nastro vulcanizzante RAF
- montare il flessibile femmina sull'accessorio maschio,
- non centrare il flessibile sullo spigolo rigido dell’accessorio. Lo spigolo potrebbe causare la rottura del flessibile. Lasciare almeno 0,5xØ di spazio,
- per garantire la massima tenuta, utilizzare del mastice o del nastro vulcanizzante RAF.
| Riferimenti | Spessore della lamiera (mm) | Sezione di passaggio d'aria libera (m²) | Temperature max di esercizio (°C) |
|---|---|---|---|
| 11091801 - LG 3M ALFLEX GALVA D80 | 10/100ᵉ |
0.02 |
350 |
| 11091802 - LG 3M ALFLEX GALVA D100 | 10/100ᵉ |
0.03 |
350 |
| 11091803 - LG 3M ALFLEX GALVA D125 | 10/100ᵉ |
0.05 |
350 |
| Riferimenti | L (mm) | Ø (mm) | Peso (kg) | Raggio di curvatura |
|---|---|---|---|---|
| 11091801 - LG 3M ALFLEX GALVA D80 | 3000 |
80 |
1.17 |
1 D |
| 11091802 - LG 3M ALFLEX GALVA D100 | 3000 |
100 |
1.26 |
1 D |
| 11091803 - LG 3M ALFLEX GALVA D125 | 3000 |
125 |
1.56 |
1 D |
