DFE® Micro-Watt
DFE® Micro-Watt

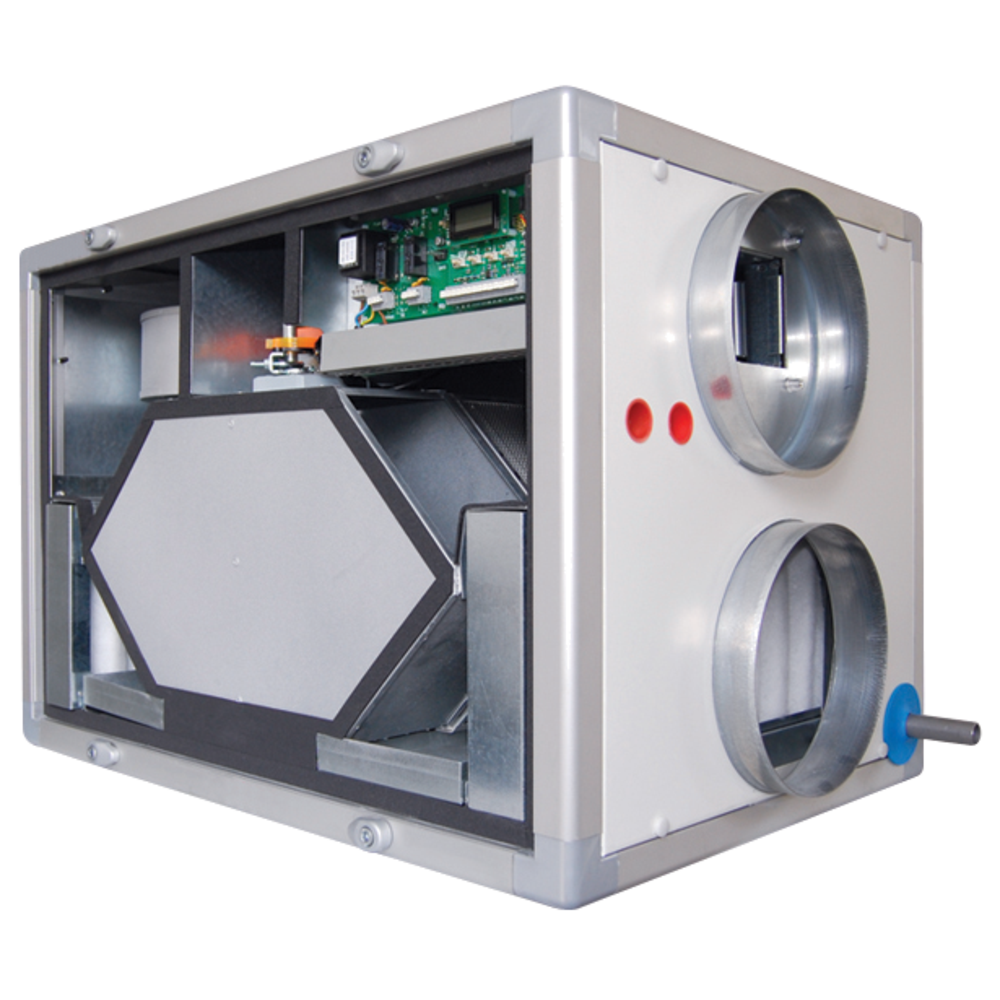

DFE® Micro-Watt è un’unità compatta con scambiatore di calore in controcorrente in alluminio.
Con portate fino a 1200 m³/h e le sue particolari sezioni quadratecon dimensioni ultra compatte la rendono idonea ad interventi di ristrutturazione di spazi commerciali come uffici, scuole, ristoranti e hotel dove i passaggi tecnici sono ridotti.
Con portate fino a 1200 m³/h e le sue particolari sezioni quadratecon dimensioni ultra compatte la rendono idonea ad interventi di ristrutturazione di spazi commerciali come uffici, scuole, ristoranti e hotel dove i passaggi tecnici sono ridotti.
DFE® Micro-Watt

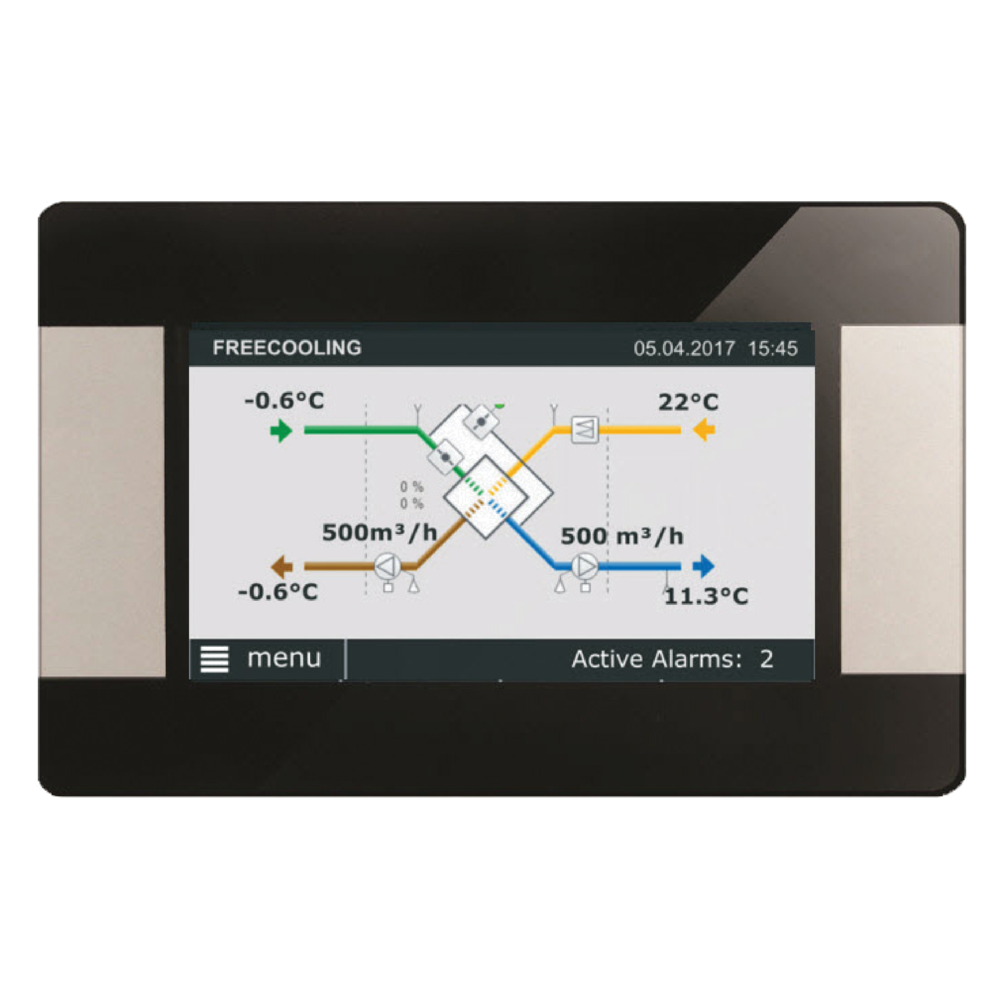

DFE® Micro-Watt è un'untià di ventilazione meccanica con recupero di calore ad altissima efficienza con attacchi orizzontali. Grazie alle sue dimensioni compatte può essere instatallata a parete oppure appoggiata a terra. L'interfaccia di controllo remota è dotata di un display a colori facile e intuitivo. La possibilità di sbilanciare i ventilatori di immssione e di estrazione in maniera indipendente consente di utilizzare le unità della gamma DFE Micro-Watt per intervenire nel risolvere il problema del Radon.
Benefici del prodotto
- Unità ad alta efficienza
- Motore a controllo elettronico micro-watt
- Centrale plug&play
- Fino a 1.200 m 3 /h
- Possibilità di sbilanciare i ventilatori (modalità Radon)
DFE® Micro-Watt consente il ricambio dell'aria interna recuperando il calore dell'aria estratta grazie ad uno scambiatore di calore in alluminio ad altissima efficienza. L'aria di ingresso può essere riscaldata e/o raffreddata grazie ad un'ampia gamma di batterie comandate dalla'unità di ventilazione stessa.
-
Struttura
- Centrale monoblocco pre-cablata plug & play
- Struttura del cassone in profilato di alluminio estruso e anodizzato
- Pannelli a doppia parete 15 mm con isolamento termico in lana di roccia. Interno in acciaio zincato
- Interruttore di prossimità di serie installato a bordo macchina
- Bacinella di raccolta condensa in acciaio zincato
-
Motoventilatori
- Ventilatori centrifughi con motori a commutazione elettronica
- Grado di protezione IP 44 classe B
-
Scambiatore di calore
- Pacco di scambio a flussi in controcorrente ad alta efficienza (> 90%) Certificato Eurovent
- Rendimento termico > 90% secondo la norma UNI EN13141-7 e UNI EN308
- Certificato Eurovent
- By-pass motorizzato, automatico, automatico, gestito tramite sonde di temperatura
-
Filtri classificati secondo la norma UNI ISO EN16890
- Filtro ondulato sull’estrazione : classe ePM10 55% (M5), eccetto taglia 450 che monta filtro ondulato classe Grossolano 65% (G4)
- Filtro ondulato sulla presa aria esterna : classe ePM10 55% (M5), eccetto taglia 450 che monta filtro ondulato classe Grossolano 65% (G4)
- Filtro di classe ePM1 60% (F7) disponibile in opzione sulla presa aria esterna.
-
Modalità di funzionamento
- Funzionamento a portata costante, a pressione costante o proporzionale con controllo 0-10V
- Protocollo di comunicazione ModBUS RTU (accessorio)
-
Programmazione

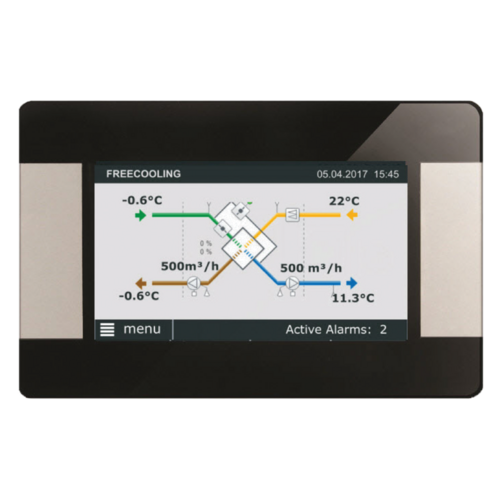

- Regolazione completa con comando remoto:
- Portata costante (CA)
- Pressione costante (CPs)
- Segnale 0-10V (LS)
- Programmazione oraria, giornaliera e settimanale (orologio integrato)
-
installazione
- interno o in locale tecnico.
- esterno con l’apposito kit di installazione (secondo modello).
- i modelli DFE 600 e DFE 800 possono essere installati in orizzontale o verticale .
Trattamento dell'aria per edifici terziari a basso consumo energetico.
| Spessore isolante (mm) | Senso del raccordo | Tipo di scambiatore | Tipo di motore | Tipo di girante |
|---|---|---|---|---|
| 15 |
Orizzontale |
Controflusso |
EC |
Azione |

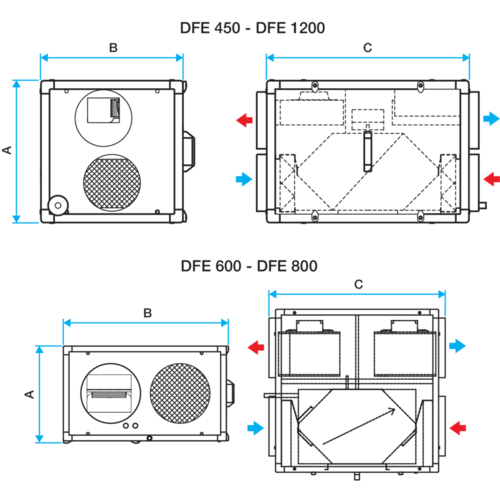

| Riferimenti | A (mm) | B (mm) | C (mm) | Ø raccordo (aria fresca o estrazione) (mm) | Ø raccordo (scarico o immissione) (mm) | Peso (kg) |
|---|---|---|---|---|---|---|
| 11060820 - DFE® Micro-Watt 450 G4 senza RC | 500 |
500 |
712 |
200 |
200 |
73 |
| 11060821 - DFE® Micro-Watt 600 G4 senza RC | 500 |
860 |
860 |
250 |
250 |
103 |
| 11060822 - DFE® Micro-Watt 800 G4 senza RC | 500 |
960 |
860 |
315 |
315 |
119 |
| 11060823 - DFE® Micro-Watt 1200 G4 senza RC | 860 |
860 |
1000 |
355 |
355 |
173 |
| Riferimenti | Portata max (m³/h) |
|---|---|
| 11060820 - DFE® Micro-Watt 450 G4 senza RC | 470 |
| 11060821 - DFE® Micro-Watt 600 G4 senza RC | 630 |
| 11060822 - DFE® Micro-Watt 800 G4 senza RC | 840 |
| 11060823 - DFE® Micro-Watt 1200 G4 senza RC | 1260 |
| Rendimento max. dello scambiatore (%) |
|---|
| 90 |
| Riferimenti | Potenza max elettrica della centrale (kW) | Tensione della centrale (V) |
|---|---|---|
| 11060820 - DFE® Micro-Watt 450 G4 senza RC | 2 x 0,21 |
230 |
| 11060821 - DFE® Micro-Watt 600 G4 senza RC | 2 x 0,17 |
230 |
| 11060822 - DFE® Micro-Watt 800 G4 senza RC | 2 x 0,28 |
230 |
| 11060823 - DFE® Micro-Watt 1200 G4 senza RC | 2 x 0,42 |
230 |
- Ammissibile ai TEE (certificati bianchi) : Sì
- N° di scheda CEE 1 : BAR-TH-125
- N° di scheda CEE 2 : BAT-TH-126
