DFT/R plus
Ventilazione a doppio flusso
DFT/R plus
Ventilazione a doppio flusso
Unità di ventilazione meccanica controllata con recupero di calore statico aria/aria e circuito frigorifero in pompa di calore integrato.
DFT/R plus

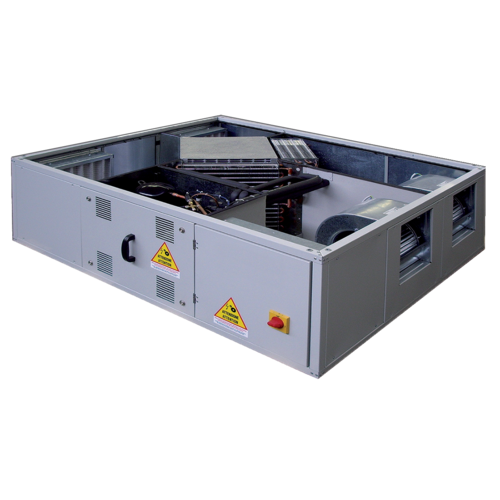

DFT/R Plus è una unità di ventilazione meccanica controllata con recupero di calore statico aria/aria e circuito frigorifero in pompa di calore integrato (gas refrigerante R410A). Ideal per le soluzioni commerciali (uffici, ristoranti, bar) dove non è possibile utilizzare post-trattamenti idronici. Questa unità è in grado di fornire una integrazione in caldo e in freddo grazie al circuito termodinamnico integrato senza unità esterne. Motoventilatori centrifughi a pale avanti a doppia aspirazione ad una velocità. Possibilità di dotare i ventilatori di inverter per consentire il funzionamento a portata costante (in opzione).
Unità di ventilazione meccanica controllata con recupero di calore statico aria/aria e circuito frigorifero in pompa di calore integrato. Grazie all'inversione di cilco l'unità può fornire un'integrazione sia in caldo che in freddo senza la necessità di post-trattamenti idronici.
- circuito frigorifero in pompa di calore integrato (gas refrigerante R410A),
- integrazione in caldo e in freddo senza post-trattamento idoronico
- filtrazione dell'aria in ingresso ePM1 55%
- isolamento termoacustico in polietilene/poliestere spessore 20mm
- ventilatori con inverter per funzionamento a portata costante (in opzione)
- orizzontale a soffitto,
- orizzontale a pavimento,
- interna ed esterna (con apposito accessorio tettuccio parapioggia).
| Densità isolante (kg/m2) | Densità isolante (kg/m³) | Spessore isolante (mm) | Filtri disponibili | Tipo di scambiatore | Tipo di motore | Tipo di girante |
|---|---|---|---|---|---|---|
| 40 kg/m3 |
40 kg/m3 |
20 mm |
G4 (standard), M6 (opzionale) |
controcorrente |
centrifugo |
pale avanti |
| Riferimenti | Ø raccordo (aria fresca o estrazione) (mm) | Ø raccordo (scarico o immissione) (mm) | Peso (kg) |
|---|---|---|---|
| 22501001 - DFT/R PLUS 1000 | 331x323 |
235x265 |
212 |
| 22501002 - DFT/R PLUS 1500 | 331x323 |
235x265 |
225 |
| 22501003 - DFT/R PLUS 2000 | 502x387 |
303x266 |
258 |
| 22501004 - DFT/R PLUS 2600 | 502x387 |
330x290 |
258 |
| 22501005 - DFT/R PLUS 3500 | 545x545 |
335x290 |
305 |
| 22501061 - DFT/R PLUS 4000 | 545x545 |
335x290 |
315 |
| Riferimenti | Rendimento max. dello scambiatore (%) | Potenza max assorbita (kW) |
|---|---|---|
| 22501001 - DFT/R PLUS 1000 | >50% |
2x2,x A |
| 22501002 - DFT/R PLUS 1500 | >50% |
2x2,2 A |
| 22501003 - DFT/R PLUS 2000 | >50% |
2x3 A |
| 22501004 - DFT/R PLUS 2600 | >50% |
2x3,5 A |
| 22501005 - DFT/R PLUS 3500 | >50% |
2x3,5 A |
| 22501061 - DFT/R PLUS 4000 | >50% |
2x2,9 A |
| Riferimenti | Frequenza (Hz) | Potenza max della batteria elettrica 1 (kW) | Tensione (V) | Intensità massima - unità (A) |
|---|---|---|---|---|
| 22501001 - DFT/R PLUS 1000 | 50 Hz |
2,5 kW |
1x230 |
14,6 A |
| 22501002 - DFT/R PLUS 1500 | 50 Hz |
2,5 kW |
1x230 |
21,6 A |
| 22501003 - DFT/R PLUS 2000 | 50 Hz |
5 kW |
1x230 |
36,3 A |
| 22501004 - DFT/R PLUS 2600 | 50 Hz |
5 kW |
3x400 |
22,6 A |
| 22501005 - DFT/R PLUS 3500 | 50 Hz |
7 kW |
3x400 |
26,9 A |
| 22501061 - DFT/R PLUS 4000 | 50 Hz |
7 kW |
3x400 |
24,8 A |
