VEX200 Centrale di trattamento dell’aria

VEX200

Centrale di trattamento dell’aria

Recuperatore rotativo Aldes VEX200 disponibile in 5 taglie fino a 14.000 mc/h con certificazione Eurovent e VDI su tutta la centrale.
Vedi riferimenti
Scarica il file della libreria CAD

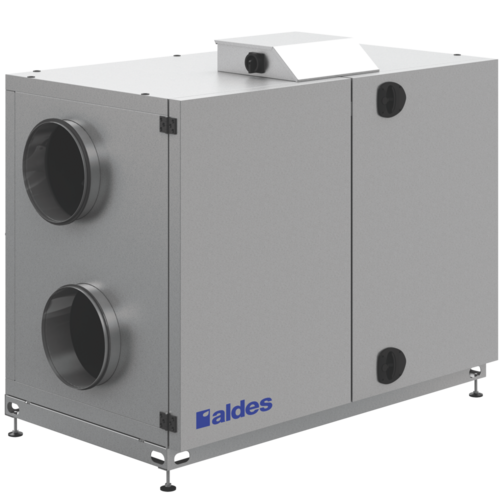

VEX200
VEX200 è un'unità di trattamento dell'aria con recuperatore rotativo.

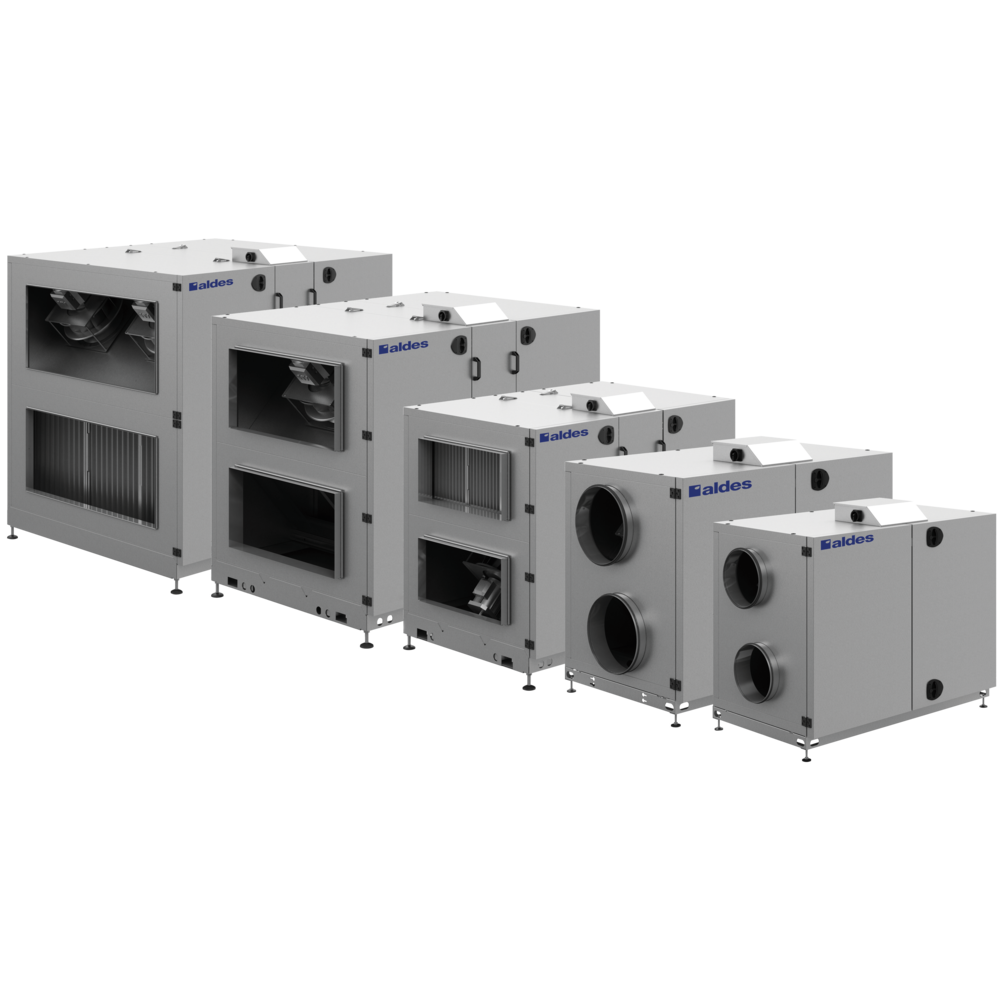

5 modellii VEX200 fino a 14 000m 3 /h.
Batterie esterne elettrica, ad acqua calda, ad acqua fredda, change-over e ad espansione diretta.

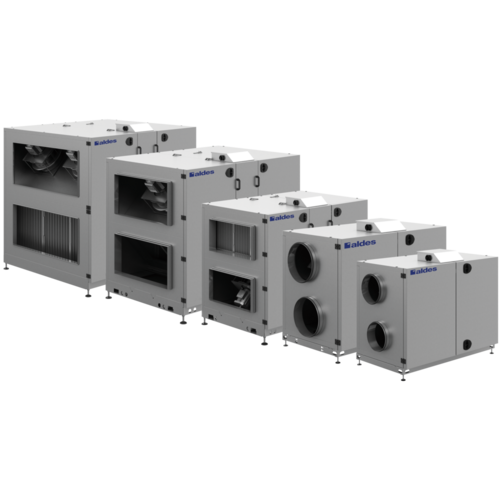

VEX200

Benefici del prodotto

  • Flessibilità
  • Comfort.
  • Ottime prestazioni aeraulica ed energetiche
  • Installazione e manutenzione semplificata.

VEX200 è un'unità ventilazione meccanica doppio flusso con recuperatore di calore rotativo ad elevata efficienza. Progettato per essere installato in locali del settore terziario con una filtrazione e pre-riscaldamento dell’aria immessa

  • Centrali certificate Eurovent (certificat o AH U N ° 10.12.505) ; pacc o d i scambio

certificato AAHE.

  • Centrali monoblocco o multi-blocco secondo il modello.
  • Struttura autoportante con pannelli doppia parete.
  • Finitura esterna ed interna in Aluzinc AZ185 : class di corrosione C4.
  • Isolamento in lana minerale 50mm (Classe A secondo le DIN4102) densità 65kg/m 3 .
  • Valori EN1886 : D1/T2/TB3/L1/L1/F9
  • Disposizione degli attacchi configurabile
  • Motore a basso consumo EC accoppiato a ventilatori radiali a pala curva rovescia ad alta efficienza EXstream
  • Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla regolazione tramite uno sportello dedicato.
  • 2 livelli di efficienza per lo scambiatore rotativo (Eurovent AARE) con sezione di spurgo (opzione) per preservare la qualità dell’aria indoor
  • 4 tipologie di scambiatore:
    • Standard alluminio a condensazione,
    • Igroscopico
    • Sorption: ideale per clima caldo e umido,
    • Epoxy: ideale per ambienti corrosivi (per esempio: ambiente marino).
  • Filtri : su aria di rinnovo possibilità di avere filtro M5 ondulato (Grossolano 65%) o a tasche (ePM10 60%) oppure filtro F7 ondulato (ePM1 55%) o a tasche (ePM1 60%); su aria estratta possibilità di avere filtro M5 ondulato (Grossolano 65%) o a tasche

(ePM10 60%)

  • Interruttore integrato.
  • Regolazione EXact2 : Velocità costante, Portata costante, Pressione costante, Regolazione 0-10V
  • Configurazione e supervisione attraverso comando filare
    • in opzione : Webserver e comunicazione GTB/GTC tramite protocollo Modbus RTU / RS485, BACnet MSTP, BACnet IP.
    • in opzione : Webserver e comunicazione GTB/GTC tramite gateway verso protocollo Modbus TCP/IP o LON.
  • Locale tecnico/tetto.
  • Interno/Esterno.
  • Raccordi circolari o rettangolari, in linea o verticali
  • Scelta dell’accessibilità destra o sinistra

Trattamento dell'aria per edifici terziari ad alta efficienza energetica di tutti i tipi: uffici, scuole, negozi, ecc.

Riferimenti DC_R_ROTARY_STEPPER_MOTOR_PHASE_CURRENT DC_R_ROTARY_STEPPER_MOTOR_POWER_CONSUMPTION DC_R_ROTARY_STEPPER_MOTOR_OVER-CURRENT_PROTECTION DC_R_ROTARY_STEPPER_MOTOR_CONTROL DC_R_VOLTAGE_INPUT DC_R_MOTOR_CLASS_IEC_TS_60034-30-2 DC_R_CURRENT_OVERLOAD_PROTECTION DC_R_REGULATION DC_R_CONTROL_SIGNAL_WITH_CONTROL_SYSTEM DC_R_CONTROL_SIGNAL_WITH_THIRD_PARTY_CONTROL_SYSTEM DC_R_FLUID_TEMPERATURE_(AIR) DC_R_MAX._TOTAL_EFFICIENCY (%) DC_R_EFFICIENCY_LEVEL_REQUIREMENTS DC_R_ECO_EFFICIENCY_LEVEL_DURING_OPTIMAL_OPERATING_POINT DC_R_EC_MOTOR DC_R_TOTAL_PRESSURE (Pa) DC_R_RPM_DURING_OPTIMAL_OPERATING_POINT DC_R_CONDITIONS Senso del raccordo Tipo di scambiatore Intervallo di temperatura ambiente

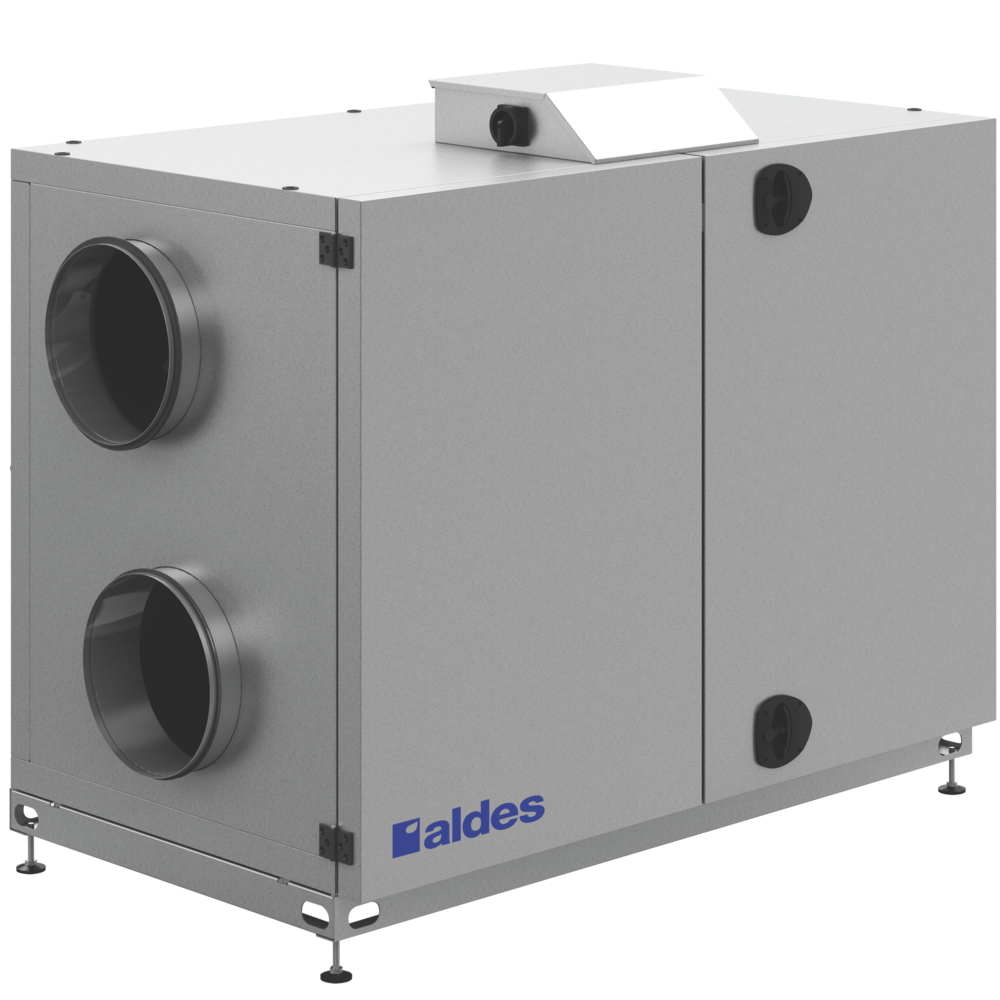

11058005 - VEX240

0,2

45

Indbygget

230

1 x 230

IE5 (efficienza ultra premium)

Indbygget

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

58,1

62N (2015)

76,2N

Med motorcontroller (VSD)

617

2886
  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Orizzontale

Rotativo

-30°C....+50°C
11058006 - VEX250

0,2

45

Indbygget

230

1 x 230

IE5 (efficienza ultra premium)

Indbygget

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

60

62N (2015)

74,4N

Med motorcontroller (VSD)

826

2902
  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Orizzontale

Rotativo

-30°C....+50°C
11058007 - VEX260

0,2

45

Indbygget

230

1 x 230

IE5 (efficienza ultra premium)

Indbygget

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

57,1

62N (2015)

67,2N

Med motorcontroller (VSD)

1065

3078
  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Orizzontale

Rotativo

-30°C....+50°C

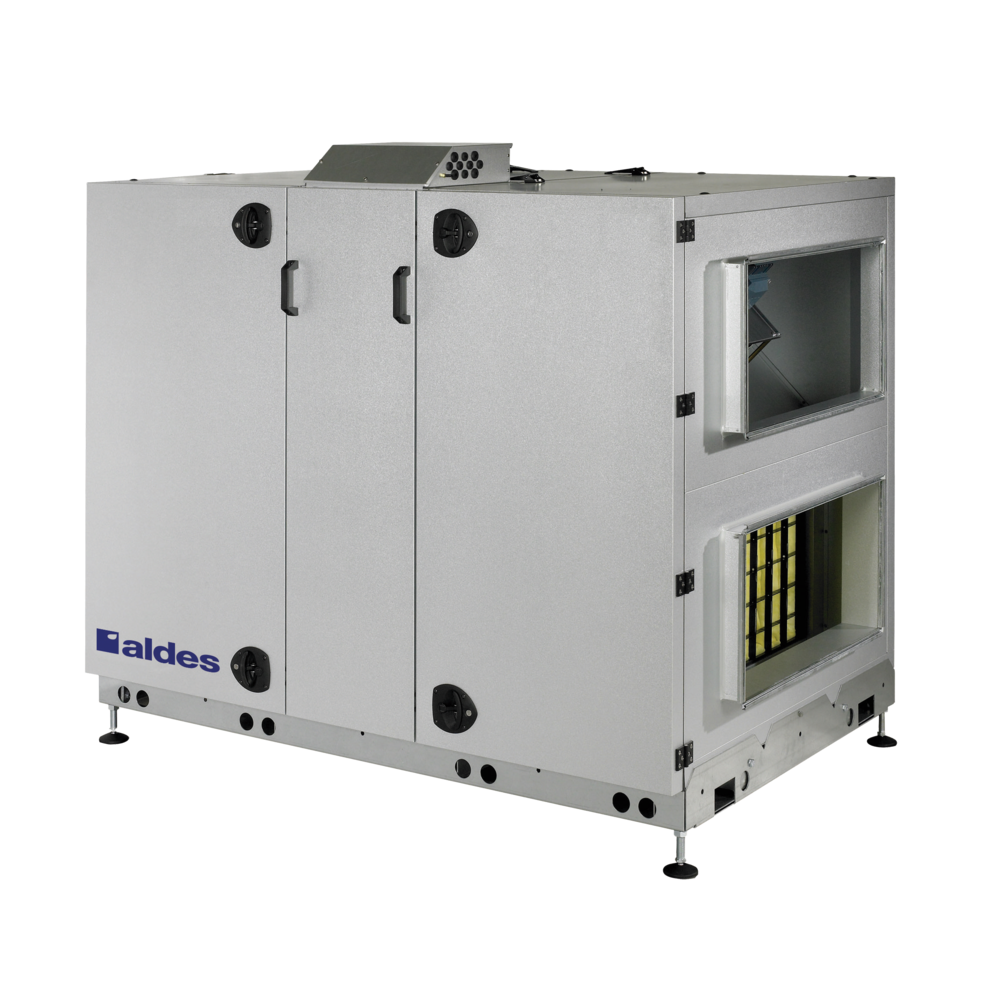

11058008 - VEX270

0,2

45

Indbygget

230

3 x 400

IE5 (efficienza ultra premium)

Indbygget

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

60,4

62N (2015)

66,6N

Med motorcontroller (VSD)

1396

2913
  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Orizzontale

Rotativo

-30°C....+50°C
11058009 - VEX280

0,2

45

Indbygget

230

3 x 400

IE5 (efficienza ultra premium)

Indbygget

Trinløs via motorstyring (MC)

Modbus

0 - 10 V DC

-40°C....+40°C

60,4

62N (2015)

66,6N

Med motorcontroller (VSD)

1396

2913
  • Densitet = 1,2 kg/m3
  • Trykforhold < 1,11
  • Øvrige punkter ift. EC327/2011 (se vejledningen for produktet)

Orizzontale

Rotativo

-30°C....+50°C
VEX200 VEX200

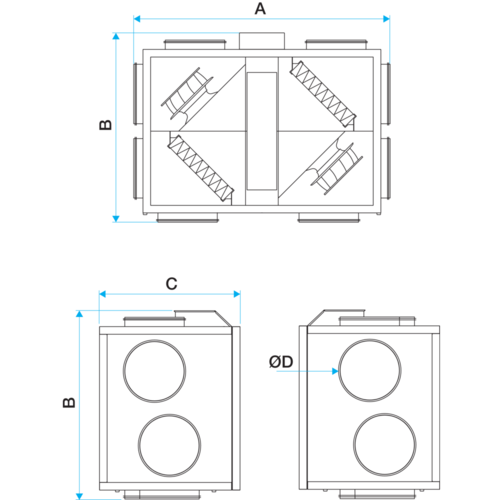

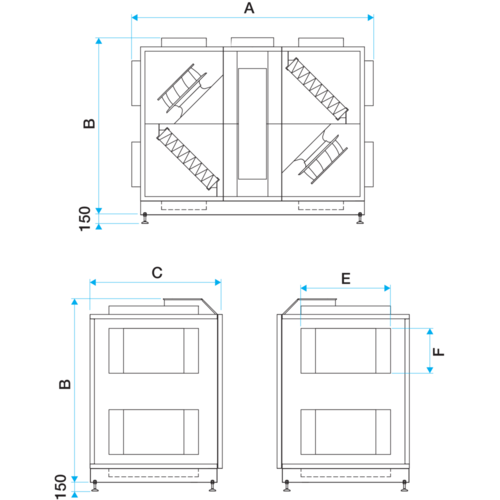

Riferimenti A (mm) B (mm) C (mm) Ø raccordo (aria fresca o estrazione) (mm) Ø raccordo (scarico o immissione) (mm) Peso (kg)
11058005 - VEX240

1490

860

1155

315

315

260
11058006 - VEX250

1600

945

1205

400

400

273
11058007 - VEX260

1820

1265

1675



525
11058008 - VEX270

2050

1525

1905



750
11058009 - VEX280

2160

1900

2205



1102
Riferimenti Portata minima Portata max ErP (m³/h) Portata nominale (m³/h) Portata max (m³/h)
11058005 - VEX240

370

2090

2286

2420
11058006 - VEX250

720

2825

3279

3730
11058007 - VEX260

1200

4370

4551

5540
11058008 - VEX270

1400

7020

7186

8910
11058009 - VEX280

2800

12615

7186

18425
Riferimenti Rendimento max. dello scambiatore (%) Potenza max assorbita (kW)
11058005 - VEX240

90

12,5
11058006 - VEX250

90

11,2
11058007 - VEX260

90

18
11058008 - VEX270

90

17
11058009 - VEX280

90

30,5
Riferimenti Frequenza (Hz) Intensità max cons. MONO 230V (A) Intensità max cons. TRI 400V (A) Potenza max elettrica della centrale (kW) Tensione (V) Intensità massima - unità (A) Max corrente di zero (A)
11058005 - VEX240

50

12,5



1,8

1x230

12,5


11058006 - VEX250

50



11,2

2,9

3x400

11,2

15
11058007 - VEX260

50



18

5,0

3x400

18

23,5
11058008 - VEX270

50



17

9,3

3x400

17


11058009 - VEX280

50



30,5

17,6

3x400

30,5


  • Ammissibile ai TEE (certificati bianchi)  :  Sì
  • N° di scheda CEE 1  :  BAT-TH-126
Valori di test secondo la norma EN 1886

D2, L1, L1, F9, T2, TB3
