VEX400
VEX400
L'unità di ventilazione VEX400 è la versione base della gamma VEX500 con portate fino a 2.500 m³/h.
Soluzione plug&play flessibile per il trattamento dell'aria che garantisce una qualità dell'aria indoor ottimale.
Scambiatore di calore in alluminio ad altissima efficienza.
Attacchi orizzontali adatta anche per installazione all'esterno.
Soluzione plug&play flessibile per il trattamento dell'aria che garantisce una qualità dell'aria indoor ottimale.
Scambiatore di calore in alluminio ad altissima efficienza.
Attacchi orizzontali adatta anche per installazione all'esterno.
VEX400

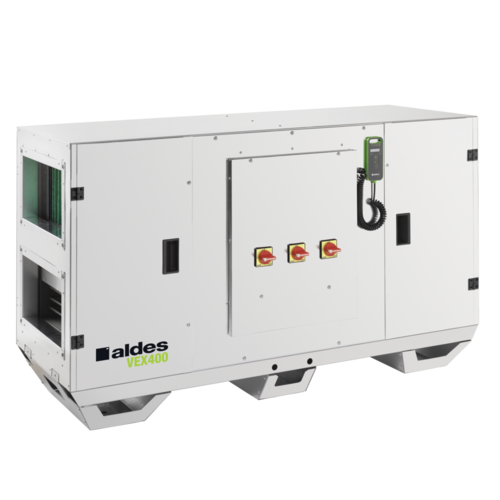

L'unità di ventilazione VEX400 è una unità di ventilazione doppio flusso con recupero di calore ad altissima efficienza destinata ad edific i de l terziari o e residenziale a basso consumo energetico.
Ampia gamma di filtri e possibiltà di installare batterie di pre e post trattamento all'interno.
Quattro taglie fino a 2.300 m 3 /h e due modelli preconfigurati per disponibilità più rapida.
Ampia gamma di filtri e possibiltà di installare batterie di pre e post trattamento all'interno.
Quattro taglie fino a 2.300 m 3 /h e due modelli preconfigurati per disponibilità più rapida.
Benefici del prodotto
- Performance acustiche: isolamento 50mm
- Performance energetiche: Motori EC e scambiatore in controcorrente ad altissima efficienza
- Confort termico: possibilità di avere batteria ad acqua calda, fredda, change-over ed elettrica
- Controllo: 4 modalità di comando
- Soluzione base per chi cerca un ottimo rapporto qualità prezzo
VEX400 consente il ricambio dell'aria interna recuperando il calore dell'aria estratta grazie ad uno scambiatore di calore in alluminio ad altissima efficienza. L'aria di ingresso può essere riscaldata e/o raffreddata grazie ad un'ampia gamma di batterie comandate dalla'unità di ventilazione stessa.
- Centrale monoblocco precablata
- Costruzione autoportante con pannelli a doppia pelle.
- Isolamento in lana minerale 50 mm, densità 40 kg/m 3 .
- Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla regolazione tramite uno sportello dedicato.
- Bacinella di raccolta condensa in alluminio.
- Tettuccio montato in fabbrica nella versione per esterno.
- Finiture interne M0 in acciaio zincato Z275.
- Scambiatore in controcorrente con efficienza fino al 90% (certificato AAHE).
- Motore EC a pale rovesce.
- Bypass modulante.
- Filtrazione: in estrazione filtro piano G4 (ISO Grossier 65%) o M5 (ISO ePM10 50%),
in immissione filtro F7 (ePM1 60%) o M5 con prefiltro G4.
- Segnalazione sostituzione filtri (Timer, di serie) o pressostato differenziale (in opzione).
-
Controllo Aldes Classic:
- Velocità costante (3 velocità)
- Velocità variabile CO 2 / COV (0-10V)
- Portata costante e Pressione costante (opzione).
-
Configurazione e supervisione tramite:
- Comando filare
- Protocollo di comunicazione Modbus RTU RS485 (di serie).
- Sbrinamento attraverso modulazione del by-pass (di serie) o batteria elettrica (opzione).
- Installazione orizzontale a basamento
- Versione per interno (di serie) o versione per esterno (in opzione)
- Lato ispezionabile destro (standard) o sinistro (da specificare in sede d’ordine
Accessori:
- Batterie di pre elettriche e di post sia elettriche che ad acqua calda e chang-over con acqua calda e refrigerata
- Raccordo rigido di trasformazione rettangolare/circolare
- Raccordo flessibile di trasformazione rettangolare/circolare
- Serranda motorizzata
- Visiera parapioggia su espulsione e aria di rinnovo
- locali tecnici / terrazze,
- interno / esterno,
- raccordo condotti in linea,
- raccordo con attacchi rettangolari (adattatori per trasformazione circolare disponibili come accessori)
- scelta lato servitù destro o sinistro.
| Densità isolante (kg/m³) | Spessore isolante (mm) | Filtri disponibili | Senso del raccordo | Tipo di scambiatore | Tipo di motore | Tipo di girante |
|---|---|---|---|---|---|---|
| 40 |
50 |
Grossolano 65%, ePM10 50%, ePM1 60% |
Orizzontale |
Controflusso |
EC |
Reazione |
Le dimensioni sono indicative. Effettua la tua selezione sul software Selector VEX per ottenere le caratteristiche reali e dettagliate della tua centrale.
| Riferimenti | A (mm) | B (mm) | C (mm) | F (mm) | G (mm) | H (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11060826 - VEX410 | 1505 |
578 |
628 |
440 |
240 |
904 |
160 |
| 11060827 - VEX420 | 1822 |
578 |
628 |
440 |
340 |
1157 |
205 |
| 11060828 - VEX430 | 1822 |
910 |
954 |
740 |
340 |
1157 |
291 |
| 11060829 - VEX440 | 2126 |
910 |
954 |
640 |
440 |
1468 |
366 |
| Riferimenti | Portata max (m³/h) |
|---|---|
| 11060826 - VEX410 | 650 |
| 11060827 - VEX420 | 1300 |
| 11060828 - VEX430 | 1870 |
| 11060829 - VEX440 | 2530 |
| Riferimenti | Rendimento max. dello scambiatore (%) | Potenza max assorbita (kW) |
|---|---|---|
| 11060826 - VEX410 | 90 |
0,34 |
| 11060827 - VEX420 | 90 |
0,9 |
| 11060828 - VEX430 | 90 |
0,96 |
| 11060829 - VEX440 | 90 |
1,48 |
| Riferimenti | Potenza max della batteria elettrica 1 (kW) | Potenza max elettrica della centrale (kW) | Tensione della batteria elettrica 1 | Tensione della centrale (V) |
|---|---|---|---|---|
| 11060826 - VEX410 | 1.68 |
0,34 |
230 |
230 |
| 11060827 - VEX420 | 2.62 |
0,9 |
3x400 |
230 |
| 11060828 - VEX430 | 5.61 |
0,96 |
3x400 |
230 |
| 11060829 - VEX440 | 7.49 |
1,48 |
3x400 |
230 |
- Ammissibile ai TEE (certificati bianchi) : Sì
- N° di scheda CEE 1 : BAT-TH-126
