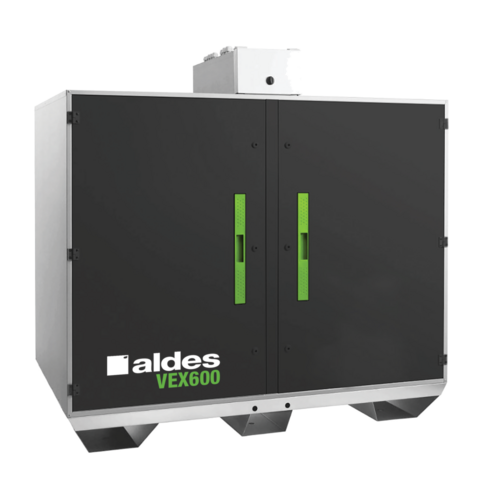

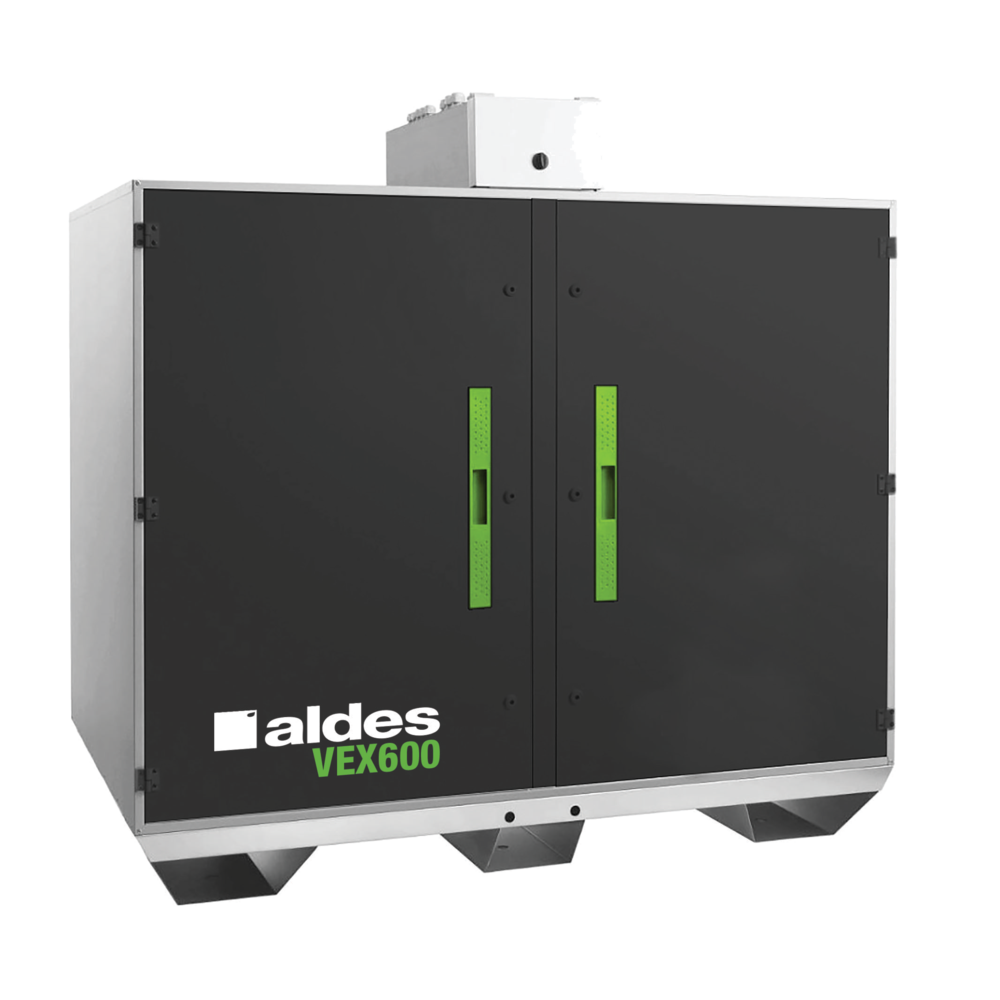

VEX600

L'unità di ventilazione VEX600 è la versione top di gamma Aldes con portate fino a 2.300 m³/h.
Soluzione plug&play con Webserver BMS (Building Management System) integrato per il trattamento dell'aria che garantisce una qualità dell'aria indoor ottimale.
Scambiatore di calore in alluminio ad altissima efficienza.
Attacchi verticali adatta per installazione in locali tecnici.

Vedi riferimenti

Scarica il file della libreria CAD

VEX600

L'unità di ventilazione VEX600 è una unità di ventilazione doppio flusso con recupero di calore ad altissima efficienza destinata ad edifici de l terziari o e residenziale a basso consumo energetico.
Ampia gamma di filtri e possibiltà di installare batterie di pre e post trattamento all'interno.
Quattro taglie fino a 2.300 m 3 /h tutte con Webserver integrato per la gestione eil controllo da remoto.

Benefici del prodotto

Centrale doppio flusso ad alta efficienza (superiore a 90 %)
Regolazione ottimale delle modalità di ventilazione con Aldes Smart Control ®
Qualità dell’aria e comfort termico ottimali
Semplicità di installazione e avviamento
Software Selector di configurazione
Webserver BMS (Building Management System) integrato per il controllo da remoto

Principi operativi

VEX600 consente il ricambio dell'aria interna recuperando il calore dell'aria estratta grazie ad uno scambiatore di calore in alluminio ad altissima efficienza. L'aria di ingresso può essere riscaldata e/o raffreddata grazie ad un'ampia gamma di batterie comandate dalla'unità di ventilazione stessa.

Caratteristiche principali

Struttura
- Centrale monoblocco, struttura in acciaio auto portante ad alta resistenza
- Pannellatura a doppia parete con isolamento di 50 mm in fibra minerale, densità 40kg/m 2
- Assenza di ponti termici
- Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla regolazione tramite uno sportello dedicato.
- Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.
- Tettuccio montato in fabbrica nella vesione per esterno.
- Porte di accesso in acciaio laccato grigio RAL7016.
- Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione.
- Finitura interna M0 in acciao zincato Z275.
Scambiatore di calore
- Pacco di scambio a flussi in controcorrente ad alta efficienza (fino a 95%) certificato AAHU
- Bypass 100% con modulazione controllata da microprocessore e funzione antigelo
Motoventilatori
- Motori EC a pale curva rovesce ad alta efficienza
Filtri secondo la norma UNI ISO EN16890
- Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immissione
- Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabella accessori)
- In opzione controllo dello stato di usura dei filtri attraverso sonde di pressione differenziale (obbligatorio per il mercato europeo)
Modalità di funzionamento
- Regolazione Aldes Smart Control ® :

Velocità costante

Portata costante

Pressione costante

Portata variabile (0-10V)

Pressione controllata

Orologio integrato

Programmazione
- Programmazione tramite pannello di controllo remoto, PC, locale o rete
- Webserver integrato per visualizzazione dei parametri e programmazione da remoto
- La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet, TCP/IP
Funzione antigelo
- Di serie tramite apertura modulata del by-pass oppure tramite batteria elettrica sull’aria estratta (opzione)

Specifiche tecniche

Installazione orizzontale a basamento con attacchi verticali
Versione per interno
Lato ispezionabile destro (standard) o sinistro (da specificare in sede d’ordine)

Accessori:

Batterie di pre elettriche e di post sia elettriche che ad acqua calda e chang-over con acqua calda e refrigerata
Raccordo rigido di trasformazione rettangolare/circolare
Raccordo flessibile di trasformazione rettangolare/circolare
Serranda motorizzata

Posa in opera

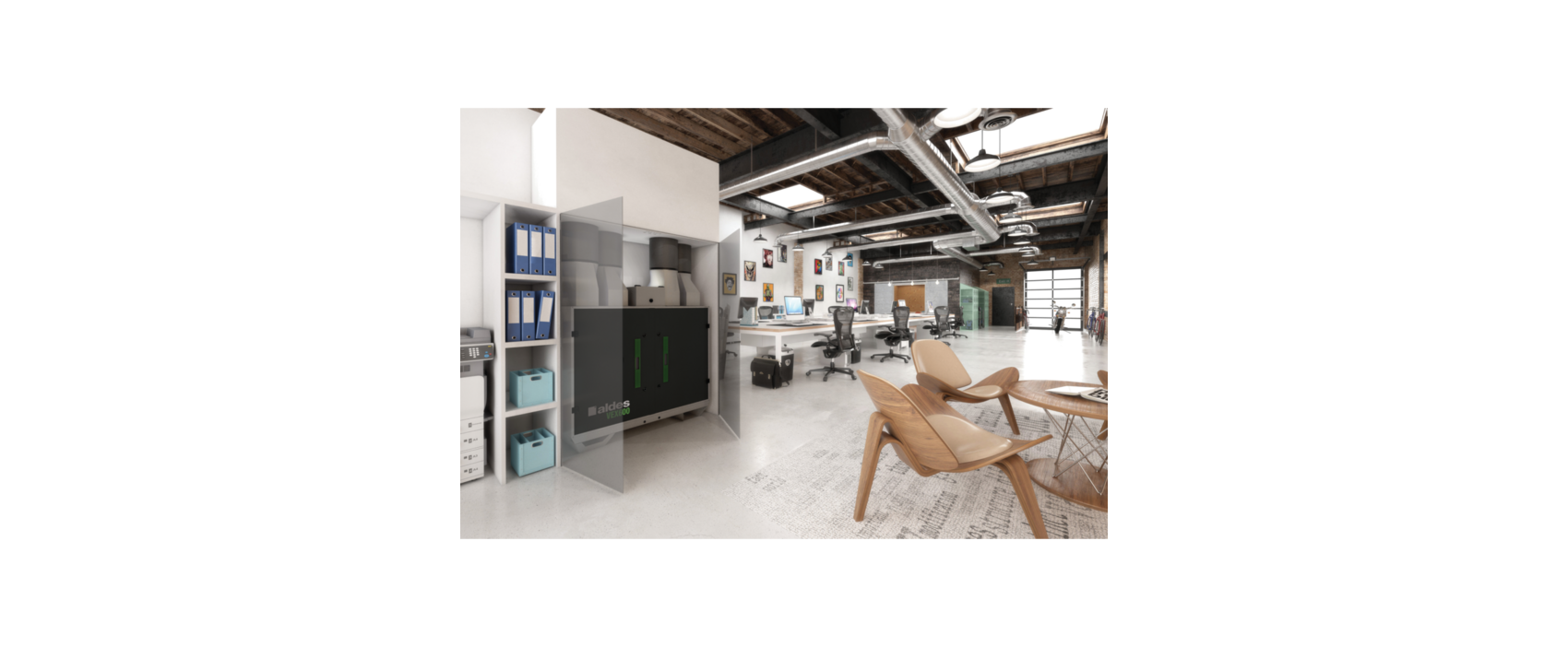

locali/armadi tecnici,
interno,
raccordo condotti verticale,
raccordo con attacchi rettangolari (adattatori per trasformazione circolare disponibili come accessori).

Densità isolante (kg/m³)	Spessore isolante (mm)	Filtri disponibili	Senso del raccordo	Tipo di scambiatore	Tipo di motore	Tipo di girante
40	50	Crude 65%, ePM10 50%, ePM1 60%, ePM1 90%	Verticale	Controflusso	EC	Reazione

Le dimensioni sono indicative. Effettuare la selezione sul software Selector VEX per ottenere le caratteristiche reali e dettagliate della vostra centrale.

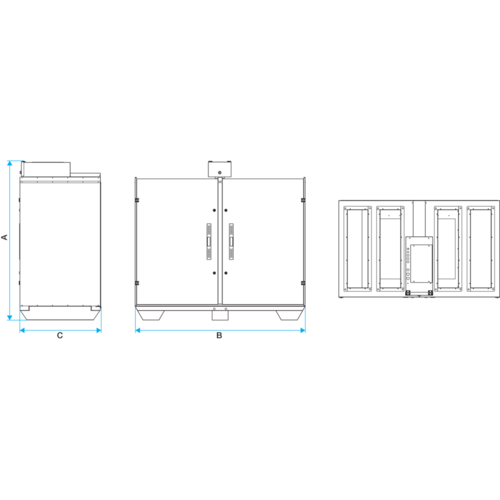

Riferimenti	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Peso (kg)	Raccordo a (mm)	Raccordo l (mm)
11069010 - VEX610	1269	1200	570	435	190	165	190	435
11069011 - VEX620	1269	1200	840	685	190	230	190	685
11069012 - VEX630	1499	1500	909	765	240	290	240	765
11069013 - VEX640	1724	1900	909	740	340	365	340	740

Riferimenti	Portata max (m³/h)
11069010 - VEX610	650
11069011 - VEX620	1200
11069012 - VEX630	1650
11069013 - VEX640	2500

Riferimenti	Rendimento max. dello scambiatore (%)	Potenza max assorbita (kW)
11069010 - VEX610	95	0,5
11069011 - VEX620	95	0,9
11069012 - VEX630	95	1,05
11069013 - VEX640	95	1,4

Riferimenti	Potenza max della batteria elettrica 1 (kW)	Potenza max elettrica della centrale (kW)	Tensione della batteria elettrica 1	Tensione della centrale (V)
11069010 - VEX610	1.8	0,48	230	230
11069011 - VEX620	3.6	0,9	230	230
11069012 - VEX630	6	0,98	230	230
11069013 - VEX640	7.5	1,4	230	230

N° di scheda CEE 1 : BAT-TH-126

Valori di test secondo la norma EN 1886
D1, L2, F7, T3, TB2

Riferimenti ai prodotti e agli accessori

VEX610

11069010
Materiali di consumo
- Kit filtro F7 piano VEX410 AN 610

  11100289
- Kit filtro G4 piano VEX410/610

  11100291
- Kit filtro F7 he VEX610 an

  11100293
- Kit filtri F9 piano VEX610

  11100746
Accessori
- Sensore di CO2

  11017090
- Polso morbido Pro isolato rettangolare / circolare VEX610 D250

  11068349
- Polso morbido Pro rettangolare/circolare VEX610 D250

  11068417
- Transfo rigida VEX610

  11068431
- REGISTRO PAROLA ISOL. XV600

  11068452
- 11069100
VEX620

11069011
Materiali di consumo
- Kit filtri F7 piano VEX620

  11100290
- Kit filtri G4 a pannello VEX620

  11100292
- Kit filtri F7 he VEX620 AN

  11100426
- Kit filtri M5 piano VEX620

  11100736
- Kit filtri F9 piano VEX620

  11100747
Accessori
- Sensore di CO2

  11017090
- Manicotto Morbido Pro rettangolare / circolare isolato VEX620 D315

  11068348
- Polsino Morbido Pro rettangolare / circolare VEX620 D315

  11068416
- Transfo rigido VEX620

  11068386
- REGISTRATORE MOTORIZZATO ISOLAMENTO VEX620

  11068451
- 11069100
VEX630

11069012
Materiali di consumo
- Kit filtri F7 he VEX630 AN

  11100427
- Kit filtri F7 piano VEX630 AE

  11100433
- Kit filtri G4 VEX630 AE

  11100435
- 11100554
- Kit filtri M5 piano VEX630 AE

  11100737
- Kit filtri F9 piano VEX530/VEX630

  11100740
- Filtro F7 piano VEX430/630an 640ae 530

  11069058
- Kit filtri G4 piano VEX630an 640ae 430/530

  11069066
Accessori
- Sensore di CO2

  11017090
- MS Pro rett/circu. isol. VEX630

  11068347
- Polso morbido Pro rettangolare / circolare VEX630 D350

  11068415
- Transfo rigido VEX630

  11068385
- REGISTRO MOTO. SOLAT. VEX630

  11068450
- 11069100
VEX640

11069013
Materiali di consumo
- Kit filtri F7 he VEX640 AN

  11100428
- 11100554
- Kit filtri F9 piano VEX540 / VEX640

  11100741
- KIT FILTRO M5 PIANO VEX640 aria fresca VEX440/VEX540

  11100555
- Filtro F7 piano VEX430/630an 640ae 530

  11069058
- Filtro ePM1 60% (F7) para el aire fresco VEX440/VEX640 y VEX540

  11069059
- Kit filtri G4 piano VEX630an 640ae 430/530

  11069066
- Kit filtri G4 piano VEX640an 440/540

  11069067
Accessori
- Sensore di CO2

  11017090
- Polsino morbido Pro rettangolare / circolare isolato VEX640 D450

  11068346
- Polso morbido Pro rettangolare/circolare VEX640 D450

  11068414
- Transfo rigida VEX640

  11068384
- 11069100
- Serranda motorizzata on/off VEX430, VEX530 e VEX640

  11069018
