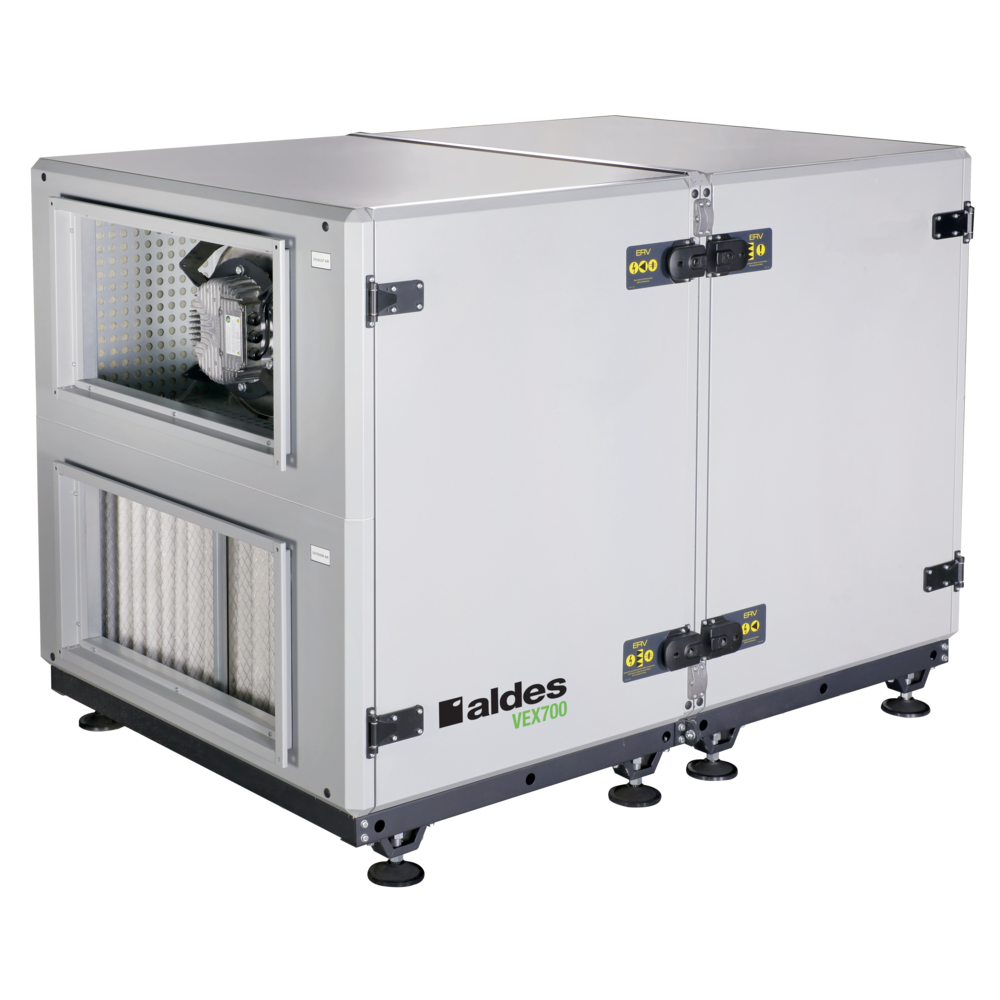

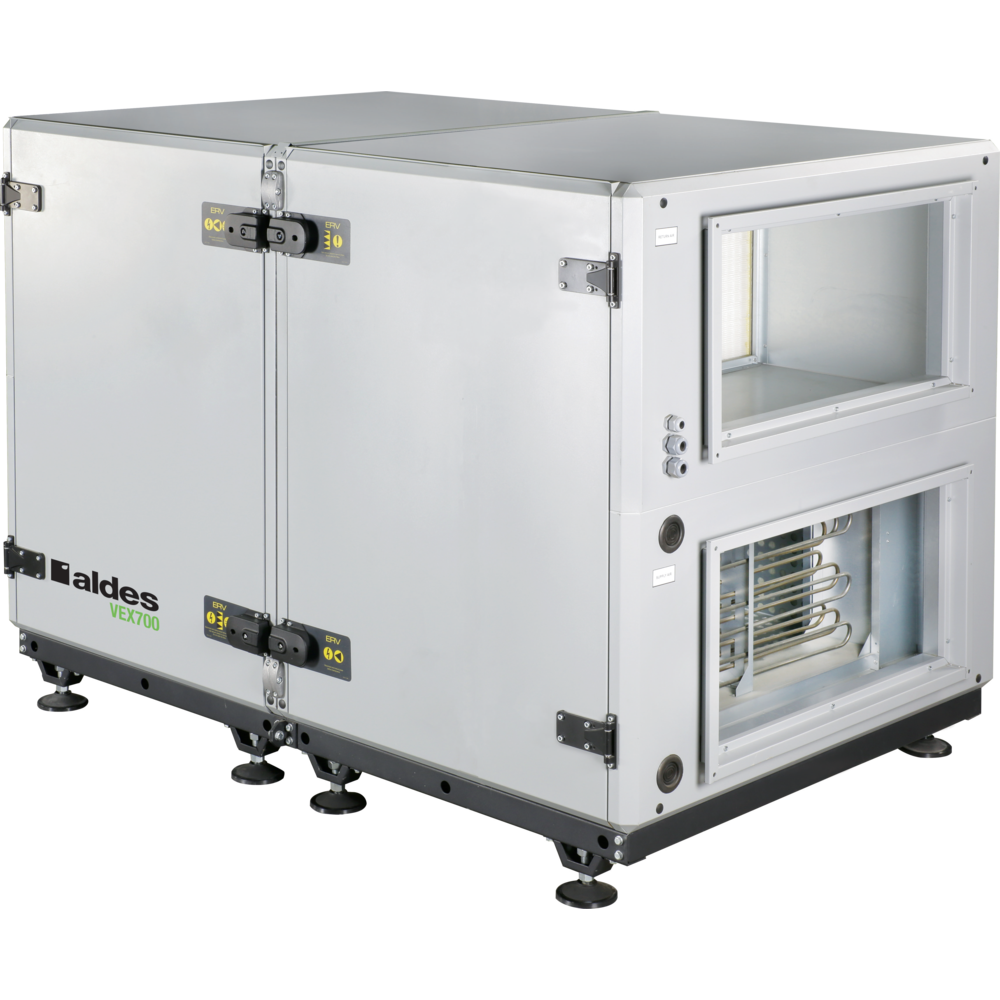

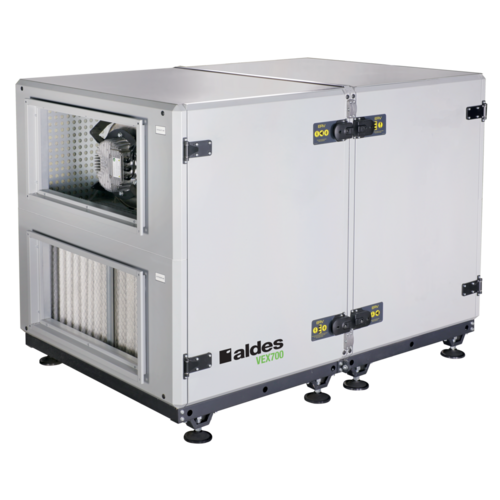

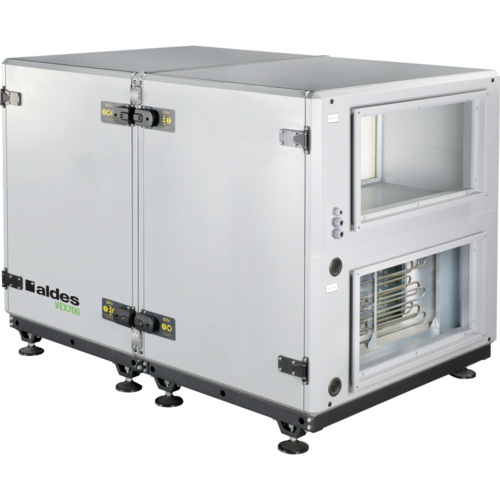

VEX700 H/T
Centrale di trattamento dell’aria
Benefici del prodotto
- Facile da installare e configurare.
- Doppia versione con attacchi orizzontali e verticali
- Ingombri ridotti al minimo
- Ottimo rapporto qualità/prezzo
- Funzionamento a portata costante, pressione costante, pressione regolata, 0-10V
VEX700 è una unità di trattamento dell'aria dotata di recuperatore rotativo in grado di trattare portate fino a 10000 m³/h. Può essere dotato di batterie di post trattamento ad acqua ed elettriche. Installaizone all'interno o all'esterno con attacchi verticali oppure orizzontali.
-
- 8 modelli VEX700 fino a 10000 m³/h,
- unità mono e bi-blocco,
- costruzione autoportante con pannelli in acciaio zincato,
- verniciatura esterna RAL 7042,
- isolamento con 50 mm di lana minerale, densità 70 kg/m³
-
Regolazione ExCon:
- velocità costante,
- flusso d'aria costante,
- pressione costante,
- controllo del flusso d'aria tramite sonda CO2/COV (segnale 0-10 V),
- orologio integrato: le ore di funzionamento possono essere controllate tramite un timer.
-
Configurazione e monitoraggio tramite:
- telecomando remoto,
- interfaccia web,
- comunicazione GTB tramite i protocolli ModbusRTU, Bacnet, TCP/IP o MS/TP.

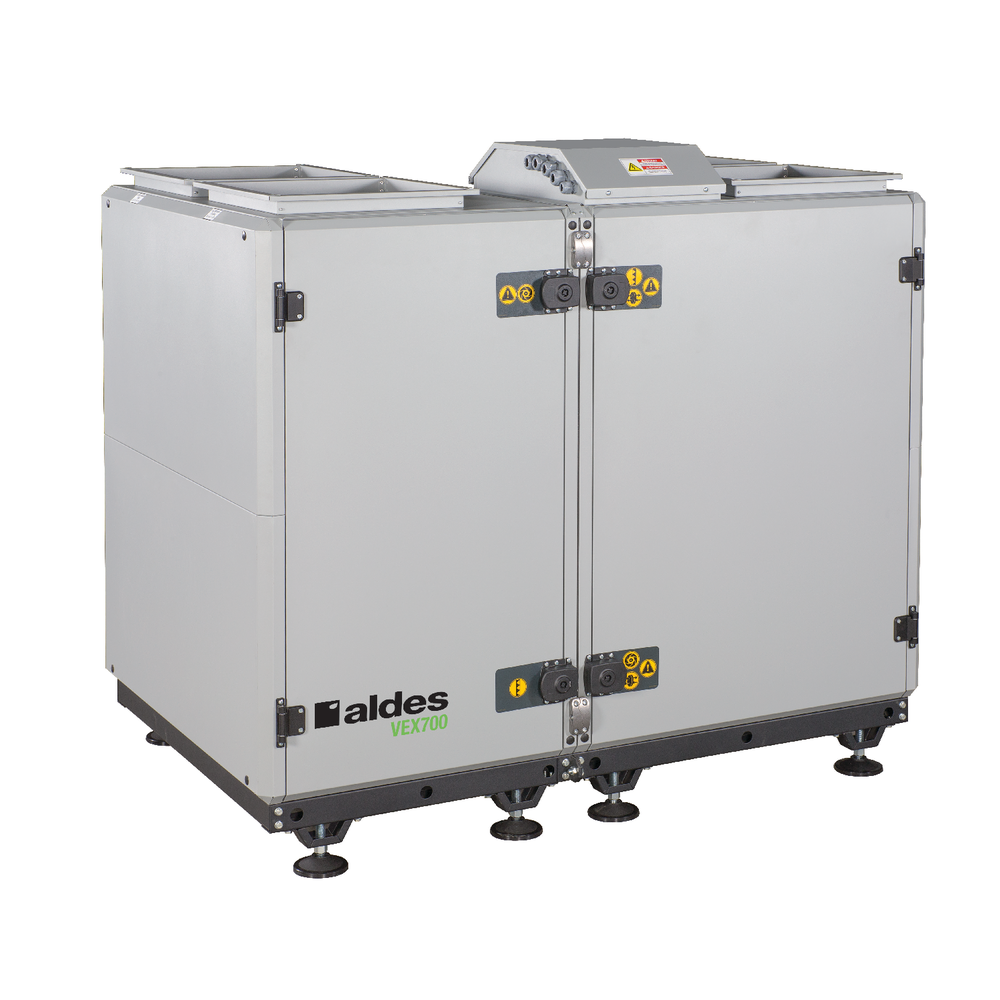

Installazione all'interno per la versione con attacchi top (T) oppure installazione all'esterno per la versione con gli attacchi orizontali (H).
Struttura autoportante con isolamento 50 mm di lana di vetro, densità 70 kg/m3.

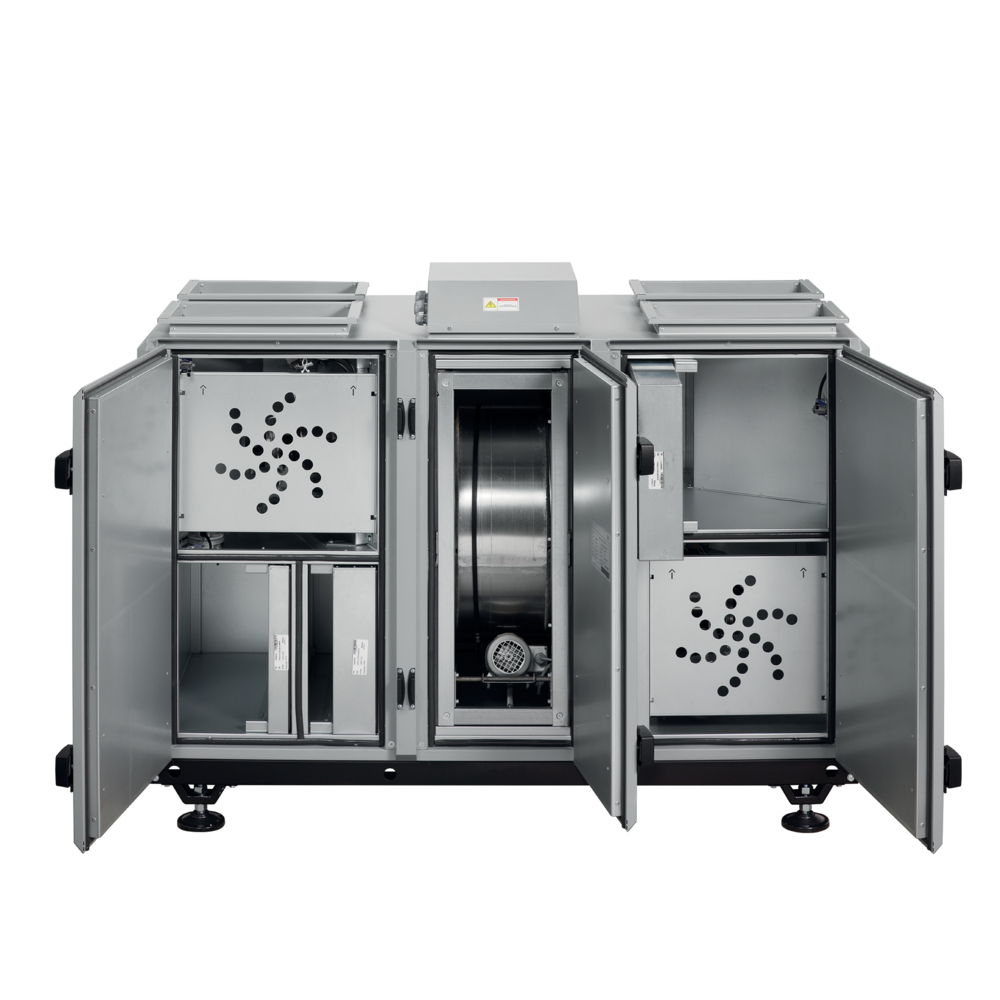

Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla
regolazione tramite uno sportello dedicato.
| Riferimenti | Senso del raccordo | Tipo di scambiatore | Tipo di motore | Tipo di girante |
|---|---|---|---|---|
| 11059327 - VEX720 H/T | Laterale |
Rotativo |
EC |
Reazione |
| 11059328 - VEX725 H/T | Laterale |
Rotativo |
EC |
Reazione |
| 11059329 - VEX740 H/T | Laterale |
Rotativo |
EC |
Reazione |
| 11059330 - VEX750 H/T | Laterale |
Rotativo |
EC |
Reazione |
| 11059337 - VEX760 H/T | EC |
|||
| 11059338 - VEX770 H/T | EC |
|||
| 11059339 - VEX780 H/T | Laterale |
Rotativo |
EC |
Reazione |
| 11059340 - VEX790 H/T | Laterale |
Rotativo |
EC |
Reazione |

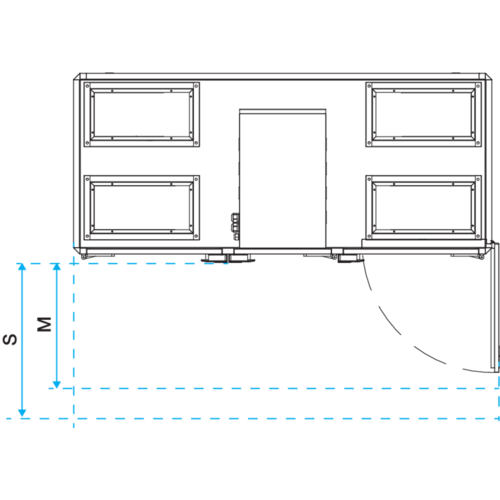

| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) | M (mm) | S (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 11059327 - VEX720 H/T | 705 |
740 |
1630 |
1010 |
1245 |
400 |
200 |
600 |
700 |
250 |
||
| 11059328 - VEX725 H/T | 705 |
740 |
1630 |
1010 |
1245 |
400 |
200 |
600 |
700 |
250 |
||
| 11059329 - VEX740 H/T | 805 |
840 |
1630 |
1110 |
1345 |
400 |
250 |
600 |
800 |
280 |
||
| 11059330 - VEX750 H/T | 955 |
1010 |
1580 |
1145 |
1380 |
690 |
890 |
400 |
350 |
870 |
950 |
340 |
| 11059337 - VEX760 H/T | 1055 |
1110 |
1580 |
1245 |
1480 |
690 |
890 |
400 |
400 |
870 |
1050 |
370 |
| 11059338 - VEX770 H/T | 1185 |
1240 |
1580 |
1245 |
1480 |
690 |
890 |
400 |
450 |
870 |
1200 |
410 |
| 11059339 - VEX780 H/T | 1405 |
1460 |
1930 |
1405 |
1680 |
860 |
1070 |
550 |
500 |
1050 |
1300 |
485 |
| 11059340 - VEX790 H/T | 1405 |
1460 |
1930 |
1405 |
1680 |
860 |
1070 |
550 |
500 |
1050 |
1300 |
500 |
| Riferimenti | Portata max (m³/h) |
|---|---|
| 11059327 - VEX720 H/T | 1100 |
| 11059328 - VEX725 H/T | 1400 |
| 11059329 - VEX740 H/T | 2200 |
| 11059330 - VEX750 H/T | 3400 |
| 11059337 - VEX760 H/T | 4700 |
| 11059338 - VEX770 H/T | 6200 |
| 11059339 - VEX780 H/T | 8000 |
| 11059340 - VEX790 H/T | 9900 |
| Riferimenti | Rendimento max. dello scambiatore (%) |
|---|---|
| 11059327 - VEX720 H/T | 81,1 |
| 11059328 - VEX725 H/T | 78,6 |
| 11059329 - VEX740 H/T | 78,4 |
| 11059330 - VEX750 H/T | 79,7 |
| 11059337 - VEX760 H/T | 78,8 |
| 11059338 - VEX770 H/T | 80,9 |
| 11059339 - VEX780 H/T | 81,1 |
| 11059340 - VEX790 H/T | 80,8 |
| Riferimenti | Frequenza (Hz) | Intensità max cons. TRI 400V (A) | Intensità nominale (A) | Potenza max elettrica della centrale (kW) | Tensione della centrale (V) |
|---|---|---|---|---|---|
| 11059327 - VEX720 H/T | 2 |
1 |
400 |
||
| 11059328 - VEX725 H/T | 50 |
2 |
1 |
400 |
|
| 11059329 - VEX740 H/T | 50 |
3 |
1,5 |
400 |
|
| 11059330 - VEX750 H/T | 50 |
4,7 |
2,4 |
400 |
|
| 11059337 - VEX760 H/T | 50 |
7 |
3,5 |
400 |
|
| 11059338 - VEX770 H/T | 50 |
11,5 |
5,8 |
400 |
|
| 11059339 - VEX780 H/T | 50 |
13,9 |
7 |
400 |
|
| 11059340 - VEX790 H/T | 50 |
21,4 |
11 |
400 |
- Ammissibile ai TEE (certificati bianchi) : Sì
- N° di scheda CEE 1 : BAT-TH-126
