Serie AG 638 - alluminio
Serie AG 638 - alluminio

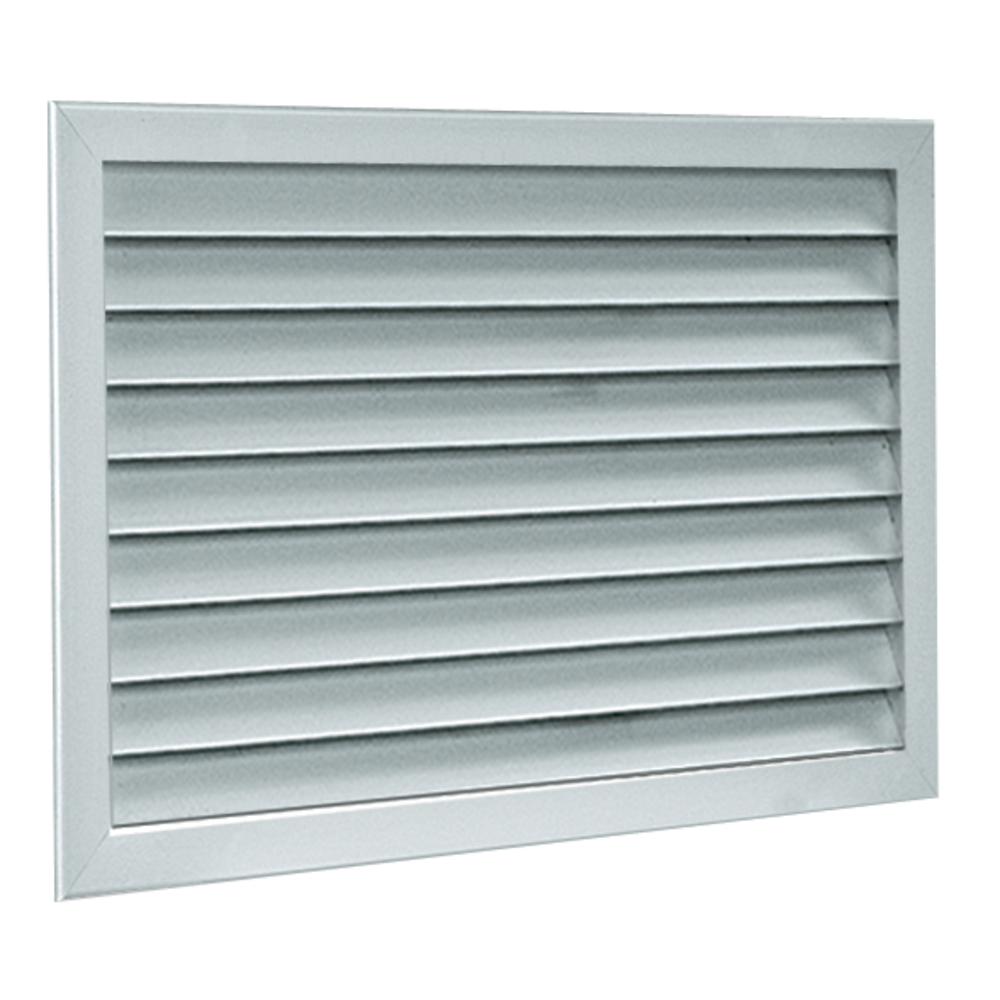

> La griglia esterna a muro AG 638 permette l’ingresso dell’aria esterna e la fuoriuscita di quella viziata impedendo l’ingresso della pioggia grazie alla forma delle sue alette
Serie AG 638 - alluminio
> La griglia esterna a muro AG 638 ha alette orizzontali inclinate a 45° con profilo parapioggia e rete antintrusione a maglia quadra 12x12
Benefici del prodotto
- montaggio diretto senza controtelaio
- possibilità di montaggio in un apposito controtelaio senza forare il muro
- La griglia AG 638 rettangolare in alluminio permette il passaggio dell’aria tra l’edificio e l’esterno per consentire il rinnovo dell'aria interna. La forma delle alette impedisce alla pioggia di penetrare

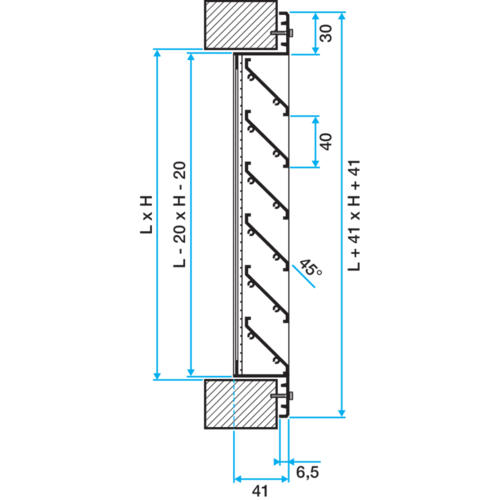

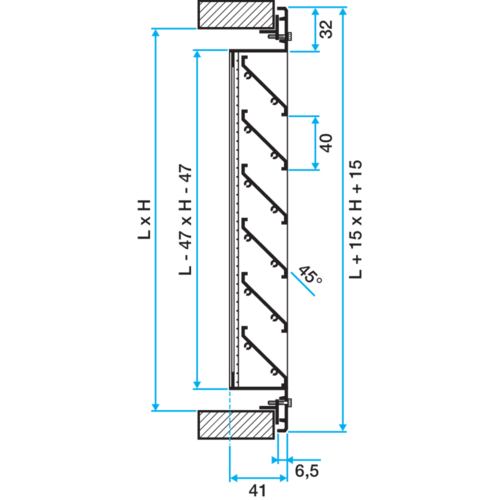

- alette orizzontali inclinate a 45° con interasse di 40 mm
- parte interna con rete di protezione a maglia quadrata 12 x 12, Ø 1,2 mm in acciaio galvanizzato
- alluminio anodizzato, colore naturale satinato
- montaggio a muro all’esterno
- fissaggio direttamente nella muratura o in un apposito controtelaio di montaggio
- controtelaio e griglia sono preforati in fabbrica
- montaggio a muro all’esterno.
- fissaggio direttamente nella muratura o in un apposito controtelaio di montaggio,
- controtelaio e griglia sono preforati anteriormente.
Posa in opera con fissaggio F1
-

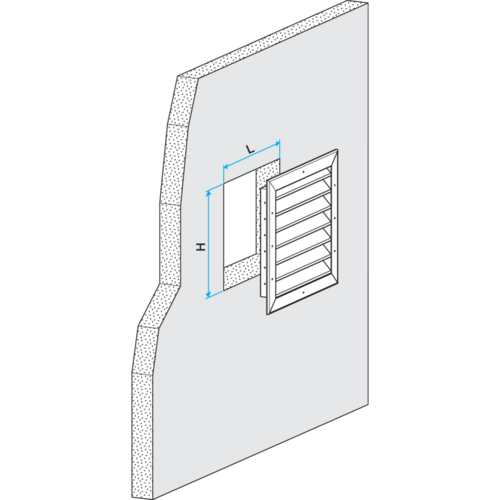

- Posizionare la griglia di fronte allo spazio riservato

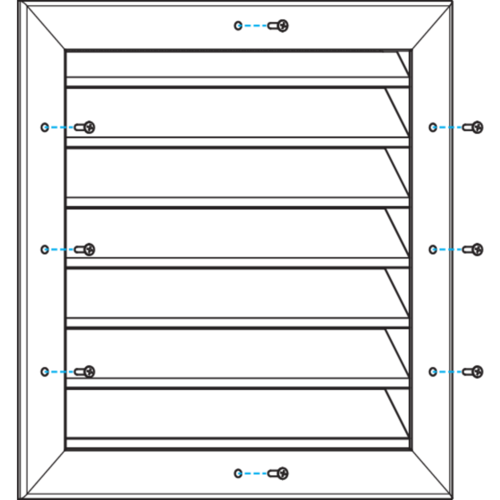

- Avvitare nell’opera muraria attraverso i fori preforati, che dipendono dalla grandezza della griglia scelta
Posa in opera con fissaggio F2
-

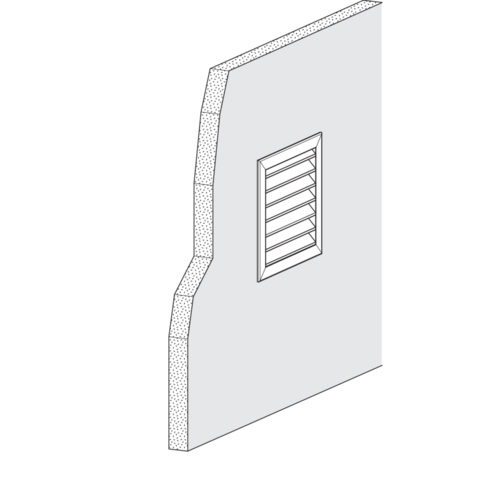

- Posizionare la griglia di fronte allo spazio riservato e ancorarla nel muro. Fissaggio invisibile, che inoltre previene l’eventuale rischio di danneggiare la muratura.
Posa in opera con controtelaio
-

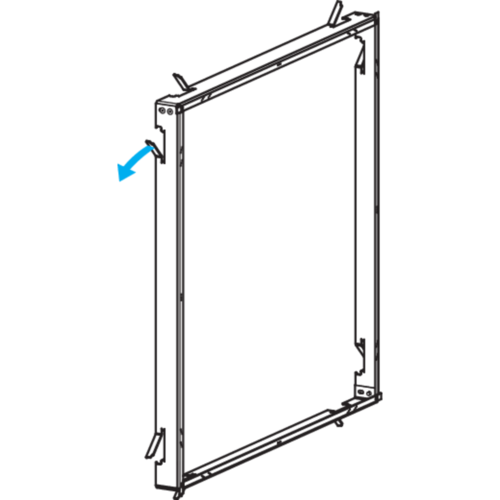

- Svitare la griglia dal controtelaio

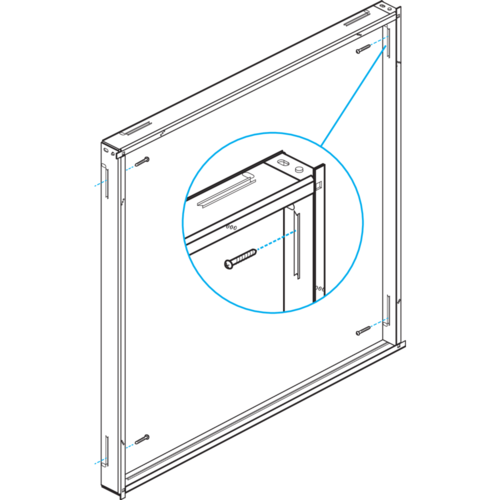

- Montare il controtelaio
- Tramite ancoraggio con staffe di ancoraggio pretagliate o tramite avvitatura nell’opera muraria.
