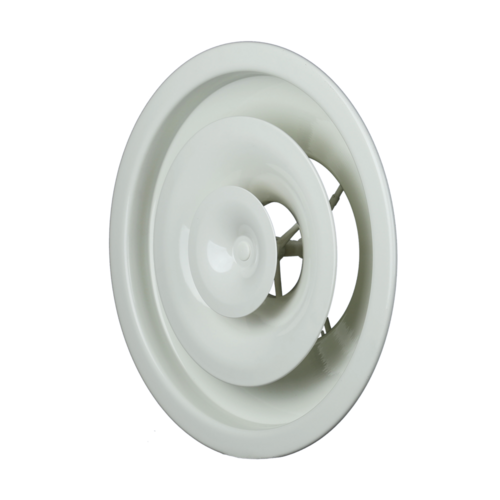

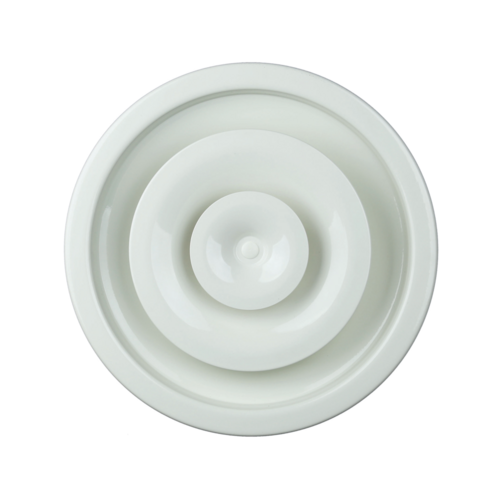

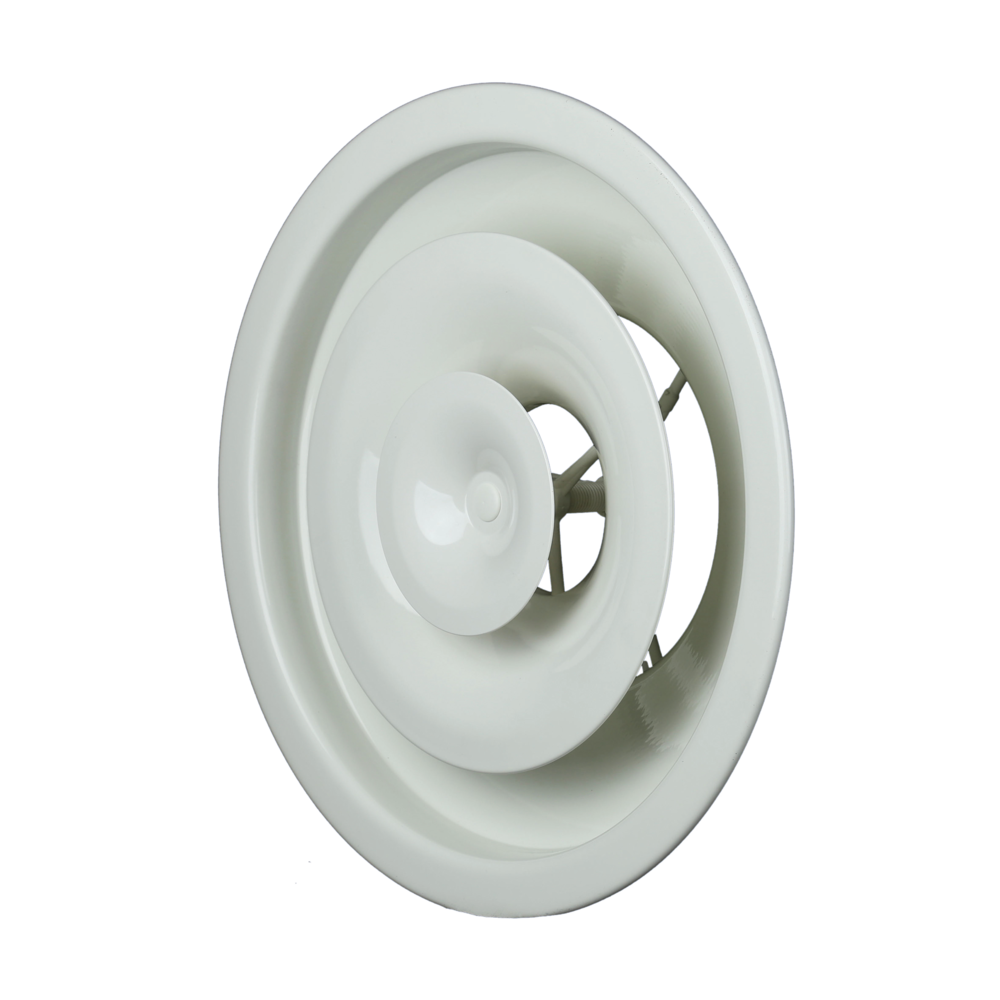

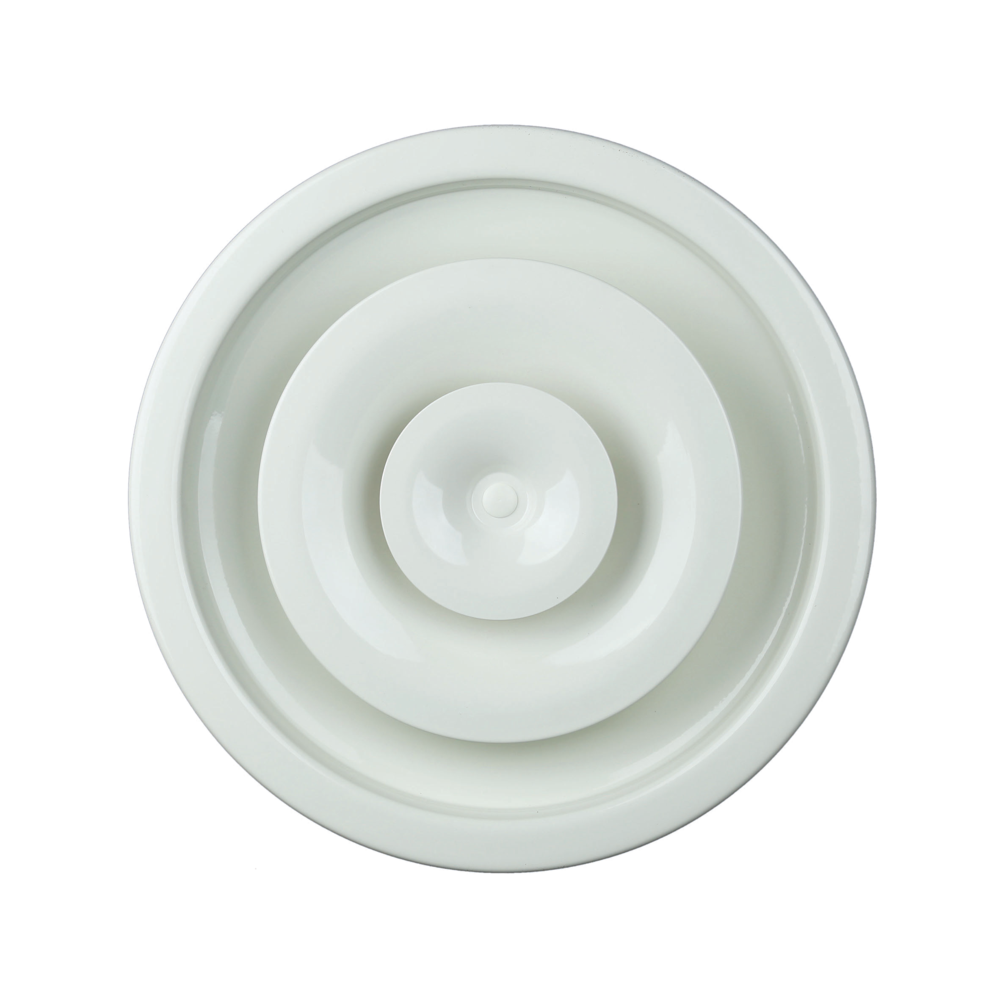

Serie A 842 - alluminio
Il diffusore A842 si installa in soffitto stucco o cartongesso usando elementi di fissaggio non a vista oppure direttamente sul condotto circolare esposto. Grazie alla diffusione regolabile, offre un’immissione orizzontale o verticale.
- immissione orizzontale o verticale,
- diffusione regolabile tramite avvitatura del cono centrale,
- struttura in alluminio,
- corpo centrale in ABS,
- finitura vernice epossidica, colore bianco RAL 9003 opaco 30% brillantezza
- fissaggio soletta in calcestruzzo non a vista,
- raccordo direttamente su condotto circolare o tramite plenum LRE,
- clip di fissaggio adatti per montaggio a soffitto stucco.
-
accessori:
- BR: serranda tipo farfalla con 2 o 4 lame a V,
- plenum di raccordo LRE con attacco laterale in acciaio galvanizzato,
- set di clip di fissaggio stucco/cartongesso.
Il diffusore A 842 si installa su soffitto stucco o cartongesso o anche direttamente sul condotto esposto, usando il plenum LRE o degli elementi di fissaggio adatti.
| Riferimenti | E (mm) | F (mm) | L x A (mm) | P (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|---|
| 11051360 - A842 D160 RAL9010-30% | 105 |
45 |
220X220 |
270 |
335 |
288 |
160 |
| 11051361 - A842 D200 RAL9010-30% | 118 |
48 |
265X265 |
310 |
423 |
370 |
200 |
| 11051362 - A842 D250 RAL9010-30% | 130 |
48 |
315X315 |
360 |
517 |
461 |
250 |
| 11051363 - A842 D315 RAL9010-30% | 146 |
48 |
375X375 |
425 |
640 |
576 |
315 |
| 11051364 - A842 D355 RAL9010-30% | 185 |
65 |
420X420 |
465 |
730 |
656 |
355 |
| 11051365 - A842 D400 RAL9010-30% | 185 |
65 |
460X460 |
510 |
776 |
700 |
400 |
| 11051367 - A842 D500 RAL9010-30% | 185 |
65 |
560X560 |
610 |
917 |
825 |
500 |
| 11051368 - A842 D630 RAL9010-30% | 185 |
65 |
690X690 |
740 |
1045 |
963 |
630 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051360 - A842 D160 RAL9010-30% | 250 |
| 11051361 - A842 D200 RAL9010-30% | 400 |
| 11051362 - A842 D250 RAL9010-30% | 650 |
| 11051363 - A842 D315 RAL9010-30% | 850 |
| 11051364 - A842 D355 RAL9010-30% | 1100 |
| 11051365 - A842 D400 RAL9010-30% | 1300 |
| 11051367 - A842 D500 RAL9010-30% | 1800 |
| 11051368 - A842 D630 RAL9010-30% | 2500 |
1. Posizionare i clip di fronte ai tubi del diffusore
2. Esercitare una leggera pressione sui clip
3. Forare il collo del diffusore a Ø5,5 mm per inserire il cavo di sicurezza
4. Fissare il cavo al diffusore e alla soletta in calcestruzzo
5. Inserire il diffusore nel cartongesso schiacciando le clip
