A 842 TP è un diffusore di immissione circolare regolabile tramite vite che diffonde l’aria negli edifici del terziario.
Serie A 842 TP - alluminio

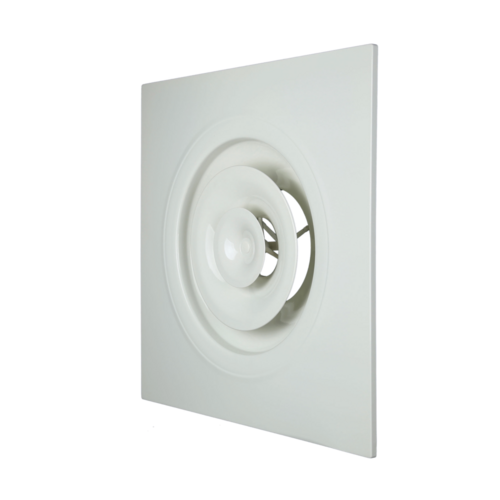

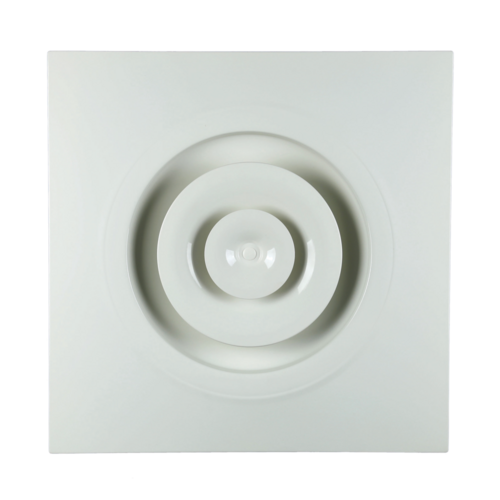

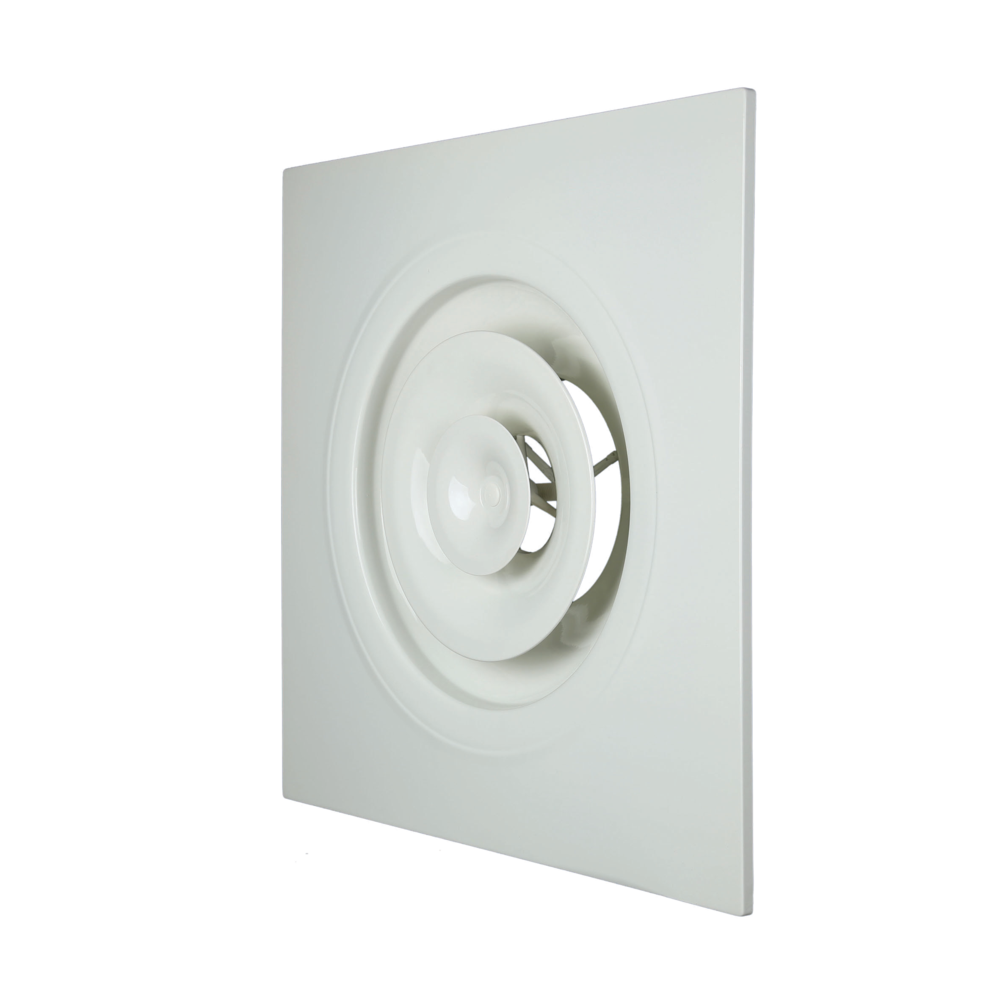

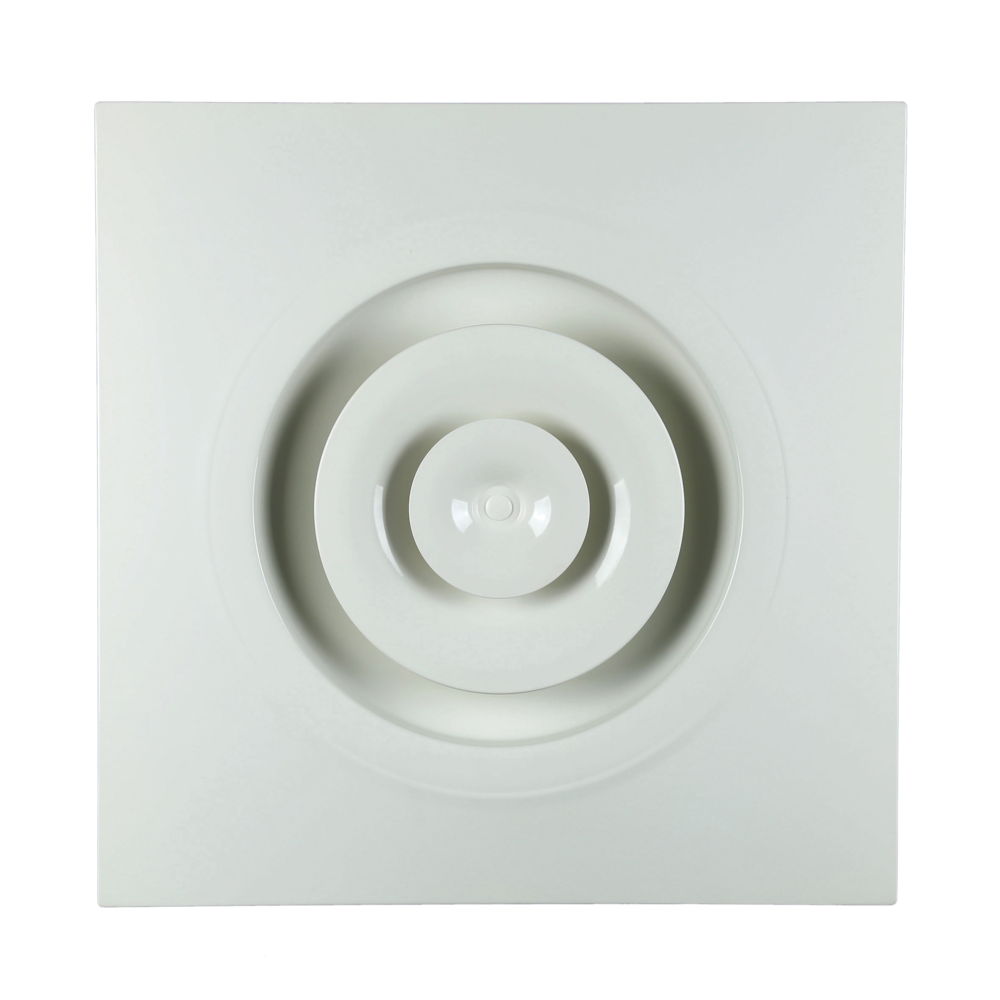

A 842 TP è un diffusore di immissione circolare regolabile tramite vite che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Si tratta di un cono in alluminio con finitura in vernice epossidica bianca RAL9003 30% con corpo centrale in ABS integrato in una piastra di alluminio. Si installa al posto di un pannello da soffitto standard 600 x 600 mm.
Il diffusore A842 TP si installa al posto di un pannello da soffitto standard 600 x 600 mm e, grazie alla diffusione regolabile, offre un’immissione orizzontale o verticale.
- immissione orizzontale o verticale,
- diffusione regolabile tramite avvitatura del cono centrale,
- struttura in alluminio,
- corpo centrale in ABS,
- finitura vernice epossidica, colore bianco RAL 9003 opaco 30% brillantezza
- fissaggio soletta in calcestruzzo non a vista,
- facile da installare al posto del pannello da soffitto standard 600 x 600 mm,
- clip di fissaggio adatti per montaggio a soffitto stucco.
-
accessori:
- BR: serranda tipo farfalla con 2 o 4 lame a V,
- plenum di raccordo LRE con attacco laterale in acciaio galvanizzato.
Il diffusore A 842 si installa al posto di un pannello da soffitto standard 600 x 600 mm.
| Riferimenti | A x B* (mm) | E (mm) | F (mm) | P (mm) | Ø B (mm) | Ø D (mm) | Dimensioni A x B (mm) |
|---|---|---|---|---|---|---|---|
| 11051371 - A842 TP D160 AXB 600X600 RAL9010-30% | 600X600 |
105 |
45 |
270 |
288 |
160 |
600X600 |
| 11051372 - A842 TP D200 AXB 600X600 RAL9010-30% | 600X600 |
118 |
48 |
310 |
370 |
200 |
600X600 |
| 11051373 - A842 TP D250 AXB 600X600 RAL9010-30% | 600X600 |
130 |
48 |
360 |
461 |
250 |
600X600 |
| 11051374 - A842 TP D315 AXB 600X600 RAL9010-30% | 600X600 |
146 |
48 |
425 |
576 |
315 |
600X600 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051371 - A842 TP D160 AXB 600X600 RAL9010-30% | 250 |
| 11051372 - A842 TP D200 AXB 600X600 RAL9010-30% | 400 |
| 11051373 - A842 TP D250 AXB 600X600 RAL9010-30% | 650 |
| 11051374 - A842 TP D315 AXB 600X600 RAL9010-30% | 900 |
