Serie AC 174 - alluminio
Serie AC 174 - alluminio
La griglia per soffitto apribile in alluminio con filtro AC 174 permette l’estrazione di aria per gli impianti di ventilazione o condizionamento dell’aria.
Serie AC 174 - alluminio

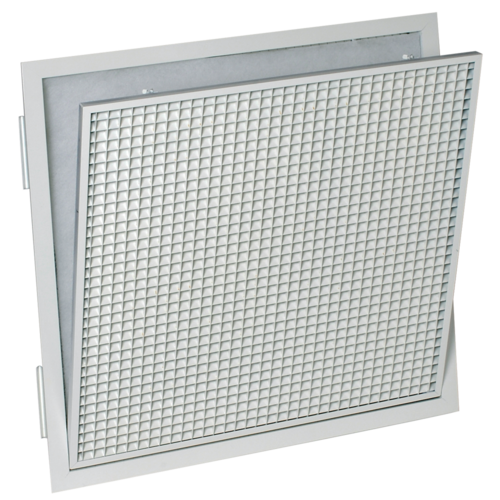

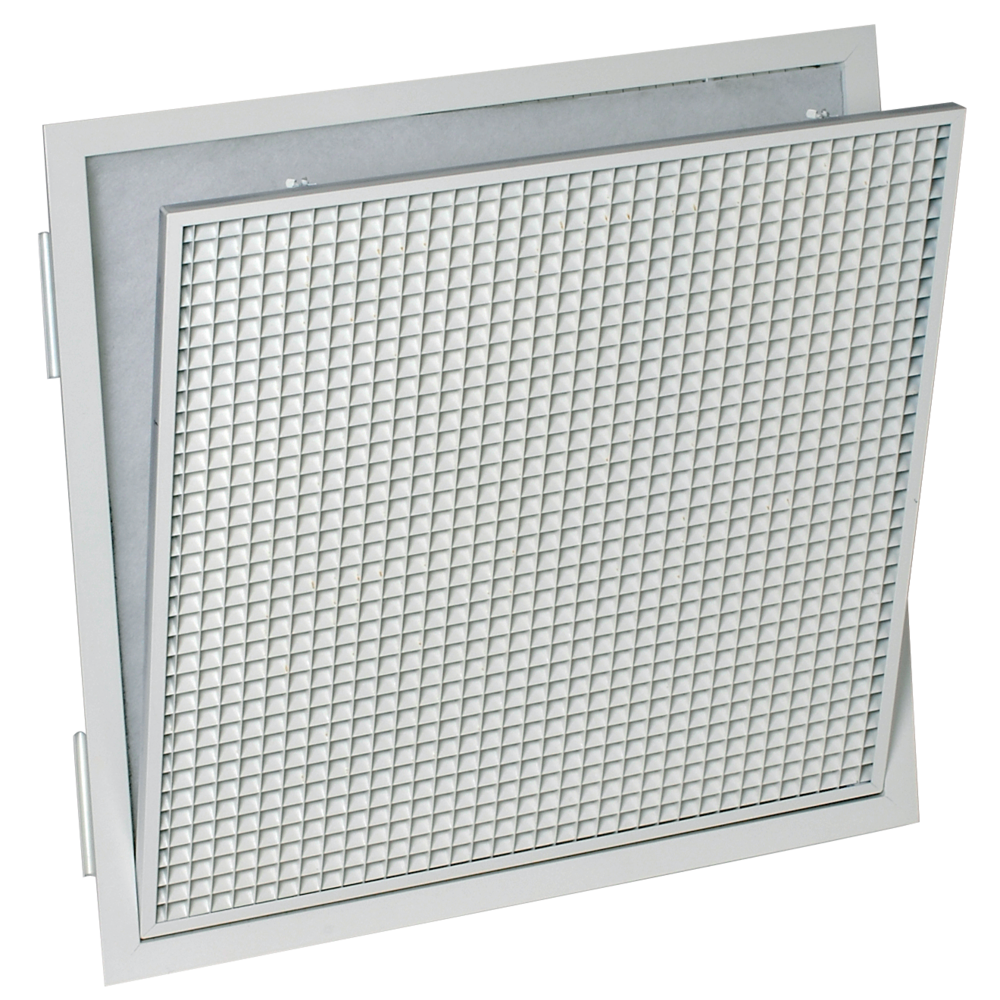

AC 174 è una griglia per soffitto in alluminio anodizzato a maglia quadrata 15x15 mm. È composta da una facciata apribile con cerniera e da un filtro integrato.
Benefici del prodotto
- filtro integrato,
- apertura semplice con cerniera.
- adatta a pannelli controsoffitto standard,
- sistema di chiusura efficiente e resistente,
- possibilità di installazione in soffitto non rimovibile.
La griglia AC 174 a maglia quadrata 15x15 mm garantisce una corretta estrazione dell’aria dal locale. Inoltre è dotata di un filtro di facile accesso perché si apre grazie a delle cerniere.
- maglia quadrata 15x15 mm inclinata a 45°,
- finitura con vernice epossidica bianca RAL 9003 30%,
- apertura semplice con cerniera in acciaio inossidabile,
- con filtro G3 da 15 mm certificato resistenza al fuoco M1.
- gamma dimensionale da 200 x 200 a 600 x 600 con passo 25 mm.
- montaggio a soffitto,
- al posto di un pannello da controsoffitto, a seconda dei modelli.
| Riferimenti | Materiale principale | Tipo di finitura | Colore |
|---|---|---|---|
| 11002037 - AC 174 | Alluminio |
||
| 11050740 - AC 174 WZ F1 400x200 | Alluminio |
Vernice epossidica |
Bianco |
| 11050741 - AC 174 WZ F1 500x500 | Alluminio |
Vernice epossidica |
Bianco |
| 11050742 - AC 174 WZ F0 563x263 AxB=600x300 | Alluminio |
Vernice epossidica |
Bianco |
| 11050743 - AC 174 WZ F0 563x563 AxB=600x600 | Alluminio |
Vernice epossidica |
Bianco |
| Riferimenti | A (mm) | A x B* (mm) | B (mm) | D (mm) | H (mm) | H1 (mm) | L (mm) | Filtro standard (mm) |
|---|---|---|---|---|---|---|---|---|
| 11002037 - AC 174 | ||||||||
| 11050740 - AC 174 WZ F1 400x200 | 250 |
200 |
360 |
400 |
385X185 |
|||
| 11050741 - AC 174 WZ F1 500x500 | 250 |
500 |
410 |
500 |
485X485 |
|||
| 11050742 - AC 174 WZ F0 563x263 AxB=600x300 | 600 |
600X300 |
300 |
250 |
263 |
360 |
563 |
550X250 |
| 11050743 - AC 174 WZ F0 563x563 AxB=600x600 | 600 |
600X600 |
600 |
250 |
563 |
360 |
563 |
550X500 |
