Serie ALD 610 - ALD 620 - alluminio
Serie ALD 610 - ALD 620 - alluminio

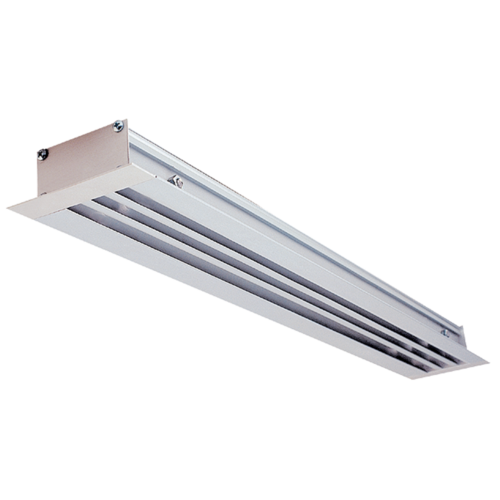

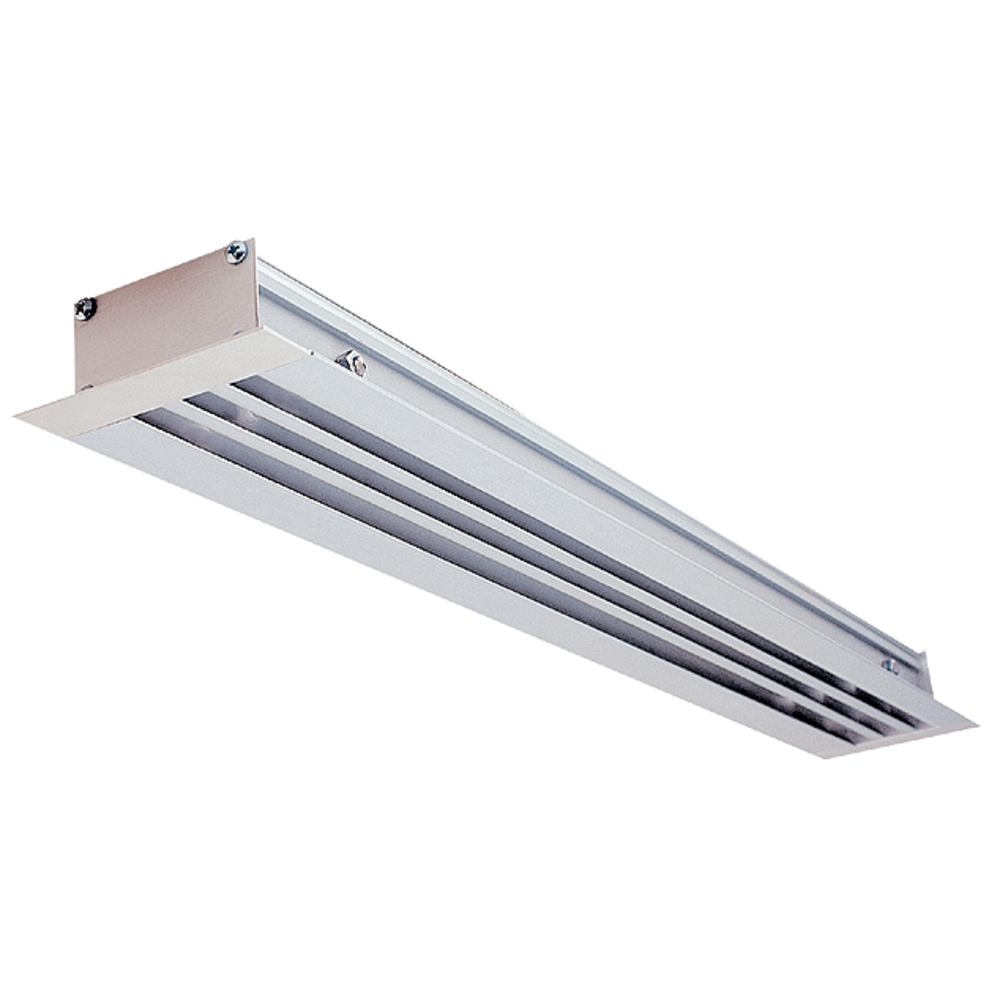

Il ALD 610-620 è un diffusore lineare in alluminio a fessure fisse per la diffusione o l'aspirazione dell'aria negli edifici terziari.
Serie ALD 610 - ALD 620 - alluminio
ALD 610- 620 è un diffusore lineare in alluminio a fenditure fisse per l’immissione o l’estrazione di aria negli impianti di ventilazione o di condizionamento negli edifici del terziario. Consente un’immissione a destra o a sinistra secondo il modello. È disponibile da 1 a 4 fenditure con lunghezza 550, 900, 1150 e 1500 mm e telaio da 25 mm. Il corpo è in alluminio estruso. È inoltre dotato di deflettori in alluminio estruso e di una serranda con guida integrata al diffusore. La finitura standard è in alluminio anodizzato colore naturale satinato o con vernice epossidica colore bianco RAL 9003. Per eventuali finiture diverse è disponibile qualsiasi altro tipo di vernice RAL. L’installazione avviene a soffitto, mediante fissaggio non a vista, a vite e ponti, con accesso sotto al diffusore. Questo fissaggio è compatibile con tutti i tipi di soffitto.
Benefici del prodotto
- larghezza ridotta,
- serranda integrata.
Il diffusore ALD 610 - 620 si installa a soffitto usando elementi di fissaggio non a vista. Offre una possibilità di immissione a destra o a sinistra secondo il modello. È inoltre disponibile anche un modello per estrazione.
-
- diffusore a fenditure lineari in alluminio,
- immissione o estrazione,
- possibilità di immissione a sinistra o a destra secondo il modello,
- da 1 a 4 fenditure con lunghezza 550, 900, 1150 e 1500 mm,
- corpo e deflettori in alluminio anodizzato, colore naturale satinato,
- finitura:
-
- vernice epossidica standard bianco RAL 9003,
- vernice epossidica qualsiasi altro RAL.
- serranda con guida integrata al diffusore,
- fissaggio non a vista, a vite nel plenum di raccordo, con accesso sotto al diffusore,
- plenum dotato di staffe di fissaggio alla soletta in calcestruzzo.
-
accessorio:
- plenum di raccordo in lamiera di acciaio galvanizzato con attacco laterale versione semplice o isolata.
Il diffusore ALD 610 - 620 si installa su qulunque tipo di soffitto mediante fissaggio non a vista, a vite e ponti, con accesso sotto al diffusore.
| Riferimenti | Numero di fessure | Tipo di finitura |
|---|---|---|
| 11051750 - ALD611 550 ALLUMINIO + registro | 1 |
Alluminio |
| 11051751 - ALD611 900 ALLUMINIO + registro | 1 |
Alluminio |
| 11051752 - ALD611 1150 ALU + registro | 1 |
Alluminio |
| 11051753 - ALD611 1500 ALU + registro | 1 |
Alluminio |
| 11051754 - ALD612 550 ALU + registro | 2 |
Alluminio |
| 11051755 - ALD612 900 ALU + registro | 2 |
Alluminio |
| 11051756 - ALD612 1150 ALU + registro | 2 |
Alluminio |
| 11051759 - ALD622 900 ALU + registro | 2 |
Alluminio |
| 11051762 - ALD613 550 ALU + registro | 3 |
Alluminio |
| 11051763 - ALD613 900 ALL + registro | 3 |
Alluminio |
| 11051764 - ALD613 1150 ALU + registro | 3 |
Alluminio |
| 11051765 - ALD613 1500 ALU + registro | 3 |
Alluminio |
| 11051767 - ALD623 900 ALLUMINIO + registro | 3 |
Alluminio |
| 11051771 - ALD614 900 ALU + registro | 4 |
Alluminio |
| 11051772 - ALD614 1150 ALU + registro | 4 |
Alluminio |
| 11051773 - ALD614 1500 ALU + registro | 4 |
Alluminio |
| 11051775 - ALD624 900 ALU + registro | 4 |
Alluminio |
| 11051850 - ALD611 550 RAL9003 + registro | 1 |
Bianco |
| 11051851 - ALD611 900 RAL9003 + registro | 1 |
Bianco |
| 11051852 - ALD611 1150 RAL9003 + registro | 1 |
Bianco |
| 11051854 - ALD612 550 RAL9003 + registro | 2 |
Bianco |
| 11051855 - ALD612 900 RAL9003 + registro | 2 |
Bianco |
| 11051856 - ALD612 1150 RAL9003 + registro | 2 |
Bianco |
| 11051857 - ALD612 1500 RAL9003 + registro | 2 |
Bianco |
| 11051858 - ALD622 550 RAL9003 + registro | 2 |
Bianco |
| 11051859 - ALD622 900 RAL9003 + registro | 2 |
Bianco |
| 11051860 - ALD622 1150 RAL9003 + registro | 2 |
Bianco |
| 11051862 - ALD613 550 RAL9003 + registro | 3 |
Bianco |
| 11051864 - ALD613 1150 RAL9003 + registro | 3 |
Bianco |
| 11051865 - ALD613 1500 RAL9003 + registro | 3 |
Bianco |
| 11051866 - ALD623 550 RAL9003 + registro | 3 |
Bianco |
| 11051867 - ALD623 900 RAL9003 + registro | 3 |
Bianco |
| 11051868 - ALD623 1150 RAL9003 + registro | 3 |
Bianco |
| 11051870 - ALD614 550 Bianco Puro + registro | 4 |
Bianco |
| 11051871 - ALD614 900 RAL9003 + registro | 4 |
Bianco |
| 11051872 - ALD614 1150 RAL9003 + registro | 4 |
Bianco |
| 11051873 - ALD614 1500 RAL9003 + registro | 4 |
Bianco |
| 11051874 - ALD624 550 RAL9003 + registro | 4 |
Bianco |
| 11051875 - ALD624 900 RAL9003 + registro | 4 |
Bianco |
| 11051876 - ALD624 1150 RAL9003 + registro | 4 |
Bianco |
| 11051877 - ALD624 1500 RAL9003 + registro | 4 |
Bianco |
| 11053100 - ALP111 550 PLENUM ALD | ||
| 11053101 - ALP111 900 PLENUM ALD | ||
| 11053102 - ALP111 1150 PLENUN ALD | ||
| 11053103 - ALP111 1500 PLÉNUM ALD | ||
| 11053104 - ALP112 550 PLENUN ALD | ||
| 11053105 - ALP112 900 PLENUM ALD | ||
| 11053106 - ALP112 1150 PLENUM ALD | ||
| 11053107 - ALP112 1500 PLENUM ALD | ||
| 11053110 - ALP122 1150 PLENUM ALD | ||
| 11053112 - ALP113 550 PLENUM ALD | ||
| 11053114 - ALP113 1150 PLENUM ALD | ||
| 11053115 - ALP113 1500 PLENUM ALD | ||
| 11053116 - ALP123 550 PLENUM ALD | ||
| 11053117 - ALP123 900 PLENUM ALD | ||
| 11053120 - ALP114 550 PLENUM ALD | ||
| 11053121 - ALP114 900 PLENUM ALD | ||
| 11053122 - ALP114 1150 PLENUM ALD | ||
| 11053123 - ALP114 1500 PLENUM ALD | ||
| 11051863 - ALD613 900 RAL9003 + registro | 3 |
Bianco |
| 11053113 - ALP113 900 PLENUM ALD |

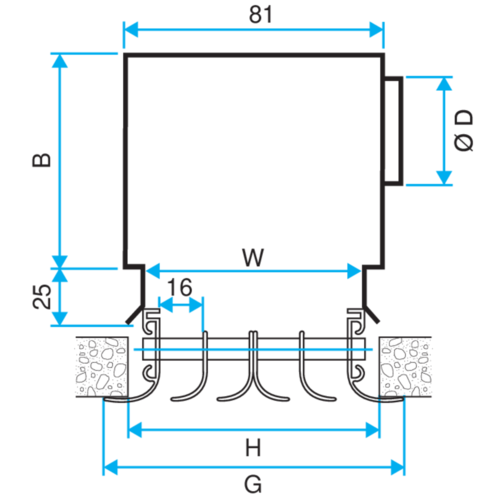

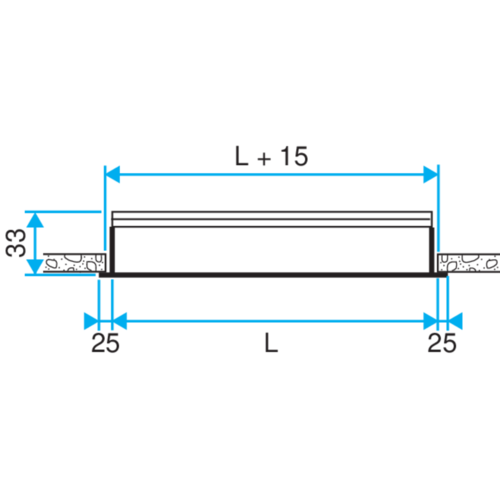

| Riferimenti | B (mm) | G (mm) | H (mm) | L (mm) | Ø D (mm) |
|---|---|---|---|---|---|
| 11051750 - ALD611 550 ALLUMINIO + registro | 155 |
50 |
35 |
550 |
125 |
| 11051751 - ALD611 900 ALLUMINIO + registro | 155 |
50 |
35 |
900 |
125 |
| 11051752 - ALD611 1150 ALU + registro | 155 |
50 |
35 |
1150 |
125 |
| 11051753 - ALD611 1500 ALU + registro | 155 |
50 |
35 |
1500 |
125 |
| 11051754 - ALD612 550 ALU + registro | 155 |
67 |
50 |
550 |
125 |
| 11051755 - ALD612 900 ALU + registro | 155 |
67 |
50 |
900 |
125 |
| 11051756 - ALD612 1150 ALU + registro | 155 |
67 |
50 |
1150 |
125 |
| 11051759 - ALD622 900 ALU + registro | 155 |
74 |
55 |
900 |
125 |
| 11051762 - ALD613 550 ALU + registro | 190 |
84 |
70 |
550 |
160 |
| 11051763 - ALD613 900 ALL + registro | 190 |
84 |
70 |
900 |
160 |
| 11051764 - ALD613 1150 ALU + registro | 190 |
84 |
70 |
1150 |
160 |
| 11051765 - ALD613 1500 ALU + registro | 190 |
84 |
70 |
1500 |
160 |
| 11051767 - ALD623 900 ALLUMINIO + registro | 190 |
91 |
70 |
900 |
160 |
| 11051771 - ALD614 900 ALU + registro | 190 |
101 |
85 |
900 |
160 |
| 11051772 - ALD614 1150 ALU + registro | 190 |
101 |
85 |
1150 |
160 |
| 11051773 - ALD614 1500 ALU + registro | 190 |
101 |
85 |
1500 |
160 |
| 11051775 - ALD624 900 ALU + registro | 190 |
108 |
85 |
900 |
160 |
| 11051850 - ALD611 550 RAL9003 + registro | 155 |
50 |
35 |
550 |
125 |
| 11051851 - ALD611 900 RAL9003 + registro | 155 |
50 |
35 |
900 |
125 |
| 11051852 - ALD611 1150 RAL9003 + registro | 155 |
50 |
35 |
1150 |
125 |
| 11051854 - ALD612 550 RAL9003 + registro | 155 |
67 |
50 |
550 |
125 |
| 11051855 - ALD612 900 RAL9003 + registro | 155 |
67 |
50 |
900 |
125 |
| 11051856 - ALD612 1150 RAL9003 + registro | 155 |
67 |
50 |
1150 |
125 |
| 11051857 - ALD612 1500 RAL9003 + registro | 155 |
67 |
50 |
1500 |
125 |
| 11051858 - ALD622 550 RAL9003 + registro | 155 |
74 |
55 |
550 |
125 |
| 11051859 - ALD622 900 RAL9003 + registro | 155 |
74 |
55 |
900 |
125 |
| 11051860 - ALD622 1150 RAL9003 + registro | 155 |
74 |
55 |
1150 |
125 |
| 11051862 - ALD613 550 RAL9003 + registro | 190 |
84 |
70 |
550 |
160 |
| 11051864 - ALD613 1150 RAL9003 + registro | 190 |
84 |
70 |
1150 |
160 |
| 11051865 - ALD613 1500 RAL9003 + registro | 190 |
84 |
70 |
1500 |
160 |
| 11051866 - ALD623 550 RAL9003 + registro | 190 |
91 |
70 |
550 |
160 |
| 11051867 - ALD623 900 RAL9003 + registro | 190 |
91 |
70 |
900 |
160 |
| 11051868 - ALD623 1150 RAL9003 + registro | 190 |
91 |
70 |
1150 |
160 |
| 11051870 - ALD614 550 Bianco Puro + registro | 190 |
101 |
85 |
550 |
160 |
| 11051871 - ALD614 900 RAL9003 + registro | 190 |
101 |
85 |
900 |
160 |
| 11051872 - ALD614 1150 RAL9003 + registro | 190 |
101 |
85 |
1150 |
160 |
| 11051873 - ALD614 1500 RAL9003 + registro | 190 |
101 |
85 |
1500 |
160 |
| 11051874 - ALD624 550 RAL9003 + registro | 190 |
108 |
85 |
550 |
160 |
| 11051875 - ALD624 900 RAL9003 + registro | 190 |
108 |
85 |
900 |
160 |
| 11051876 - ALD624 1150 RAL9003 + registro | 190 |
108 |
85 |
1150 |
160 |
| 11051877 - ALD624 1500 RAL9003 + registro | 190 |
108 |
85 |
1500 |
160 |
| 11053100 - ALP111 550 PLENUM ALD | |||||
| 11053101 - ALP111 900 PLENUM ALD | |||||
| 11053102 - ALP111 1150 PLENUN ALD | |||||
| 11053103 - ALP111 1500 PLÉNUM ALD | |||||
| 11053104 - ALP112 550 PLENUN ALD | |||||
| 11053105 - ALP112 900 PLENUM ALD | |||||
| 11053106 - ALP112 1150 PLENUM ALD | |||||
| 11053107 - ALP112 1500 PLENUM ALD | |||||
| 11053110 - ALP122 1150 PLENUM ALD | |||||
| 11053112 - ALP113 550 PLENUM ALD | |||||
| 11053114 - ALP113 1150 PLENUM ALD | |||||
| 11053115 - ALP113 1500 PLENUM ALD | |||||
| 11053116 - ALP123 550 PLENUM ALD | |||||
| 11053117 - ALP123 900 PLENUM ALD | |||||
| 11053120 - ALP114 550 PLENUM ALD | |||||
| 11053121 - ALP114 900 PLENUM ALD | |||||
| 11053122 - ALP114 1150 PLENUM ALD | |||||
| 11053123 - ALP114 1500 PLENUM ALD | |||||
| 11051863 - ALD613 900 RAL9003 + registro | 190 |
84 |
70 |
900 |
160 |
| 11053113 - ALP113 900 PLENUM ALD |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051750 - ALD611 550 ALLUMINIO + registro | 100 |
| 11051751 - ALD611 900 ALLUMINIO + registro | 100 |
| 11051752 - ALD611 1150 ALU + registro | 100 |
| 11051753 - ALD611 1500 ALU + registro | 100 |
| 11051754 - ALD612 550 ALU + registro | 175 |
| 11051755 - ALD612 900 ALU + registro | 175 |
| 11051756 - ALD612 1150 ALU + registro | 175 |
| 11051759 - ALD622 900 ALU + registro | 175 |
| 11051762 - ALD613 550 ALU + registro | 250 |
| 11051763 - ALD613 900 ALL + registro | 250 |
| 11051764 - ALD613 1150 ALU + registro | 250 |
| 11051765 - ALD613 1500 ALU + registro | 250 |
| 11051767 - ALD623 900 ALLUMINIO + registro | 250 |
| 11051771 - ALD614 900 ALU + registro | 325 |
| 11051772 - ALD614 1150 ALU + registro | 325 |
| 11051773 - ALD614 1500 ALU + registro | 325 |
| 11051775 - ALD624 900 ALU + registro | 325 |
| 11051850 - ALD611 550 RAL9003 + registro | 100 |
| 11051851 - ALD611 900 RAL9003 + registro | 100 |
| 11051852 - ALD611 1150 RAL9003 + registro | 100 |
| 11051854 - ALD612 550 RAL9003 + registro | 175 |
| 11051855 - ALD612 900 RAL9003 + registro | 175 |
| 11051856 - ALD612 1150 RAL9003 + registro | 175 |
| 11051857 - ALD612 1500 RAL9003 + registro | 175 |
| 11051858 - ALD622 550 RAL9003 + registro | 175 |
| 11051859 - ALD622 900 RAL9003 + registro | 175 |
| 11051860 - ALD622 1150 RAL9003 + registro | 175 |
| 11051862 - ALD613 550 RAL9003 + registro | 250 |
| 11051864 - ALD613 1150 RAL9003 + registro | 250 |
| 11051865 - ALD613 1500 RAL9003 + registro | 250 |
| 11051866 - ALD623 550 RAL9003 + registro | 250 |
| 11051867 - ALD623 900 RAL9003 + registro | 250 |
| 11051868 - ALD623 1150 RAL9003 + registro | 250 |
| 11051870 - ALD614 550 Bianco Puro + registro | 325 |
| 11051871 - ALD614 900 RAL9003 + registro | 325 |
| 11051872 - ALD614 1150 RAL9003 + registro | 325 |
| 11051873 - ALD614 1500 RAL9003 + registro | 325 |
| 11051874 - ALD624 550 RAL9003 + registro | 325 |
| 11051875 - ALD624 900 RAL9003 + registro | 325 |
| 11051876 - ALD624 1150 RAL9003 + registro | 325 |
| 11051877 - ALD624 1500 RAL9003 + registro | 325 |
| 11053100 - ALP111 550 PLENUM ALD | |
| 11053101 - ALP111 900 PLENUM ALD | |
| 11053102 - ALP111 1150 PLENUN ALD | |
| 11053103 - ALP111 1500 PLÉNUM ALD | |
| 11053104 - ALP112 550 PLENUN ALD | |
| 11053105 - ALP112 900 PLENUM ALD | |
| 11053106 - ALP112 1150 PLENUM ALD | |
| 11053107 - ALP112 1500 PLENUM ALD | |
| 11053110 - ALP122 1150 PLENUM ALD | |
| 11053112 - ALP113 550 PLENUM ALD | |
| 11053114 - ALP113 1150 PLENUM ALD | |
| 11053115 - ALP113 1500 PLENUM ALD | |
| 11053116 - ALP123 550 PLENUM ALD | |
| 11053117 - ALP123 900 PLENUM ALD | |
| 11053120 - ALP114 550 PLENUM ALD | |
| 11053121 - ALP114 900 PLENUM ALD | |
| 11053122 - ALP114 1150 PLENUM ALD | |
| 11053123 - ALP114 1500 PLENUM ALD | |
| 11051863 - ALD613 900 RAL9003 + registro | 250 |
| 11053113 - ALP113 900 PLENUM ALD |
