ALD 610 K è un diffusore quadrato multifenditura a 4 direzioni per l’immissione o l’estrazione di aria negli edifici del terziario.
Serie ALD 610 K - alluminio

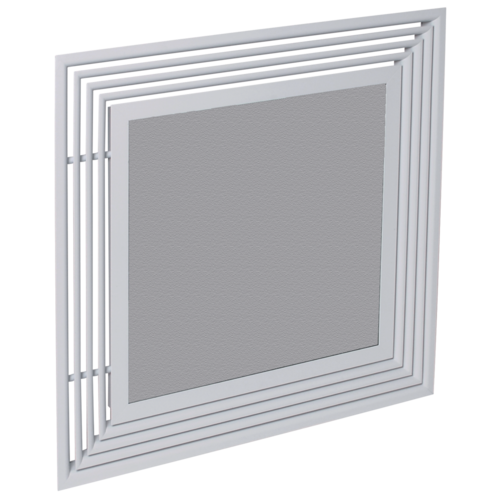

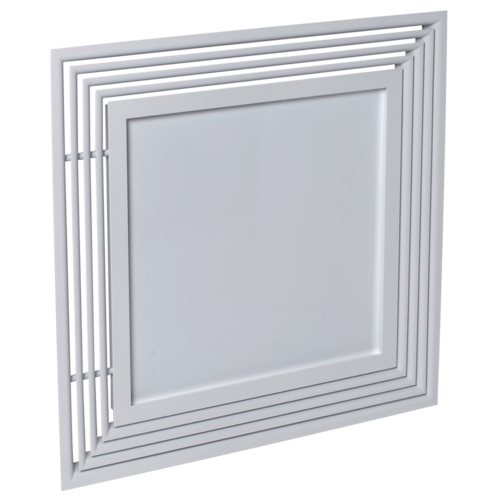

ALD 610K è un diffusore quadrato multifenditura a 4 direzioni per l’immissione o l’estrazione di aria negli impianti di ventilazione o di condizionamento negli edifici del terziario. È disponibile con 1, 2, 3 o 4 fenditure. Si installa al posto di un pannello da controsoffitto da 600 x 600 o 675 x 675 mm. La struttura e i deflettori sono in alluminio. È disponibile con o senza lamiera d’acciaio centrale piena sostituibile con un pannello ritagliato per una migliore integrazione estetica. È disponibile in versione immissione o estrazione. La versione estrazione è dotata di portafiltro e corpo centrale apribile per facilitare l’accesso al suo interno.
Il diffusore ALD 610 K si installa al posto di un pannello da soffitto standard. Offre una diffusione dell’aria fissa orizzontale in quattro direzioni con 1 - 4 fenditure. Disponibile in immissione e estrazione; la versione estrazione è provvista di portafiltro.
-
- diffusore fisso orizzontale in quattro direzioni con 1 - 4 fenditure,
- immissione e estrazione,
- struttura e deflettori in profilati di alluminio con vernice epossidica, colore bianco RAL 9003,
- piastra centrale in acciaio vernice epossidica, colore bianco RAL 9003, sostituibile da un pannello soffitto sospeso ritagliato,
- modello estrazione portafiltro con corpo centrale ispezionabile,
- plenum di raccordo in acciaio galvanizzato con attacco laterale (tipo RE) o superiore (tipo RT), semplice o isolato,
- fissaggio del diffusore al plenum con clip non smontabili,
- fissaggio dell’insieme alla soletta in calcestruzzo con staffe situate sul plenum.
-
accessorio:
- filtro piano G2 o G3 per estrazione.
-
opzioni:
- serranda di regolazione montata sul plenum con accesso attraverso il diffusore,
- isolamento del plenum 2 o 5 facce,
- attacco aggiuntivo sul plenum.
Il diffusore ALD 610 K si installa al posto di un pannello da soffitto standard con elementi di fissaggio al plenum non a vista. Il sistema deve essere fissato alla soletta in calcestruzzo con delle staffe situate sul plenum.
