ALD 610 K Combined è un diffusore quadrato multifenditura a 4 direzioni per l’immissione e l’estrazione di aria combinate negli edifici del terziario.
Serie ALD 610 K Combined - immissione + estrazione - alluminio

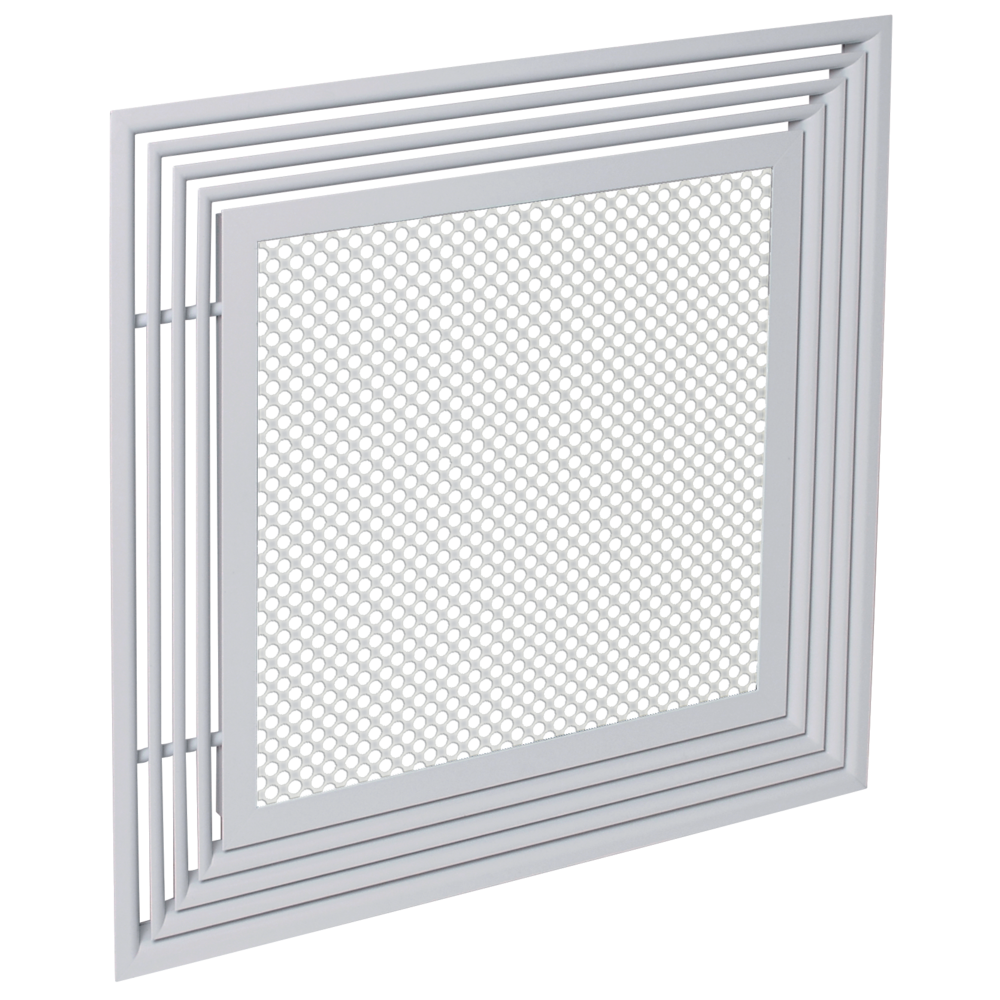

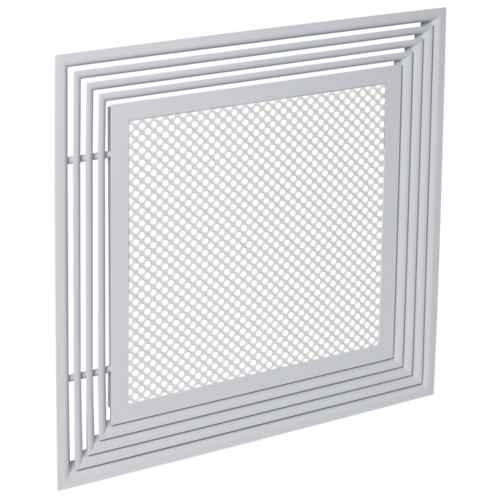

ALD 610 K Combined è un diffusore quadrato multifenditura a 4 direzioni per l’immissione (in periferia) e l’estrazione (al centro) combinate di aria negli impianti di ventilazione o di condizionamento negli edifici del terziario. È disponibile con 1, 2, 3 o 4 fenditure. È pensato per essere installato al posto di un pannello da controsoffitto da 600 x 600 o 675 x 675 mm. La struttura e i deflettori sono in alluminio. Il centro del diffusore è in lamiera d’acciaio traforata. Il corpo centrale può essere dotato di filtro; in tal caso è apribile per potervi accedere facilmente. Il diffusore è dotato di doppio plenum in acciaio con 2 attacchi opposti. La finitura standard è in alluminio con vernice epossidica, colore bianco RAL 9003. Per eventuali finiture diverse del diffusore è disponibile qualsiasi altro tipo di RAL.
Il diffusore ALD 610 K Combined si installa a soffitto. Le funzioni di immissione e estrazione sono combinate in un unico prodotto con doppio plenum integrato. Offre una diffusione dell’aria fissa orizzontale in quattro direzioni con 1 - 4 fenditure.
- diffusore dotato di doppio plenum per le funzioni di immissione e estrazione in contemporanea,
- diffusione fissa orizzontale in quattro direzioni con 1 - 4 fenditure,
- diffusore da soffitto per sostituire un pannello da controsoffitto standard 600 x 600 o 675 x 675 mm con profili Tbar,
- corpi e deflettori di immissione in profilati di alluminio,
- piastra centrale (per estrazione) in lamiera traforata di acciaio,
- la piastra centrale può essere dotata di filtro; in tal caso il corpo centrale è apribile per potervi accedere facilmente,

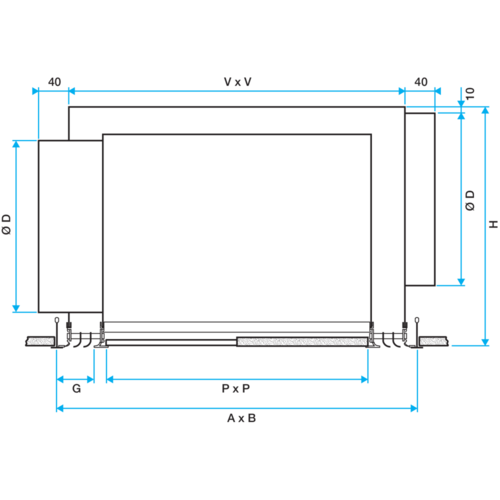

- doppio plenum in acciaio galvanizzato con due attacchi opposti,
- finitura vernice epossidica colore bianco RAL 9003,
- fissaggio non a vista del diffusore al plenum con clip non smontabili,
- diffusore e plenum sono forniti assemblati,
- fissaggio alla soletta in calcestruzzo con staffe situate sul plenum.
-
accessorio:
- filtro piano G2 o G3 per zona estrazione.
-
opzioni:
- isolamento del doppio plenum 5 facce,
- attacchi di immissione e estrazione posizionati a 90°.
Il diffusore ALD 610K Combined si installa a soffitto tramite il plenum di raccordo integrato. L’insieme del sistema si fissa alla soletta in calcestruzzo con delle staffe situate sul plenum.
