Serie AO 123 - alluminio
Serie AO 123 - alluminio

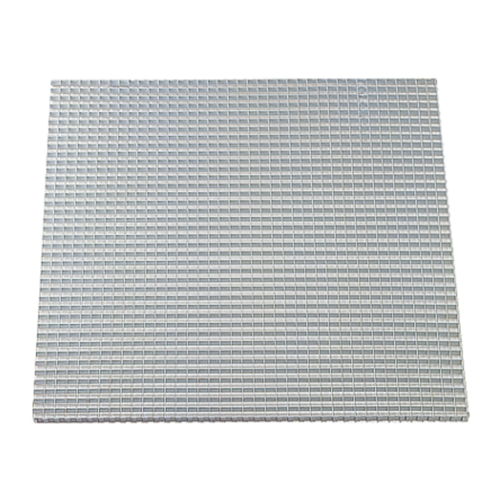

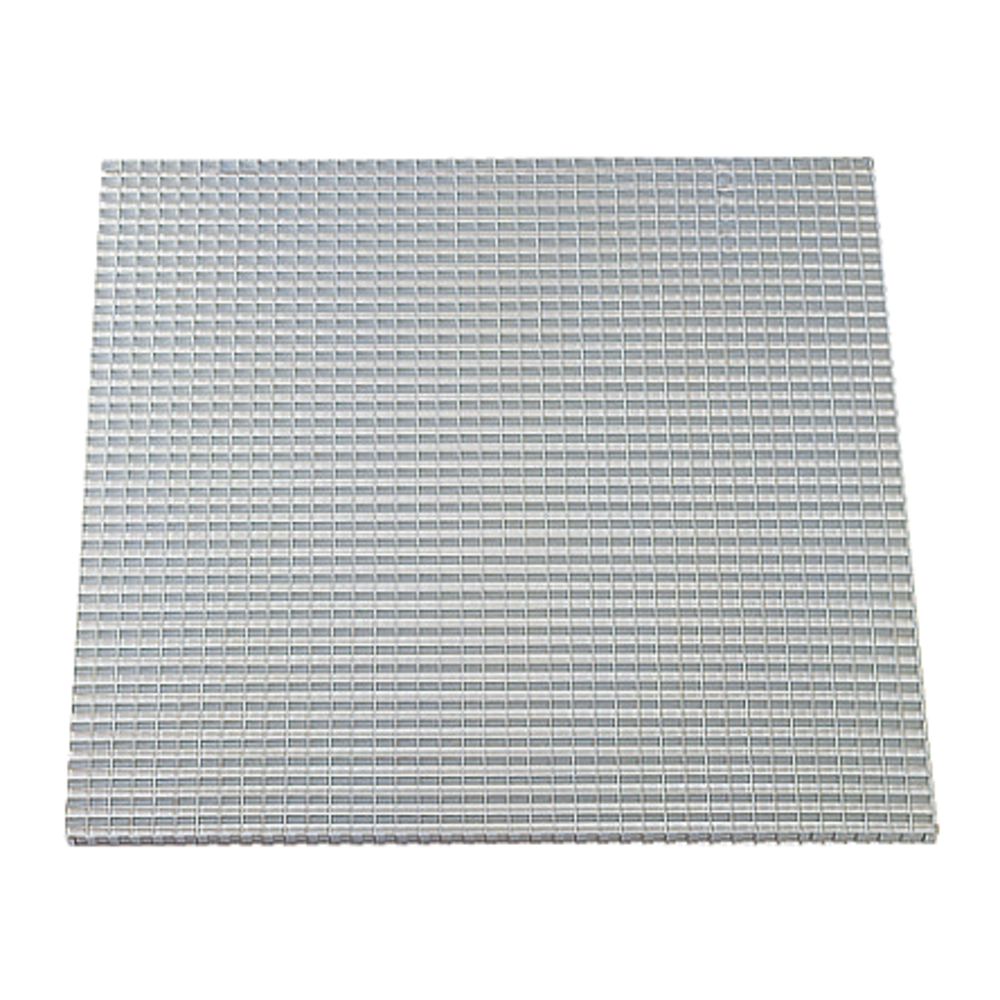

La griglia per soffitto in alluminio AO 123 permette l’estrazione di aria da un locale per gli impianti di ventilazione o condizionamento dell’aria.
Serie AO 123 - alluminio
La griglia AO 123 senza telaio a maglia quadrata dritta 15x15 mm si installa al posto di un pannello di controsoffitto.
Benefici del prodotto
- facile da installare: dimensioni adatte a pannelli controsoffitto 600x600 mm.
La griglia AO 123 senza telaio a maglia quadrata 15x15 mm, installata al posto di un pannello nel controsoffitto, garantisce una corretta estrazione dell’aria dal locale.
- griglia senza telaio,
- maglia quadrata dritta 15x15 mm,
- alluminio con vernice epossidica bianca RAL 9003 30%.
- Gamma dimensionale adatta a pannelli controsoffitto standard
600 x 600 mm e 1.200 x 600 mm.
- Gamma dimensionale da 100 x 100 a 1200 x 600 mm con passo
25 mm in L e H per la gamma estesa.
- al posto di un pannello da controsoffitto,
- per gravità sui supporti a T
| Riferimenti | Materiale principale | Tipo di finitura | Colore |
|---|---|---|---|
| 11002008 - AO 123 | Alluminio |
||
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | Alluminio |
Vernice epossidica |
Bianco |
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | Alluminio |
Vernice epossidica |
Bianco |
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% | Alluminio |

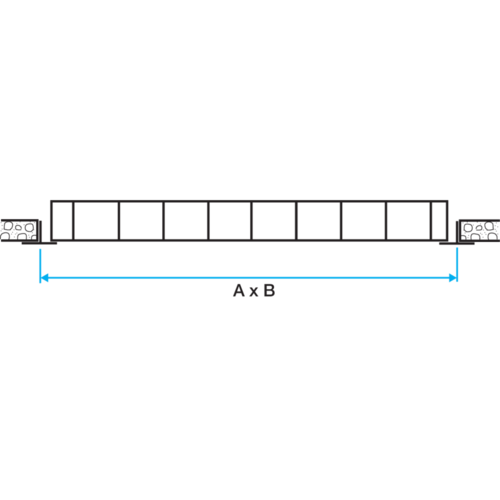

| Riferimenti | A (mm) | A x B* (mm) | B (mm) | Altezza plenum (mm) |
|---|---|---|---|---|
| 11002008 - AO 123 | ||||
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 1200 |
1200X600 |
600 |
|
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | 600 |
600X600 |
600 |
300 |
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% |
| Riferimenti | Portata comfort per Lw < NR 25 (m³/h) |
|---|---|
| 11002008 - AO 123 | |
| 11050662 - AO123Z F0 1198X598 RAL9003 30% STD | 2000 |
| 11050661 - AO123Z F0 598X598 RAL9003 30% STD | 1000 |
| 11050685 - AO 123Z F0 598X298 RAL9003 MAT 30% |
