Serie AR 883 Thermo - alluminio
Serie AR 883 Thermo - alluminio

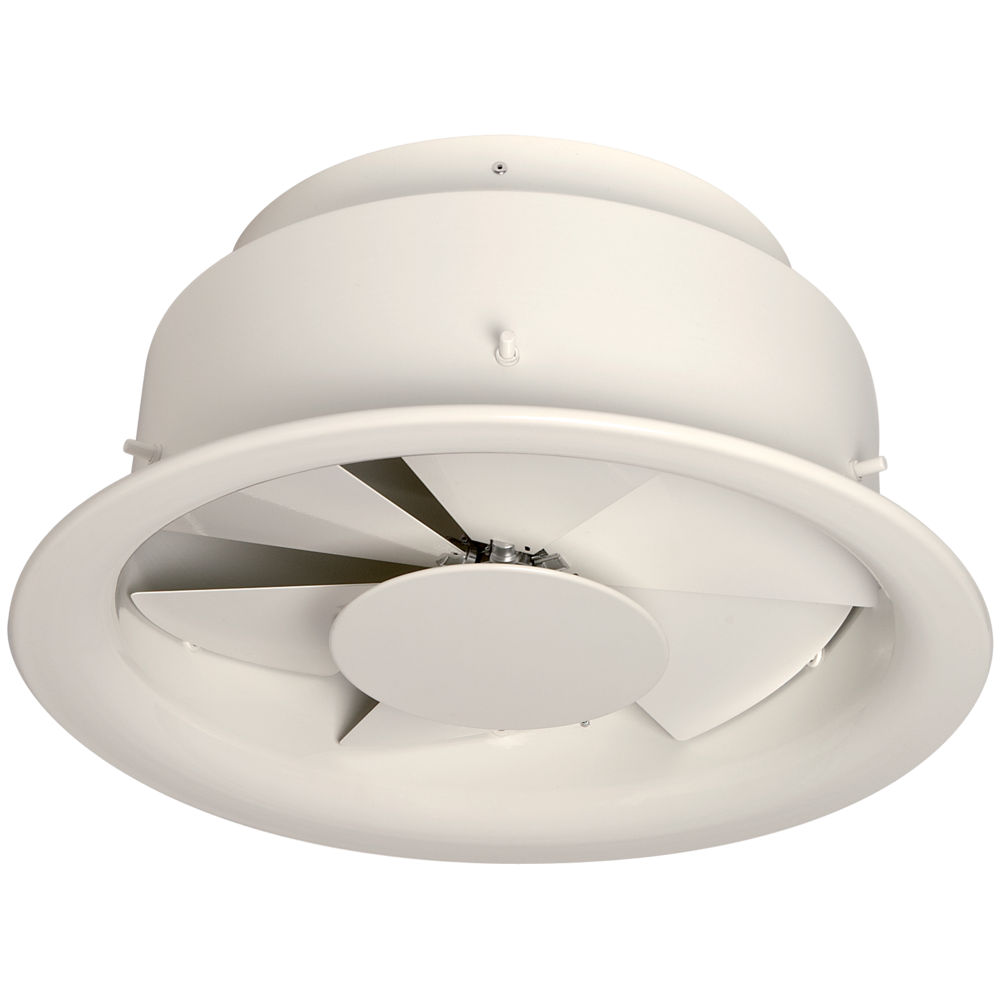

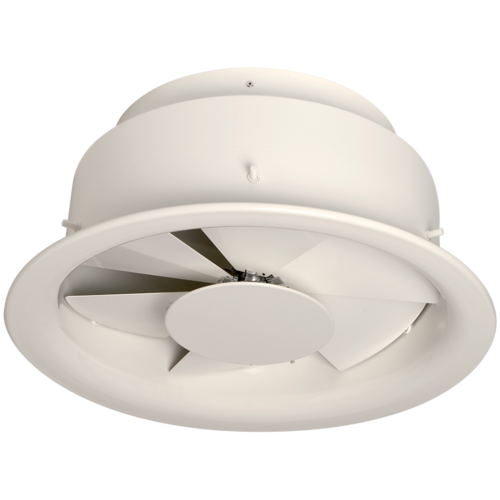

AR 883 Thermo è un diffusore ad elevata induzione a getto d’aria elicoidale che diffonde l’aria negli edifici del terziario particolarmente alti.
Serie AR 883 Thermo - alluminio
AR 883 Thermo è un diffusore ad elevata induzione a getto d’aria elicoidale che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario particolarmente alti. È ideale per impianti con grandi differenze di temperatura grazie alla sua elevata capacità di miscelazione. L’inclinazione delle pale di diffusione variabile è rapida e automatica e dipende dalla temperatura dell’aria immessa, garantendo così un funzionamento ottimale d'inverno e d’estate. La finitura è in alluminio con vernice epossidica, colore bianco RAL 9003 - 85%.
Benefici del prodotto
- ideale per impianti ad elevata altezza e percentuale di miscelazione importante,
- adattamento automatico della geometria del diffusore in base alle temperatura per un buon controllo del comfort in tutte le stagioni,
- senza raccordo elettrico.
- diffusione regolabile.
Il diffusore AR 883 Thermo si installa a soffitto usando il plenum LRE. Offre una diffusione a getto elicoidale regolabile ideale per impianti di condizionamento d’aria con forte differenza di temperatura e grande altezza.
- diffusione a getto elicoidale regolabile,
- grande capacità di miscelazione per una rapida omogeneizzazione delle temperature,
- Ideale per impianti di condizionamento d’aria con forte differenza di temperatura e grande altezza,
- posizionamento a soffitto,
- struttura e pale di diffusione in alluminio,
- fissaggio al plenum non a vista con viti nel collo del diffusore,
- molla termosensibile in lega nichel-titanio per modificare automaticamente l’angolo delle pale in funzione della temperatura dell’aria immessa,
-
posizione “inverno” (riscaldamento) per destratificare l’aria calda,
- posizione “estate” (raffrescamento) per garantire il perfetto controllo delle velocità dell’aria nella zona abitata,
- angoli “inverno” e “estate” regolabili all’installazione con vite,
- disponibile in diametri da 250 a 630 mm,
- finitura alluminio vernice epossidica, colore bianco RAL 9003.
-
accessorio:
- plenum di raccordo LRE attacco laterale in acciaio galvanizzato.
Il diffusore AR 883 Thermo si installa a soffitto usando il plenum LRE. Il diffusore è fissato al plenum LRE tramite viti non a vista nel collo.

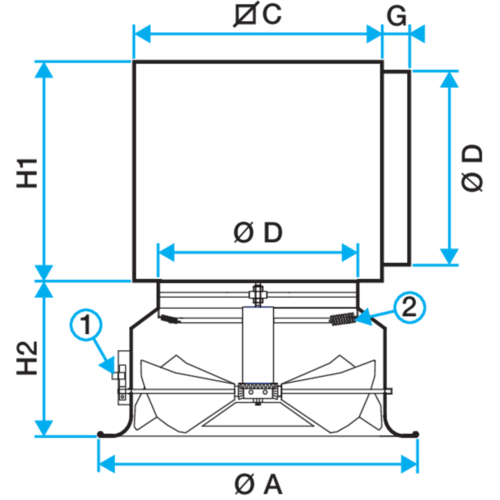

| Riferimenti | C (mm) | G (mm) | H1 (mm) | H2 (mm) | Ø A (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11051033 - AR 883 THERMO D400 RAL9003-30% | 460 |
60 |
450 |
280 |
615 |
400 |
| 11051034 - AR 883 TERMO D500 RAL9003-30% | 560 |
70 |
550 |
32 |
850 |
500 |
| 11051035 - AR 883 TERMO D630 RAL9003-30% | 690 |
70 |
680 |
410 |
1070 |
630 |
| 11051031 - AR 883 TERMO D250 RAL9003-30% | 315 |
50 |
300 |
225 |
425 |
250 |
| 11051032 - AR 883 THERMO D315 RAL9003-30% | 375 |
50 |
365 |
20 |
500 |
315 |
| Riferimenti | Portata comfort per Lw 40 dB(A) (m³/h) |
|---|---|
| 11051033 - AR 883 THERMO D400 RAL9003-30% | 1600 |
| 11051034 - AR 883 TERMO D500 RAL9003-30% | 2500 |
| 11051035 - AR 883 TERMO D630 RAL9003-30% | 6000 |
| 11051031 - AR 883 TERMO D250 RAL9003-30% | 500 |
| 11051032 - AR 883 THERMO D315 RAL9003-30% | 1000 |
