Serie AU 124 - alluminio
Serie AU 124 - alluminio
La griglia per soffitto in alluminio AU 124 permette l’estrazione di aria da un locale per gli impianti di ventilazione o condizionamento dell’aria.
Serie AU 124 - alluminio

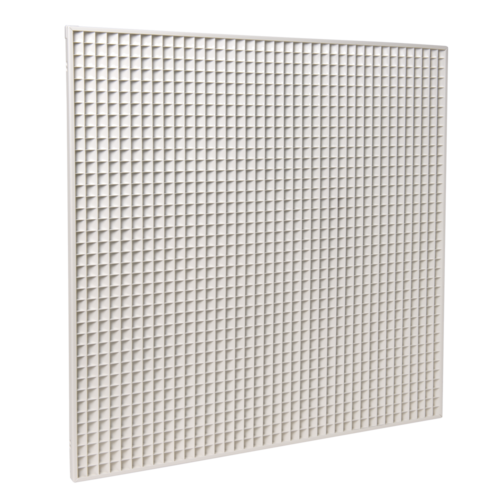

La griglia AU 124 con telaio sottile a maglia quadrata 15x15 mm inclinata di 45° si installa al posto di un pannello di controsoffitto.
Benefici del prodotto
- facile da installare: dimensioni adatte a pannelli controsoffitto 600x600 mm,
- grande rigidità grazie al telaio sottile.
La griglia AU 124 con telaio sottile a maglia quadrata 15x15 mm inclinata a 45°, installata al posto di un pannello nel controsoffitto, garantisce una corretta estrazione dell’aria dal locale.
- telaio sottile 5 mm,
- maglia quadrata 15x15mm inclinata a 45°,
- alluminio con vernice epossidica bianca RAL 9003 30%.
- gamma dimensionale da 100 x 100 a 1.200 x 600 mm con passo di 25 mm in L e H per la gamma estesa.
- al posto di un pannello da controsoffitto,
- per gravità sui supporti a T
| Riferimenti | Materiale principale | Tipo di finitura | Colore |
|---|---|---|---|
| 11002606 - AU124 | Alluminio |
||
| 11050727 - AU124Z F0 595X595 RAL9010 STD | Alluminio |
Vernice epossidica |
Bianco |

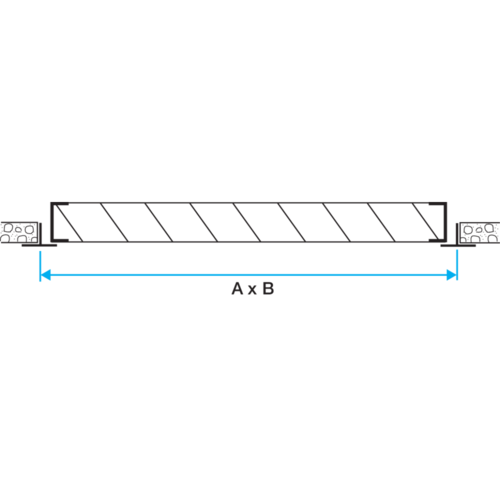

| Riferimenti | A (mm) | A x B* (mm) | B (mm) | Altezza plenum (mm) |
|---|---|---|---|---|
| 11002606 - AU124 | ||||
| 11050727 - AU124Z F0 595X595 RAL9010 STD | 600 |
600X600 |
600 |
330 |
| Riferimenti | Portata comfort per Lw < NR 25 (m³/h) |
|---|---|
| 11002606 - AU124 | |
| 11050727 - AU124Z F0 595X595 RAL9010 STD | 1000 |
