Serie BIM2 320 - alluminio
Serie BIM2 320 - alluminio

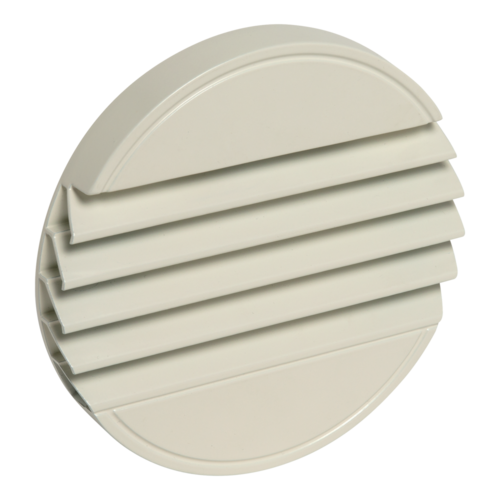

Bocchetta di estrazione e immssione circolare in alluminio verniciata RAL 9010 opaco 30% con alette centrali inclinate a 90°.
Serie BIM2 320 - alluminio
Bocchetta di estrazione e immssione circolare in alluminio verniciata RAL 9010 opaco 30% con alette centrali inclinate a 90°. Disponibile nei diametri 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
Benefici del prodotto
- Design industriale
- Semplicità di installazione
- Finitura di qualità
Bocchetta di estrazione e immssione circolare in alluminio verniciata RAL 9010 opaco 30% con alette centrali dritte o inclinate a 90°. Disponibile nei diametri 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
- finitura in tinta epossidica, bianco RAL 9010 opaco 30%,
- manichetta di collegamento con condotto rigido o flessibile con fissaggio tramite clip
- guarnizione di tenuta per evitare trafilamenti
- installazione a parete o a soffitto con cavo di sicurezza per evitare cadute in fase di installazione e manutenzione
- progettata sia per l'immssione che per l'estrazione
- posizionamento a muro o a soffitto,
- nel montaggio a soffitto si dovrà obbligatoriamente installare il cavo di sicurezza in dotazione.
| Materiale principale | Tipo di finitura | Colore |
|---|---|---|
| Alluminio |
Vernice epossidica |
Bianco |
| Riferimenti | C (mm) | D (mm) | F (mm) | H (mm) | Ø A (mm) | Ø B (mm) | Ø N (mm) | Ø raccordo (mm) |
|---|---|---|---|---|---|---|---|---|
| 11052297 - BIM2 320 Bianco - D125 | 22 |
52 |
86 |
130 |
122 |
172 |
125 |
125 |
| 11052298 - BIM2 320 Bianco - D160 | 22 |
52 |
120 |
127 |
157 |
213 |
160 |
160 |
| 11052299 - BIM2 320 Bianco - D200 | 22 |
52 |
136 |
127 |
172 |
253 |
200 |
200 |
| Riferimenti | Portata comfort per Lp 10 A < 35 dB(A) (m³/h) |
|---|---|
| 11052297 - BIM2 320 Bianco - D125 | 100 |
| 11052298 - BIM2 320 Bianco - D160 | 150 |
| 11052299 - BIM2 320 Bianco - D200 | 230 |

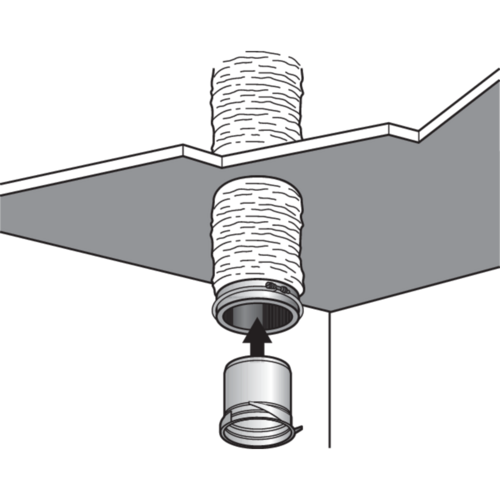

1. Fissare il condotto sul manicotto con un collare

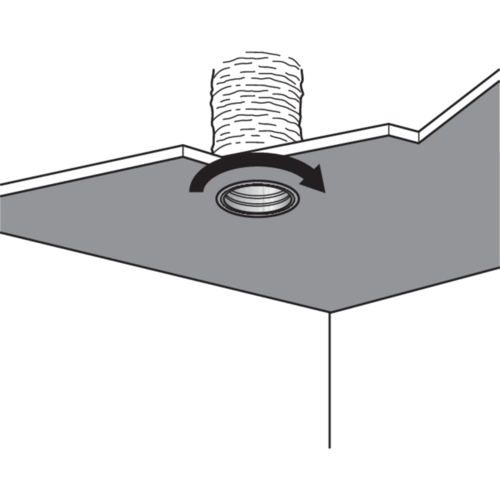

2. Far risalire il tutto e fissare il manicotto al soffitto ruotandolo
3. Montare il cavo di sicurezza in dotazione

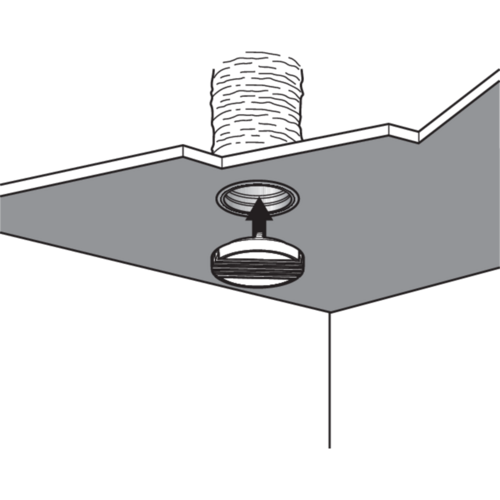

4. Agganciare la bocchetta nel manicotto
