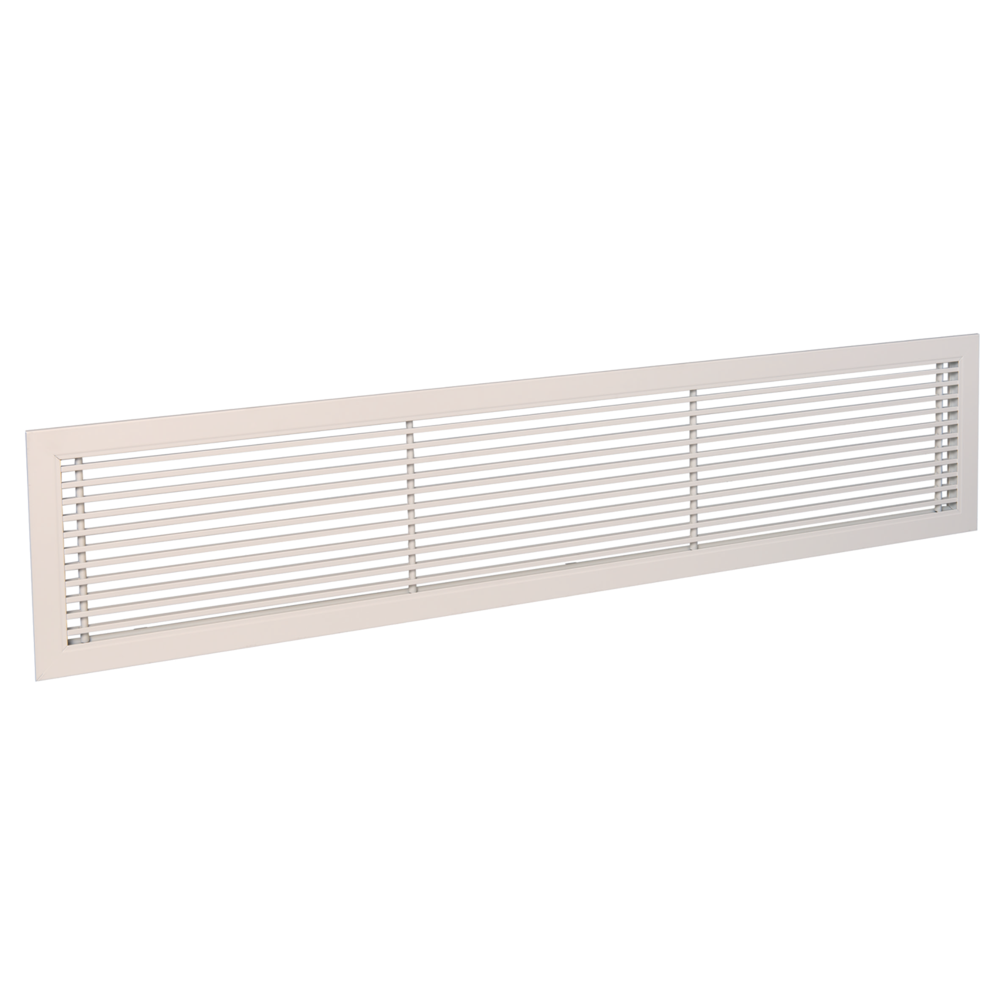

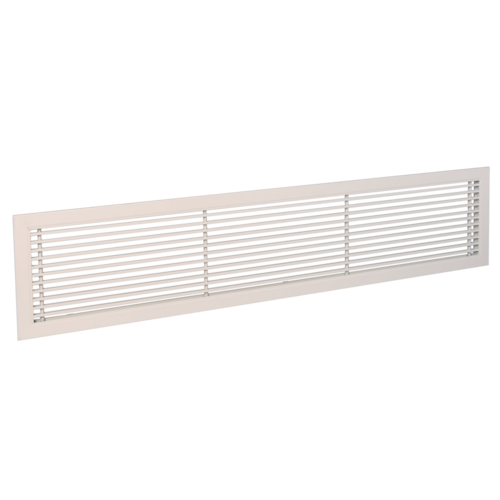

Serie Gridlined Wall - alluminio
Singolo filare di alette fisse con inclinazione 15° oppure doppio filare con alette verticali posteriori mobili regolabili singolarmente (versione GridLined Wall D).
Singolo filare di alette fisse con inclinazione 15° oppure doppio filare con alette verticali posteriori mobili regolabili singolarmente (versione GridLined Wall D).
Benefici del prodotto
- alette fisse orizzontali inclinate di 15°
- fissaggio con clips
- facile da montare / smontare
- finitura su richiesta,
- gamma su misura.
Bocchetta di immissione ed estrazione rettangolare in alluminio naturale o con verniciatura epossidica RAL 9010 opaca 30%.
Singolo filare di alette fisse con inclinazione 15° oppure doppio filare con alette verticali posteriori mobili regolabili singolarmente (versione GridLined Wall D). Disponibile da 200x100 a 2000x800 (BxH).
Bocchetta di immissione ed estrazione rettangolare in alluminio naturale o con verniciatura epossidica RAL 9010 opaca 30%.
Singolo filare di alette fisse con inclinazione 15° oppure doppio filare con alette verticali posteriori mobili regolabili singolarmente (versione GridLined Wall D).
- alluminio anodizzato colore naturale satinato oppure con verniciatura epossidica RAL 9010 opaca 30%

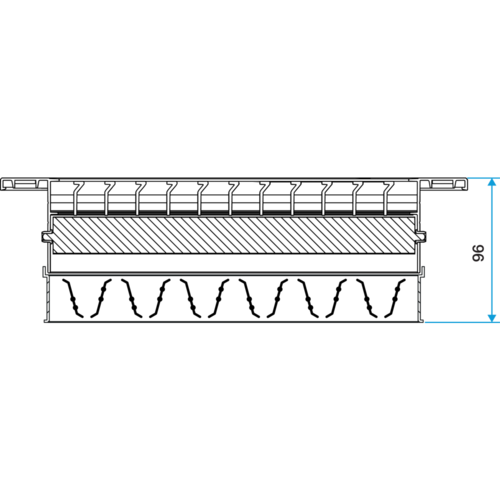

- alette fisse con inclinazione 15° oppure doppio filare con alette verticali posteriori mobili regolabili singolarmente (versione GridLined Wall D)
- accessorio controquadro F4 per installazione a canale o a parete
- accessorio plenum con attacco laterale o posteriore, versione isolata
- montaggio a muro o all’altezza del pavimento,
- fissaggio non a vista con clip o fermagli.
| Riferimenti | Materiale principale | Tipo di finitura | Colore |
|---|---|---|---|
| 11003411 - GRIDLINED Parete | Alluminio |
||
| 11003412 - GRIDLINED Wall D | Alluminio |
||
| 11050245 - GRIDLINED Parete F3 500X100 ANOD | Alluminio |
Alluminio |
Bianco |
| 11050246 - GRIGLIA A PARETE F3 600X100 ANOD cfg | Alluminio |
Alluminio |
Bianco |
| 11050248 - GRIGLIATO MURALE F3 1000X100 ANOD cfg | Alluminio |
Alluminio |
Bianco |
| 11050249 - GRIGIO PARETE F3 300X150 ANOD cfg | Alluminio |
Alluminio |
Bianco |
| 11050251 - GRIGLIA DA PARETE F3 600X150 ANOD cfg | Alluminio |
Alluminio |
Bianco |
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050563 - GRIGLIATO PARETE F3 300X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050565 - GRIGLIATO PARETE F3 500X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050566 - GRATA A DOGHE PARETE F3 600X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050569 - GRANATA PARETE F3 300X150 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050571 - GRATA A LINEE MURA F3 600X150 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050572 - GRIGLIATO PARETE F3 800X150 RAL9010 cfg | Alluminio |
Vernice epossidica |
Bianco |
| 11050573 - GRIGLIATO Parete F3 1000X150 RAL9010 | Alluminio |
Vernice epossidica |
Bianco |
| Riferimenti | H (mm) | L (mm) | H Plenum (mm) |
|---|---|---|---|
| 11003411 - GRIDLINED Parete | |||
| 11003412 - GRIDLINED Wall D | |||
| 11050245 - GRIDLINED Parete F3 500X100 ANOD | 100 |
500 |
|
| 11050246 - GRIGLIA A PARETE F3 600X100 ANOD cfg | 100 |
600 |
|
| 11050248 - GRIGLIATO MURALE F3 1000X100 ANOD cfg | 100 |
1000 |
|
| 11050249 - GRIGIO PARETE F3 300X150 ANOD cfg | 300 |
150 |
|
| 11050251 - GRIGLIA DA PARETE F3 600X150 ANOD cfg | 600 |
150 |
|
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | 200 |
100 |
|
| 11050563 - GRIGLIATO PARETE F3 300X100 RAL9010 cfg | 300 |
100 |
|
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | 400 |
100 |
|
| 11050565 - GRIGLIATO PARETE F3 500X100 RAL9010 cfg | 100 |
500 |
|
| 11050566 - GRATA A DOGHE PARETE F3 600X100 RAL9010 cfg | 600 |
100 |
|
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | 100 |
1000 |
|
| 11050569 - GRANATA PARETE F3 300X150 RAL9010 cfg | 300 |
100 |
|
| 11050571 - GRATA A LINEE MURA F3 600X150 RAL9010 cfg | 600 |
150 |
|
| 11050572 - GRIGLIATO PARETE F3 800X150 RAL9010 cfg | 800 |
150 |
|
| 11050573 - GRIGLIATO Parete F3 1000X150 RAL9010 | 150 |
1000 |
| Riferimenti | Portata comfort per Lw a 40 dB(A) (m³/h) |
|---|---|
| 11003411 - GRIDLINED Parete | |
| 11003412 - GRIDLINED Wall D | |
| 11050245 - GRIDLINED Parete F3 500X100 ANOD | |
| 11050246 - GRIGLIA A PARETE F3 600X100 ANOD cfg | 500 |
| 11050248 - GRIGLIATO MURALE F3 1000X100 ANOD cfg | 650 |
| 11050249 - GRIGIO PARETE F3 300X150 ANOD cfg | 350 |
| 11050251 - GRIGLIA DA PARETE F3 600X150 ANOD cfg | 650 |
| 11050562 - GRIDLINED WALL F3 200X100 RAL9010 cfg | 160 |
| 11050563 - GRIGLIATO PARETE F3 300X100 RAL9010 cfg | 250 |
| 11050564 - GRIDLINED WALL F3 400X100 RAL9010 cfg | 330 |
| 11050565 - GRIGLIATO PARETE F3 500X100 RAL9010 cfg | |
| 11050566 - GRATA A DOGHE PARETE F3 600X100 RAL9010 cfg | 500 |
| 11050568 - GRIDLINED WALL F3 1000X100 RAL9010 cfg | 650 |
| 11050569 - GRANATA PARETE F3 300X150 RAL9010 cfg | 350 |
| 11050571 - GRATA A LINEE MURA F3 600X150 RAL9010 cfg | 650 |
| 11050572 - GRIGLIATO PARETE F3 800X150 RAL9010 cfg | 800 |
| 11050573 - GRIGLIATO Parete F3 1000X150 RAL9010 | 1000 |
