Serie LINED® Slim - alluminio

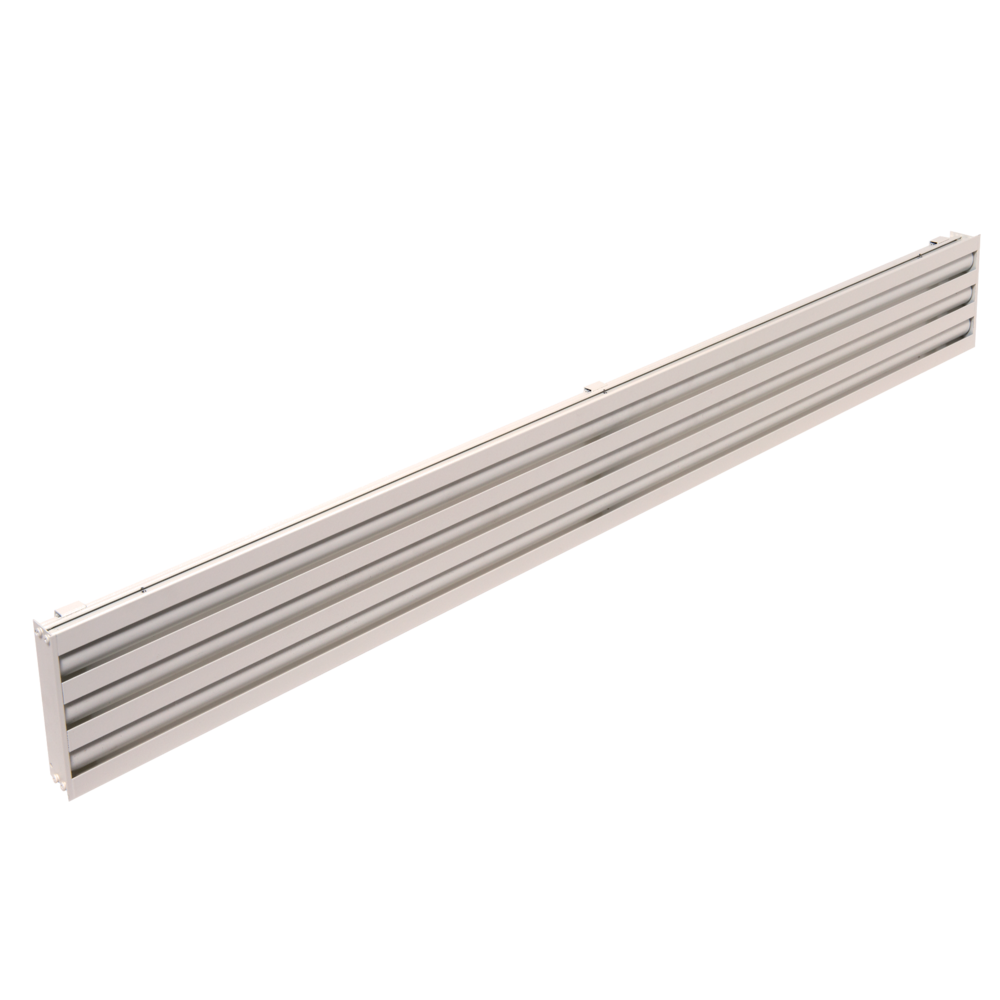

Il diffusore LINED® Slim si installa a soffitto usando un plenum di raccordo. Il modello per immissione assicura una diffusione regolabile grazie al deflettore orientabile al centro di ogni fenditura. Il modello per estrazione, apribile, permette di integrare un filtro.

• diffusione regolabile grazie al deflettore orientabile al centro di ogni fenditura,
• possibilità di immissione verticale,
• struttura e deflettore in alluminio,
• finitura:
  • standard bianca RAL 9003,
  • finitura AldesArchitect,
• larghezza fenditura 25 mm.
• modello immissione con deflettori orientabili LINED® Slim S,
• modello estrazione con deflettori fissi LINED® Slim E,
• modello estrazione con deflettori fissi e corpo centrale ispezionabile per l’accesso al filtro situato nel plenum di raccordo LINED® Slim EO:
  • corpo centrale montato su cerniere e chiusura push-push,
  • disponibile solo a partire da 3 fenditure,
  • lunghezza max 1500 mm.
• fissaggio al plenum non a vista:
  • regolabile con accesso sotto al diffusore (tipo S3),
  • oppure direttamente con viti autoperforanti sui lati del plenum (tipo S2).
• il fissaggio S2 è raccomandato per i soffitti sospesi e incompatibili con soffitti non rimovibili (tipo stucco o cartongesso).

• accessori:

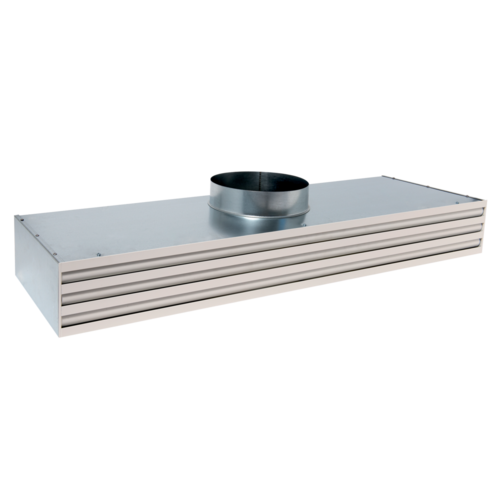

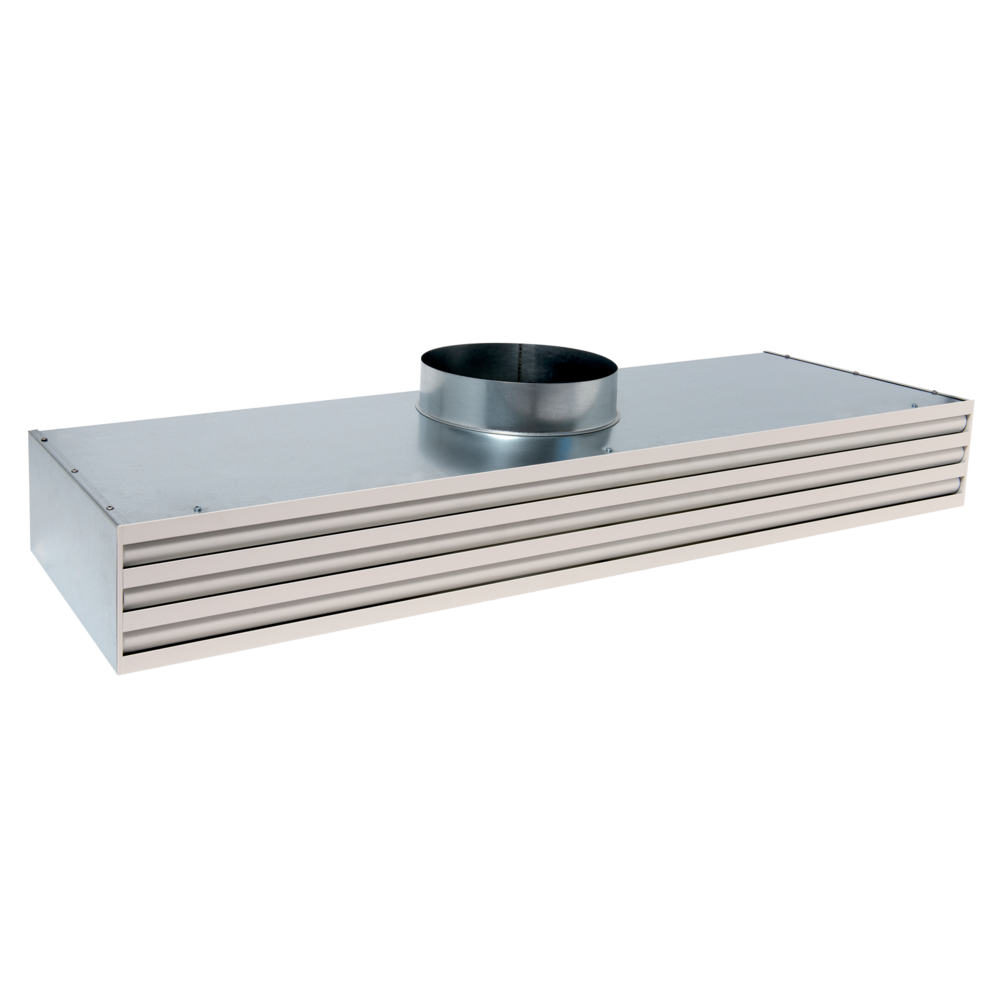

  • plenum di raccordo in lamiera di acciaio galvanizzato con attacco laterale versione semplice o isolata,
  • filtro G3 M1,
  • serranda a ghigliottina montata nell’attacco del plenum.

Il diffusore LINED® Slim s'installa al soffitto con un plenum usando un elemento di fissaggio a scelta a seconda del tipo di soffitto.
