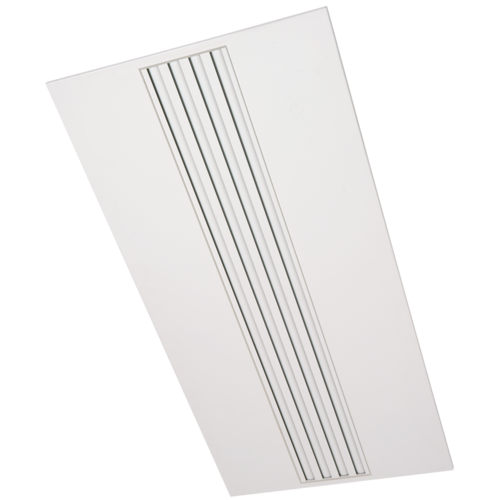

LINED® TP è un diffusore lineare in alluminio a fenditure regolabili per pannello controsoffitto che permette l’immissione o l’estrazione di aria negli impianti di ventilazione o di condizionamento negli edifici del terziario. Il diffusore è disponibile da 1 a 8 fenditure e da 600 x 300 a 1350 x 675 mm. Le fenditure sono di 25 mm di larghezza. Posizionamento a soffitto usando il plenum. La struttura del diffusore è in alluminio anodizzato colore naturale bianco RAL 9003 opaco 30%, oppure verniciato con altre finiture RAL o con finitura AldesArchitect®.
Benefici del prodotto
- sostituisce un pannello da soffitto sospeso standard,
- adatto alle ossature di tipo “Tbar” e “Fine-Line”,
- compatibile con l’offerta AldesArchitect®.
- diffusione regolabile,
- aspetto immissione e estrazione identiche,
- possibilità di filtrazione all’estrazione.
Il diffusore LINED® TP si installa a soffitto usando un plenum di raccordo. Il modello per immissione assicura una diffusione regolabile grazie al deflettore orientabile al centro di ogni fenditura. Il modello per estrazione, apribile, permette di integrare un filtro.
- diffusione regolabile grazie al deflettore orientabile al centro di ogni fenditura,
- possibilità di immissione verticale,
- diffusore pensato per sostituire un pannello da soffitto sospeso standard tipo “Tbar” o “Fine-line”,
- struttura e deflettori in alluminio,
- piastra di compensazione soffitto in acciaio,
-
finitura:
- standard bianca RAL 9003,
- finitura AldesArchitect®.
- larghezza fenditura 25 mm,
- modello immissione con deflettori orientabili LINED® TP S,
- modello estrazione con deflettori fissi LINED® TP E,
-
modello estrazione con deflettori fissi e corpo centrale ispezionabile per l’accesso al filtro situato nel plenum di raccordo LINED® TP EO:
- corpo centrale montato su cerniere e chiusura push-push,
- disponibile solo a partire da 3 fenditure,
- lunghezza max pannello da soffitto 1500 mm.
- fissaggio al plenum non a vista, con vite autoperforante.
-
accessori:
- plenum di raccordo in lamiera di acciaio galvanizzato con attacco laterale versione semplice o isolata,
- filtro G3 M1,
- serranda a ghigliottina montata nell’attacco del plenum.
Il diffusore LINED® TP s'installa al soffitto con un plenum e usando un elemento di fissaggio a scelta a seconda del plenum e del tipo di soffitto.
| Riferimenti | Numero di fessure | Tipo di finitura |
|---|---|---|
| 11002307 - LINED® TP S | ||
| 11002308 - LINED® TP E | ||
| 11002309 - LINED® TP EO | ||
| 11003587 - LINED TP 600X600 2F RAL9003 | 2 |
Alluminio |
| 11003589 - LINED TP 600X600 4F RAL9003 | 4 |
Alluminio |
| 11003590 - LINED TP 600X600 5F RAL9003 | 5 |
Alluminio |
| 11003586 - LINED TP 600X600 1F RAL9003 | 1 |
Alluminio |
| 11003591 - LINED TP 600X600 6F RAL9003 | 6 |
Alluminio |

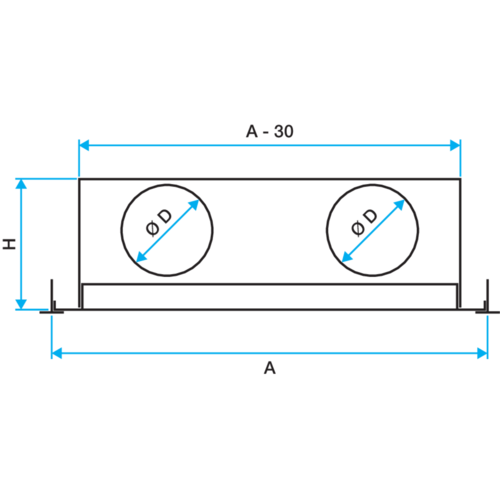

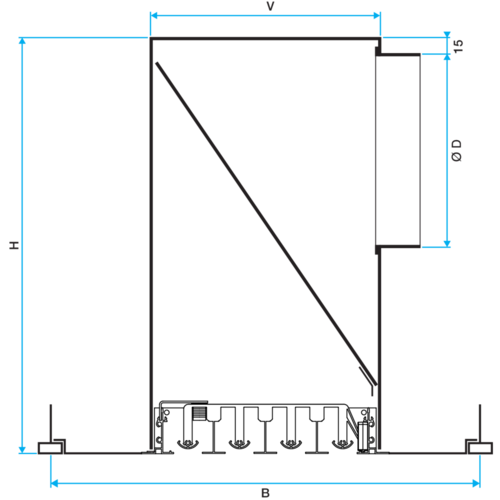

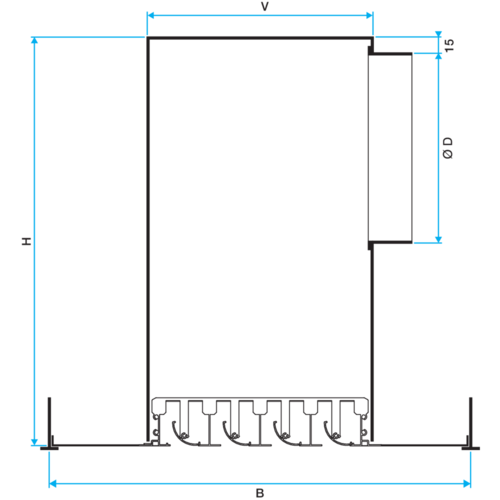

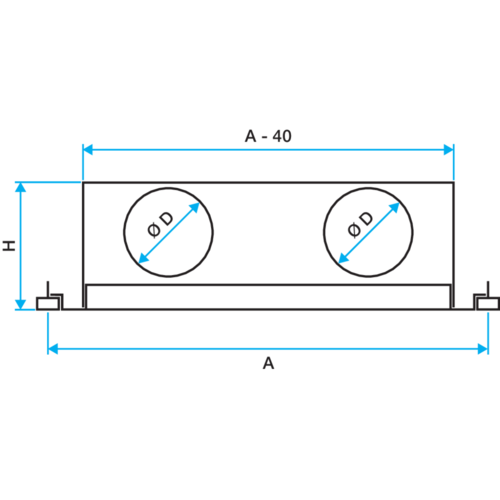

| Riferimenti | H (mm) | L (mm) |
|---|---|---|
| 11002307 - LINED® TP S | ||
| 11002308 - LINED® TP E | ||
| 11002309 - LINED® TP EO | ||
| 11003587 - LINED TP 600X600 2F RAL9003 | 600 |
600 |
| 11003589 - LINED TP 600X600 4F RAL9003 | 600 |
600 |
| 11003590 - LINED TP 600X600 5F RAL9003 | 600 |
600 |
| 11003586 - LINED TP 600X600 1F RAL9003 | ||
| 11003591 - LINED TP 600X600 6F RAL9003 |

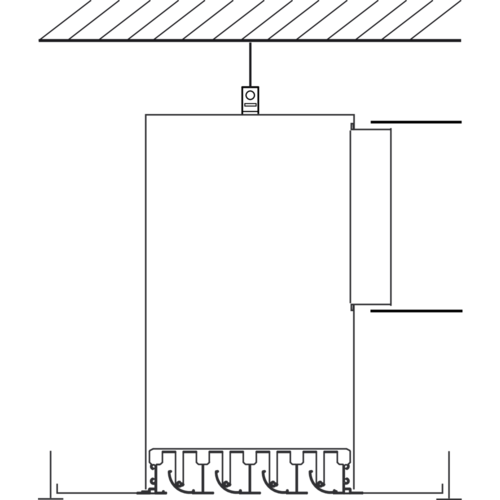

Posa in opera con fissaggio S2: usare delle viti autoperforanti.
