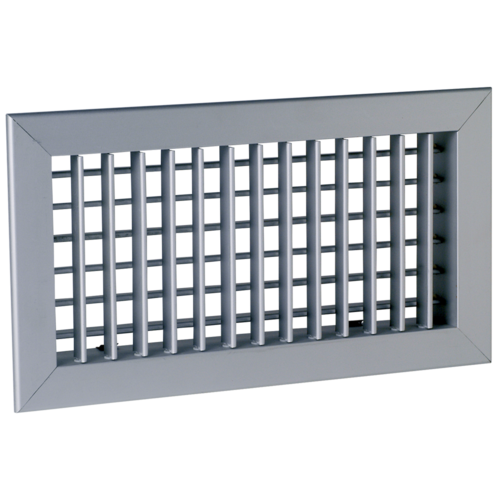

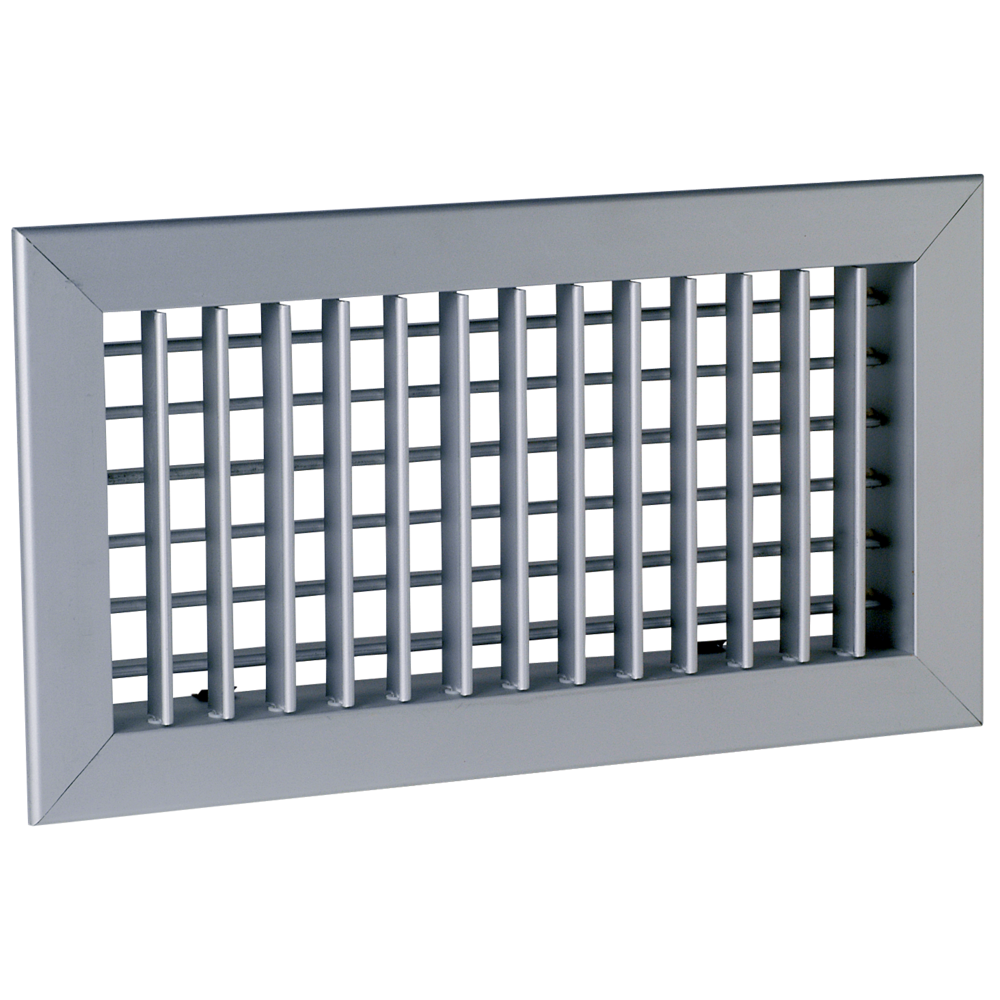

Serie SC 102 D - acciaio Griglia a muro

Serie SC 102 D - acciaio

Griglia a muro

Bocchetta di immissione rettangolare in acciaio con verniciatura epossidica RAL 9010. Doppio filare di alette mobili regolabili singolarmente.

Vedi riferimenti

Bocchetta di estrazione rettangolare in acciaio con verniciatura epossidica RAL 9010. Doppio filare di alette mobili regolabili singolarmente.
Alette orizzontali e verticali distanziate 20 mm.

Benefici del prodotto

alette regolabili
fissaggio con clips
facile da montare / smontare

Principi operativi

Bocchetta di immissione rettangolare in alluminio anodizzato. Doppio filare di alette mobili regolabili singolarmente.

Alette orizzontali e verticali distanziate 20 mm. Dimensioni disponibili da 200x100 a 1000x300 (BxH). Altre misure e verniciature RAL su richiesta.

Caratteristiche principali

Bocchetta di immissione rettangolare in alluminio anodizzato. Doppio filare di alette mobili regolabili singolarmente.

Alette orizzontali e verticali distanziate 20 mm.

Specifiche tecniche

alluminio anodizzato, colore naturale satinato,
alette orizzontali e verticali mobili, regolabili singolarmente, distanziate di 20 mm
accessorio controquadro F4 per installazione a canale o a parete
accessorio plenum con attacco laterale o posteriore, versione isolata

Posa in opera

montaggio a muro,
fissaggio F3 non a vista con clip a frizione.

Riferimenti	Materiale principale	Tipo di finitura	Colore
11050073 - SC102D F3 800X200	Alluminio	Vernice epossidica	Bianco
11002023 - SC 102D	Alluminio
11050060 - SC102D F3 200X100	Alluminio	Vernice epossidica	Bianco
11050061 - SC102D F3 250X100	Alluminio	Vernice epossidica	Bianco
11050062 - SC102D F3 300X100	Alluminio	Vernice epossidica	Bianco
11050063 - SC102D F3 400X100	Alluminio	Vernice epossidica	Bianco
11050066 - SC102D F3 300X150	Alluminio	Vernice epossidica	Bianco
11050067 - SC102D F3 400X150	Alluminio	Vernice epossidica	Bianco
11050069 - SC102D F3 600X150	Alluminio	Vernice epossidica	Bianco
11050070 - SC102D F3 400X200	Alluminio	Vernice epossidica	Bianco
11050072 - SC102D F3 600X200	Alluminio	Vernice epossidica	Bianco

Riferimenti	H (mm)	L (mm)
11050073 - SC102D F3 800X200	200	800
11002023 - SC 102D
11050060 - SC102D F3 200X100	100	200
11050061 - SC102D F3 250X100	100	250
11050062 - SC102D F3 300X100	100	300
11050063 - SC102D F3 400X100	100	400
11050066 - SC102D F3 300X150	150	300
11050067 - SC102D F3 400X150	150	400
11050069 - SC102D F3 600X150	150	600
11050070 - SC102D F3 400X200	200	400
11050072 - SC102D F3 600X200	200	600

Riferimenti	Portata comfort per Lw < NR 25 (m³/h)
11050073 - SC102D F3 800X200	1500
11002023 - SC 102D
11050060 - SC102D F3 200X100	200
11050061 - SC102D F3 250X100	250
11050062 - SC102D F3 300X100	300
11050063 - SC102D F3 400X100	400
11050066 - SC102D F3 300X150	450
11050067 - SC102D F3 400X150	700
11050069 - SC102D F3 600X150	900
11050070 - SC102D F3 400X200	800
11050072 - SC102D F3 600X200	1200

Riferimenti ai prodotti e agli accessori

SC102D F3 800X200

11050073
Accessori
- Contro telaio F4 800X200

  11053774
- MTF3 800X200/2XD200 PLENUM PA

  11053651
- MEF3 800X200/2XD200 PLENUM PC

  11053681
- REGISTRO RECT SGS 800X200

  11053254
SC 102D

11002023
SC102D F3 200X100

11050060
Accessori
- Contro-telaio F4 200X100

  11053761
- MTF3 200X100/D80 PLENITUDINE PA

  11053632
- MEF3 200X100/D80 PLENUM PC

  11053662
- REGISTRO RETT SGS 200X100

  11053241
- MEI(5)F3 200X100D125 PLEN PC

  11053391
- MEF3 200x100D125 PLENUM PC CLIM cfg

  11053381
SC102D F3 250X100

11050061
Accessori
- Contro-telaio F4 250X100

  11053762
- MTF3 250X100/D100 PLENUM PA

  11053633
- MEF3 250X100/D100 PLENUM PC

  11053663
- REGISTRO RECT SGS 250X100

  11053242
SC102D F3 300X100

11050062
Accessori
- Contro telaio F4 300X100.

  11053763
- MTF3 300X100/D125 PLENUM PA

  11053634
- MEF3 300X100/D125 PLENUM PC

  11053664
- REGISTRO RECT SGS 300X100

  11053243
- MEI(5)F3 300X100D160 PLEN PC

  11053392
- MEF3 300x100D160 PLENUM PC CLIM cfg

  11053382
SC102D F3 400X100

11050063
Accessori
- Controfiscale F4 400X100

  11053764
- MTF3 400X100/D125 PLENUM PA

  11053635
- MEF3 400X100/D125 PLENUM PC

  11053665
- RETTANGOLARE REGISTRO SGS 400X100

  11053244
SC102D F3 300X150

11050066
Accessori
- Controquadro F4 300X150

  11053767
- MTF3 300X150/D160 PLENUM PA

  11053641
- MEF3 300X150/D160 PLENUM PC

  11053671
- REGISTRO RETTANGOLARE SGS 300X150

  11053247
SC102D F3 400X150

11050067
Accessori
- Contro telaio F4 400X150

  11053768
- MTF3 400X150/D160 PLENITETE PA

  11053642
- MEF3 400X150/D160 PLENUM PC

  11053672
- REGISTRO RETT SGS 400X150

  11053248
SC102D F3 600X150

11050069
Accessori
- Contro-telaio F4 600X150

  11053770
- MTF3 600X150/D160 PLENUM PA

  11053644
- MEF3 600X150/D160 PLENUM PC

  11053674
- REGISTRO RECT SGS 600X150

  11053250
SC102D F3 400X200

11050070
Accessori
- Contro-telaio F4 400X200

  11053771
- MTF3 400X200/D200 PLENUM PA

  11053648
- MEF3 400X200/D200 PLENUM PC

  11053678
- REGISTRO RETTANGOLARE SGS 400X200

  11053251
- MEI(5)F3 400X200D200 PLEN PC

  11053394
SC102D F3 600X200

11050072
Accessori
- Contro telaio F4 600X200

  11053773
- MTF3 600X200/D200 PLENUM PA

  11053650
- MEF3 600X200/D200 PLENUM PC

  11053680
- REGISTRO RECT SGS 600X200

  11053253

Documenti

documento

Serie-SC-101-102D Testo di capitolato

Testi di Prescrizione

53 Ko
