Serie SC 319 R - acciaio
Diffusore a soffitto
Serie SC 319 R - acciaio
Diffusore a soffitto

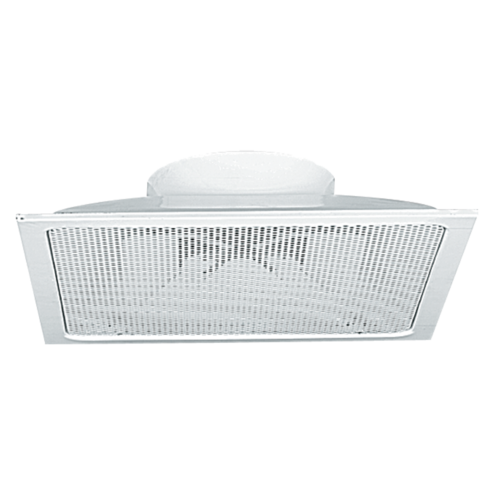

SC 319 R è un diffusore quadrato in lamiera traforata per estrazione dell’aria.
Serie SC 319 R - acciaio
Il SC 319 R è un diffusore di ripresa d'aria quadrato con lamiera forata apribile. Si integra nei soffitti in staff e pannelli di cartongesso. Assicura un'efficace ripresa dell'aria negli impianti di ventilazione, riscaldamento e condizionamento. Questo diffusore è in acciaio con vernice epossidica bianca RAL 9003 opaca al 30% di brillantezza. È dotato di fissaggi non visibili. Si collega direttamente a un condotto circolare.
Il diffusore SC 319 R si installa in soffitto stucco o cartongesso. Inoltre è apribile per consentire un più facile accesso per l’installazione del filtro e la manutenzione.
- diffusore di estrazione,
- lamiera traforata rimovibile,
- finitura acciaio vernice epossidica, colore bianco RAL 9003,
- fissaggio alla soletta in calcestruzzo non a vista con staffe montate sul diffusore (fissaggio F16),
- raccordo diretto su condotto circolare.
-
accessorio:
- filtro piano efficacia G3 classificazione al fuoco M1,
- plenum in acciaio galvanizzato con attacco laterale (NE).
Il diffusore SC 319 R si installa a filo soffitto. Si raccorda direttamente sul condotto aeraulico.

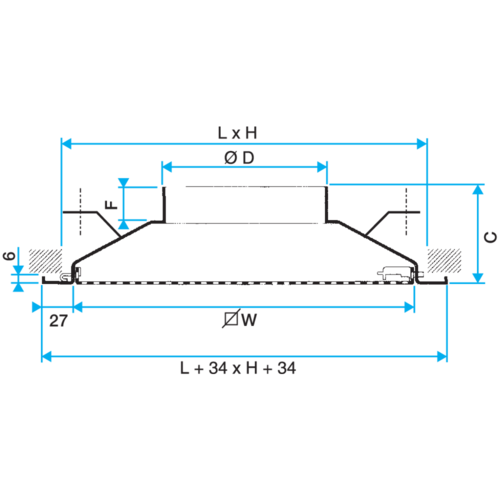

| Riferimenti | C (mm) | F (mm) | H3 (mm) | L x A (mm) | W (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11002149 - SC319R 562x562 D315 AxB=600² | ||||||
| 11051170 - SC319R F16 D160 300x300 | 98 |
55 |
260 |
300X300 |
280 |
160 |
| 11051171 - SC319R F16 D200 400x400 | 108 |
60 |
310 |
400X400 |
380 |
200 |
| 11051172 - SC319R F16 D250 500x500 | 122 |
60 |
380 |
500X500 |
480 |
250 |
| 11051173 - SC319R F16 D315 562x562 AxB 600x600 | 135 |
60 |
430 |
562X562 |
545 |
315 |
| Riferimenti | Portata comfort per Lw 40 dB(A) (ripresa con filtro) (m³/h) | Portata comfort per Lw 40 dB(A) con A (immissione) (m³/h) |
|---|---|---|
| 11002149 - SC319R 562x562 D315 AxB=600² | ||
| 11051170 - SC319R F16 D160 300x300 | 250 |
250 |
| 11051171 - SC319R F16 D200 400x400 | 450 |
400 |
| 11051172 - SC319R F16 D250 500x500 | 650 |
600 |
| 11051173 - SC319R F16 D315 562x562 AxB 600x600 | 900 |
900 |
