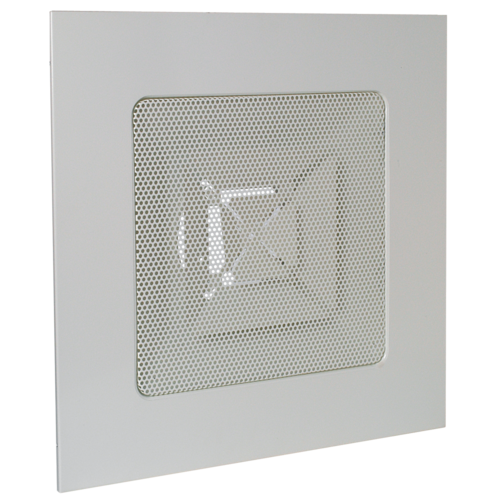

SC 369 R è un diffusore di estrazione aria quadrato in lamiera traforata apribile. Si installa al posto di un pannello da soffitto 600x600 o 675x675. Garantisce una buona estrazione dell’aria negli impianti di ventilazione, riscaldamento e climatizzazione. Il diffusore è in acciaio con vernice epossidica bianca RAL 9003 opaca 30% di brillantezza. È inoltre dotato di elementi di fissaggio non a vista. Si raccorda direttamente su un condotto circolare.
Il diffusore SC 369 R si installa al posto di un pannello da soffitto 600x600 o 675x675. Inoltre è apribile per consentire un più facile accesso per l’installazione del filtro e la manutenzione.
- diffusore di estrazione quadrato a lamiera traforata con apertura SC 369R,
-
acciaio con vernice epossidica:
- standard: bianco RAL 9003 opaco 30%,
- opzione: altri RAL.
- fissaggio alla soletta in calcestruzzo non a vista con staffe montate sul diffusore (fissaggio F16),
- montaggio a filo soffitto per pannello soffitto 600x600 o 675x675,
-
fissaggio non a vista:
- F0: con viti laterali nel collo,
- F16: con 3 staffe di ancoraggio rivettate sulla struttura.
-
raccordo:
- direttamente su condotto circolare,
- tramite un plenum.
- isolamento termico sull’esterno della struttura (opzione).
-
accessorio:
- filtro piano efficacia G3 classificazione al fuoco M1,
- plenum in acciaio galvanizzato con attacco laterale (NE).
Il diffusore SC 319 R si installa a filo soffitto. Si raccorda direttamente sul condotto aeraulico.

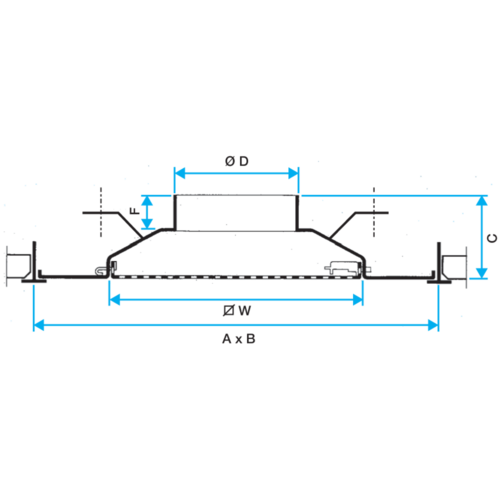

| Riferimenti | A x B* (mm) | C (mm) | F (mm) | H3 (mm) | L x A (mm) | W (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|---|
| 11002587 - SC360R D200 AxB=600² (c66.4) | |||||||
| 11051135 - SC369R F16 D160 AxB=600x600 (c66.3) | 600X600 |
98 |
55 |
260 |
600X600 |
280 |
160 |
| 11051136 - SC369R F16 D200 AxB=600x600 (c66.4) | 600X600 |
108 |
60 |
310 |
600X600 |
380 |
200 |
| 11051137 - SC369R F16 D250 AxB=600x600 (c66.5) | 600X600 |
122 |
60 |
380 |
600X600 |
480 |
250 |
| Riferimenti | Portata comfort per Lw 40 dB(A) (ripresa con filtro) (m³/h) | Portata comfort per Lw 40 dB(A) con A (immissione) (m³/h) |
|---|---|---|
| 11002587 - SC360R D200 AxB=600² (c66.4) | ||
| 11051135 - SC369R F16 D160 AxB=600x600 (c66.3) | 250 |
250 |
| 11051136 - SC369R F16 D200 AxB=600x600 (c66.4) | 450 |
400 |
| 11051137 - SC369R F16 D250 AxB=600x600 (c66.5) | 650 |
600 |
