SC 831 è un diffusore circolare concentrico in acciaio che diffonde aria fissa in immissione orizzontale.
Serie SC 831 - acciaio

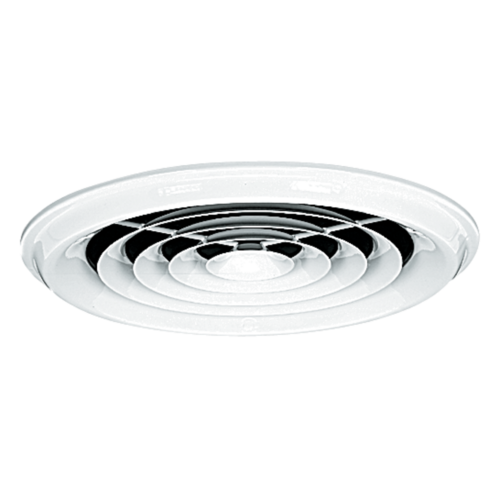

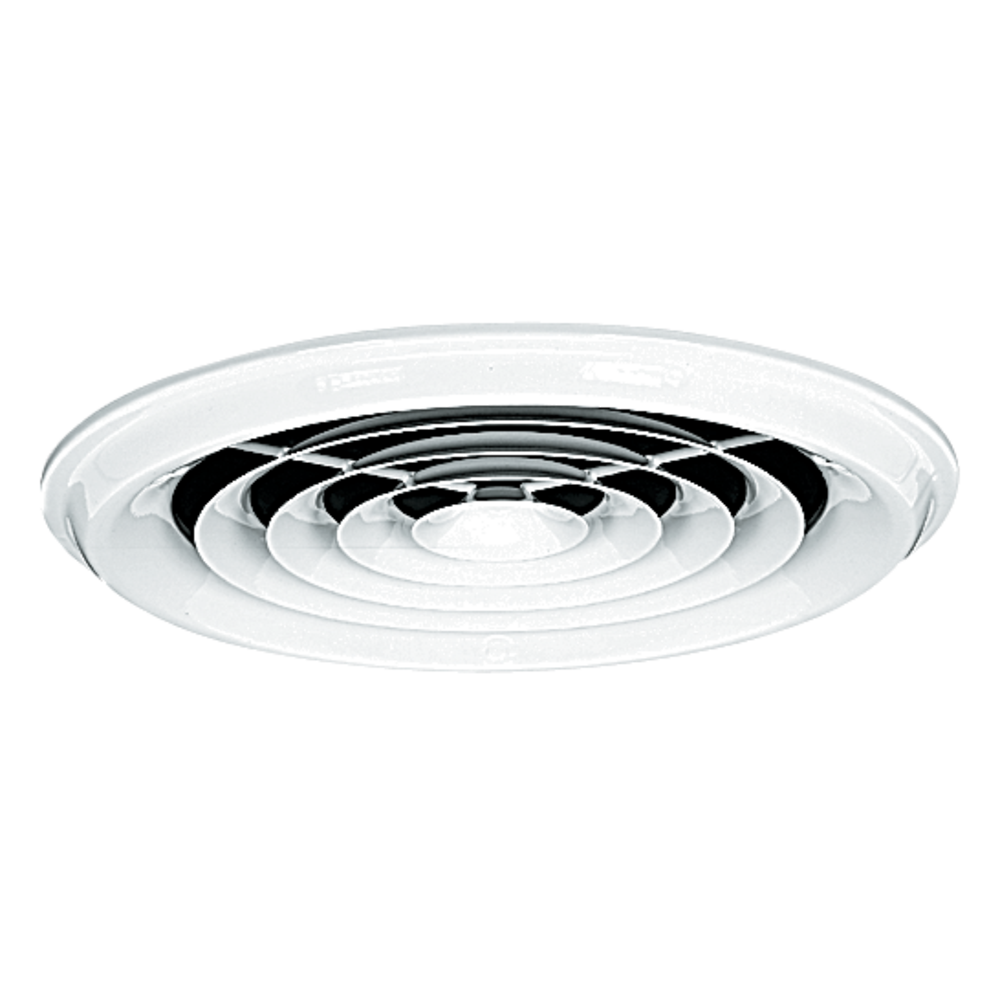

SC 831 è un diffusore circolare concentrico fisso in acciaio che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Si raccorda direttamente a un condotto o tramite plenum per permettere una diffusione dell’aria fissa, orizzontale e omogenea. Il diffusore è in acciaio con vernice epossidica bianca RAL 9003 opaca 30% di brillantezza.
Il diffusore SC 831 si installa direttamente su un condotto o sul soffitto tramite plenum per permettere una diffusione dell’aria fissa, orizzontale e omogenea.
- diffusore circolare concentrico fisso in acciaio SC 831,
- cono circolare concentrico in acciaio imbutito,
-
acciaio con vernice epossidica:
- standard: bianco RAL 9003 opaco 30% brillantezza,
- opzione: altri RAL.
-
fissaggio:
- a vista con vite nel soffitto all’altezza del cono esterno,
- raccordo su circuito circolare con anello di montaggio FR o serranda BY.
-
raccordo:
- su condotto circolare diametro da 160 a 355 mm,
- tramite un plenum.
-
accessori:
- anello di montaggio FR in acciaio,
- serranda BY in acciaio con funzione anche di anello di montaggio,
- plenum di raccordo LRE in acciaio galvanizzato.
L'a diffusore SC 831 viene installato a soffitto. Il fissaggio a vista avviene tramite viti sul cono esterno o su un condotto esposto con l'ausilio di un anello di montaggio.

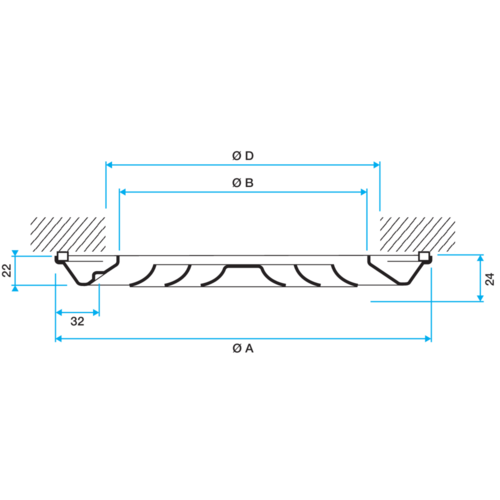

| Riferimenti | E (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|
| 11051020 - SC 831 F1 D160 RAL9010 STD | 24 |
230 |
134 |
160 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 30 |
282 |
186 |
200 |
| 11051022 - SC 831 F1 D250 RAL9010 STD | 35 |
334 |
238 |
250 |
| 11051023 - SC 831 F1 D315 RAL9010 STD | 40 |
386 |
290 |
315 |
| 11051024 - SC 831 F1 D355 RAL9010 STD | 45 |
440 |
340 |
355 |
| 11053440 - FR D160 | ||||
| 11053441 - FR D200 | ||||
| 11053442 - FR D250 | ||||
| 11053443 - FR D315 | ||||
| 11053444 - FR D355 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051020 - SC 831 F1 D160 RAL9010 STD | 250 |
| 11051021 - SC 831 F1 D200 RAL 9010 STD | 450 |
| 11051022 - SC 831 F1 D250 RAL9010 STD | 600 |
| 11051023 - SC 831 F1 D315 RAL9010 STD | 900 |
| 11051024 - SC 831 F1 D355 RAL9010 STD | 1200 |
| 11053440 - FR D160 | |
| 11053441 - FR D200 | |
| 11053442 - FR D250 | |
| 11053443 - FR D315 | |
| 11053444 - FR D355 |
