Serie SC 832 TP - Acciaio
Serie SC 832 TP - Acciaio

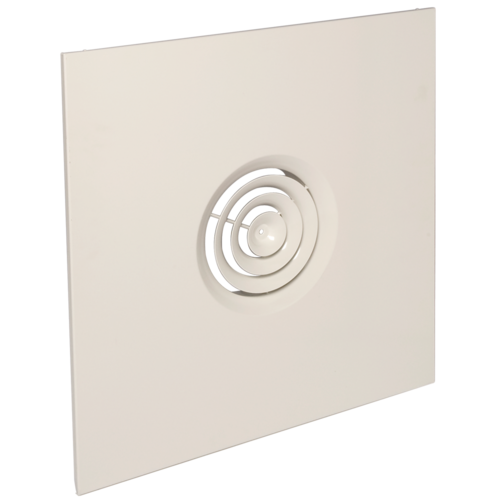

SC 832 TP è un diffusore concentrico in acciaio che diffonde aria fissa in immissione orizzontale, pensato per sostituire un pannello di soffitto standard.
Serie SC 832 TP - Acciaio
SC 832 è un diffusore concentrico fisso in acciaio che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. È pensato per sostituire un pannello di soffitto standard 600x600 mm. Il diffusore è in acciaio con vernice epossidica bianca RAL 9003 opaca 30% di brillantezza.
Il diffusore SC 832 si installa al posto di un pannello da controsoffitto standard 600x600. Garantisce un’immissione orizzontale e una diffusione dell'aria fissa.
- diffusore concentrico fisso in acciaio SC 832,
- lamiera di compensazione quadrata in acciaio,
-
acciaio con vernice epossidica:
- standard: bianco RAL 9003 opaco 30% brillantezza,
- opzione: altri RAL.
-
fissaggio:
- al posto di un pannello da soffitto da 600x600 mm,
- raccordo su circuito circolare direttamente sul collo
-
raccordo:
- fuori tutto adatto ai soffitti a T 600x600 mm,
- tramite un plenum.
-
accessori:
- serranda BR tipo farfalla con 2 lame a V,
- plenum di raccordo LRE in acciaio galvanizzato.
Il diffusore SC 832 TP si installa al posto di un pannello da controsoffitto standard 600x600 mm.

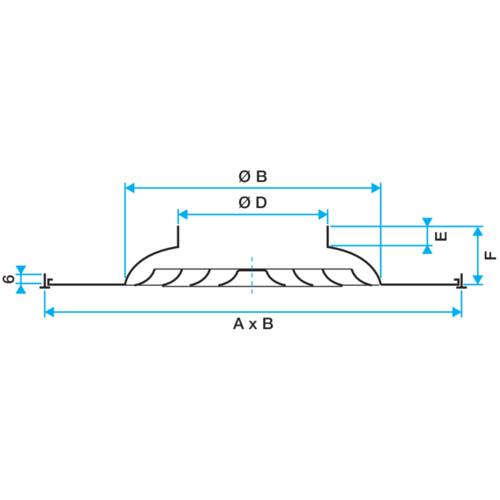

| Riferimenti | A x B* (mm) | E (mm) | F (mm) | P (mm) | Ø B (mm) | Ø D (mm) |
|---|---|---|---|---|---|---|
| 11051015 - SC 832 TP F0 D160 (AxB=600x600) | 600X600 |
60 |
35 |
270 |
188 |
160 |
| 11051016 - SC 832 TP F0 D200 (AxB=600x600) | 600X600 |
65 |
35 |
310 |
235 |
200 |
| 11051017 - SC 832 TP F0 D250 (AxB=600x600) | 600X600 |
90 |
50 |
360 |
294 |
250 |
| 11051018 - SC 832 TP F0 D315 (AxB=600x600) | 600X600 |
95 |
50 |
425 |
370 |
315 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051015 - SC 832 TP F0 D160 (AxB=600x600) | 250 |
| 11051016 - SC 832 TP F0 D200 (AxB=600x600) | 450 |
| 11051017 - SC 832 TP F0 D250 (AxB=600x600) | 600 |
| 11051018 - SC 832 TP F0 D315 (AxB=600x600) | 900 |
