Serie SF 704 R TP - Acciaio
Diffusore a soffitto
Serie SF 704 R TP - Acciaio
Diffusore a soffitto
SF 704 R TP è un diffusore quadrato da soffitto con 4 direzioni di immissione e plenum integrato per la diffusione di aria nei locali del terziario.
Serie SF 704 R TP - Acciaio

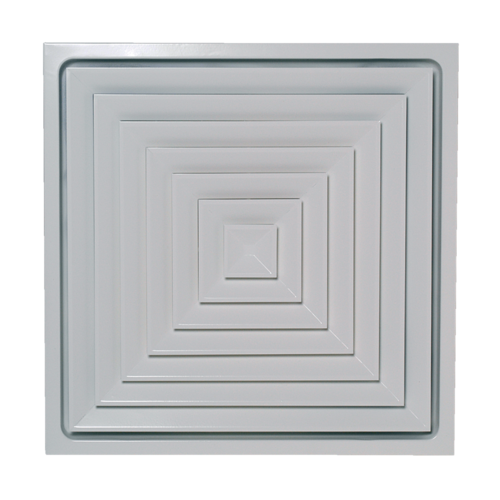

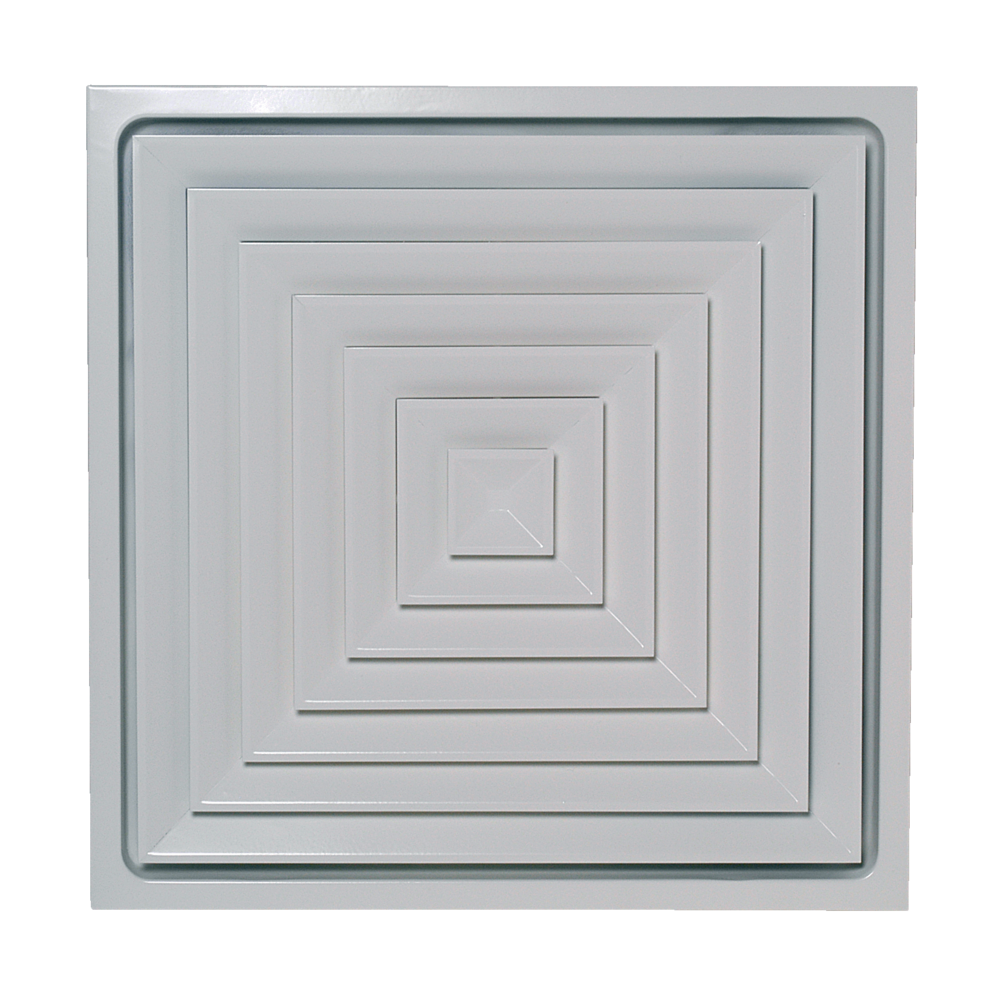

SF 704 R TP è un diffusore a soffitto quadrato con 4 direzioni di immissione che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Integra un plenum di raccordo in acciaio galvanizzato. Il diffusore è in acciaio con vernice epossidica bianca RAL 9003 30% brillantezza. Si installa a filo soffitto al posto di un pannello da soffitto standard 600 x 600 mm ed è adatto alle ossature di soffitti sospesi tipo “Tbar”.
Il diffusore SF 704 R TP si installa a filo soffitto al posto di un pannello da soffitto standard 600 x 600 mm. Si tratta di un diffusore quadrato in acciaio con 4 direzioni di immissione e plenum integrato.
- diffusore da soffitto quadrato,
- immissione orizzontale multidirezionale,
- 4 direzioni di immissione,

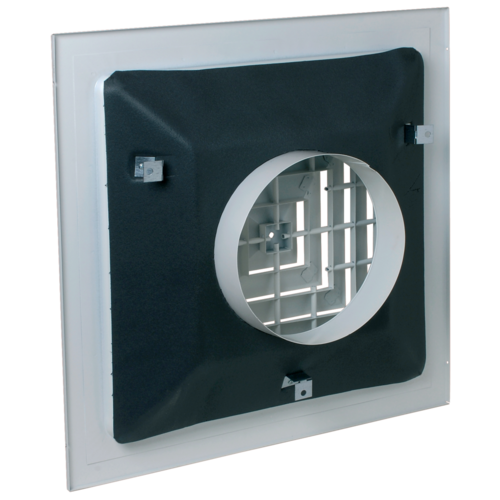

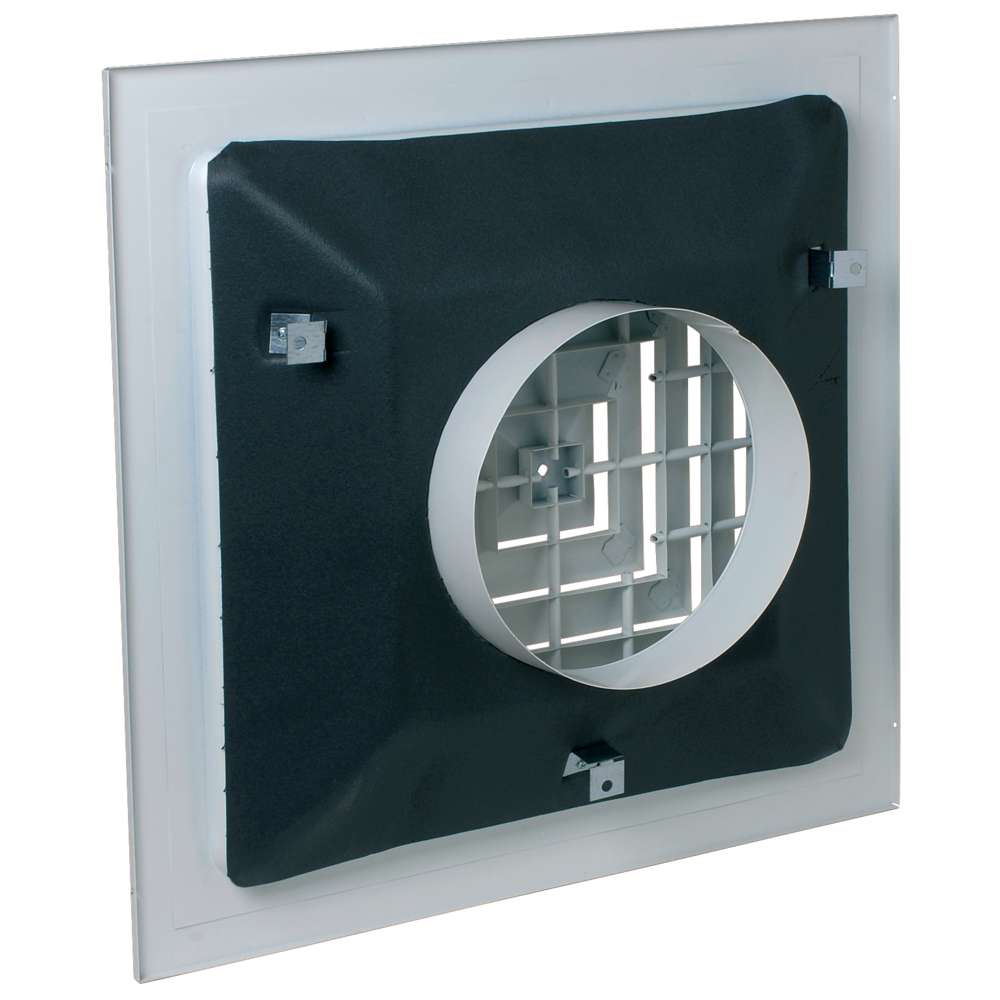

- plenum di raccordo integrato nel diffusore,
- telaio esterno e corpo centrale in lamiera di acciaio profilata,
- corpo centrale rimovibile e intercambiabile,
- telaio largo 27 mm,
- finitura con vernice epossidica bianca RAL 9003 30% brillantezza,
- installazione a filo soffitto al posto di un pannello da soffitto standard 600 x 600 mm
- adatto alle ossature di soffitti sospesi tipo “Tbar”.
-
accessori:
- BR: serranda tipo farfalla con 2 o 4 lame a V secondo il diametro,
- isolamento termico esterno del diffusore.
Il diffusore SF 704 R TP si installa a filo soffitto al posto di un pannello da soffitto standard 600 x 600 mm.
| A x B* (mm) | C (mm) | F (mm) | Ø D (mm) | Dimensioni A x B (mm) |
|---|---|---|---|---|
| 600X600 |
98 |
55 |
160 |
600X600 |
| Portata comfort < 35dBA (m³/h) |
|---|
| 300 |
