Serie SF 785 - Acciaio
Serie SF 785 - Acciaio

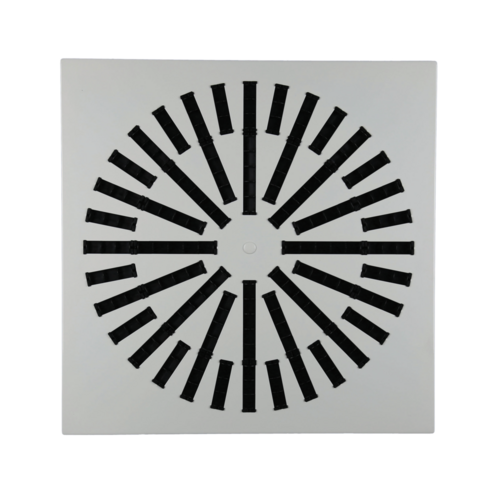

SF 785 è un diffusore quadrato regolabile a getto elicoidale che diffonde l’aria nei locali del terziario.
Serie SF 785 - Acciaio

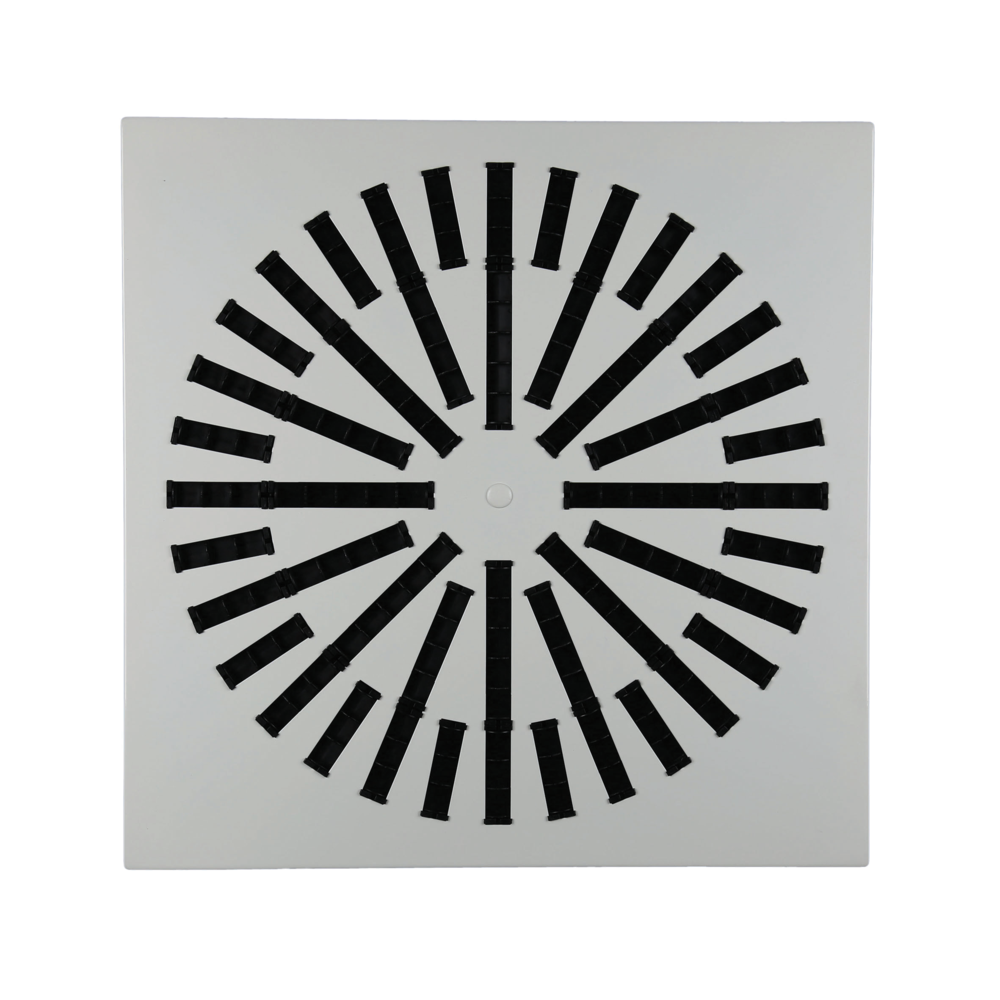

SF 785 è un diffusore da soffitto regolabile a getto elicoidale in acciaio che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Il diffusore permette una rapida omogeneizzazione delle temperature. È particolarmente adatto agli impianti ad elevata percentuale di miscelazione e soffitti bassi. È disponibile dalla misura 400 x 400 alla misura 825 x 825 mm (e 600 x 600 mm per pannelli controsoffitto). La finitura proposta è con vernice epossidica bianca RAL 9003 - 85%, con deflettori in plastica nera RAL 9005.
Benefici del prodotto
- diffusione a getto elicoidale,
- ideale per gli impianti ad elevata percentuale di miscelazione.
Il diffusore SF 785 si installa su qualsiasi tipo di soffitto stucco, cartongesso o sospeso. Questo diffusore quadrato regolabile consente di diffondere aria sotto forma di getto elicoidale.
- diffusore regolabile a getto elicoidale in acciaio,
- rapida omogeneizzazione delle temperature,
- elevata percentuale di miscelazione,
- installazione con soffitti bassi,
- disponibile in versione da 400 x 400 a 825 x 825 mm o per pannelli controsoffitto da 600 x 600 mm,
- finitura con vernice epossidica bianca RAL 9003 - 85% con deflettori in plastica nera RAL 9005,
- lamelle regolabili in polipropilene nero,
- fissaggio al plenum tramite vite centrale (F7) per soffitti non rimovibili di tipo stucco o cartongesso,
- fissaggio alla soletta in calcestruzzo non a vista con staffe situate sul plenum di raccordo.
-
accessori:
- plenum di raccordo RE con attacco laterale,
- plenum di raccordo RT con attacco superiore,
- ripartitore di flusso integrato.
L'unità di diffusione SF 785 viene installata a soffitto utilizzando un fissaggio a vite non visibile sul lato del diffusore per soffitti sospesi. Utilizzare il fissaggio a vite centrale e un ponte per soffitti in staff o BA 13. Il sistema deve essere fissato alla lastra di cemento utilizzando staffe posizionate sul plenum.
| Riferimenti | Numero di fessure |
|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 16 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 24 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 32 |

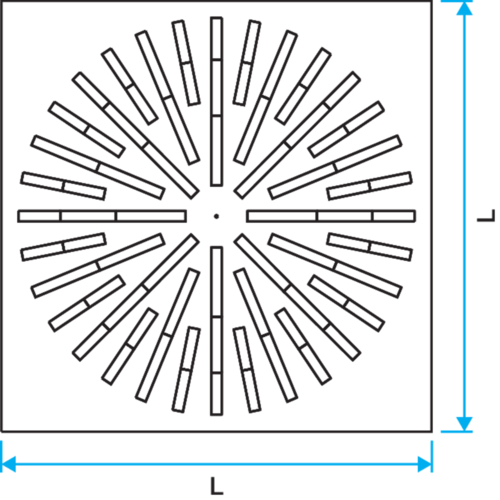

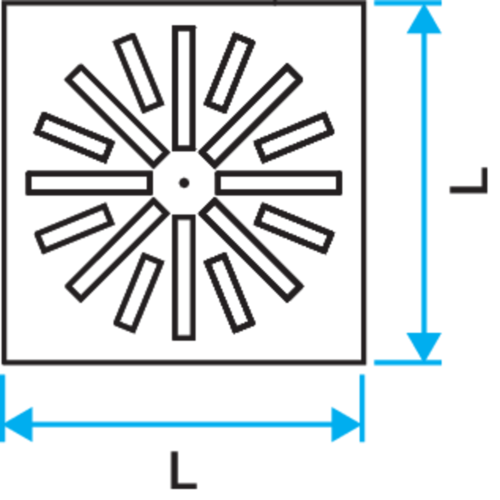

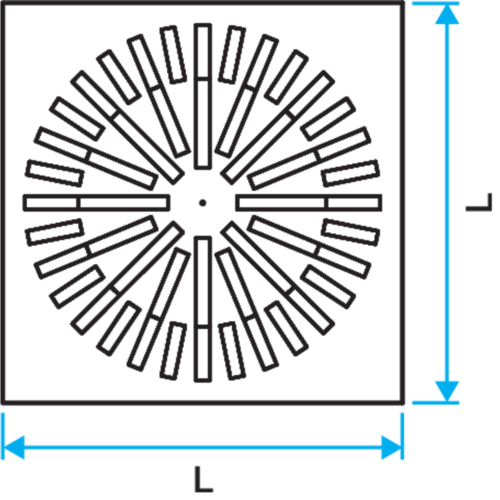

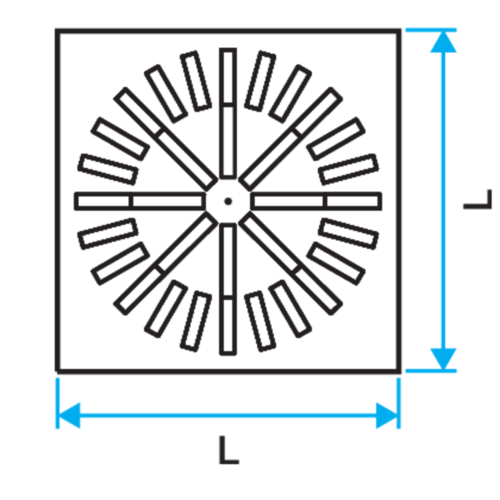

| Riferimenti | C (mm) | H1 (mm) | H2 (mm) | Ø D (mm) |
|---|---|---|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 360 |
200 |
290 |
200 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 460 |
200 |
290 |
200 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 560 |
200 |
340 |
250 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051130 - SF 785 F7 400x400 RAL9003-30% | 250 |
| 11051131 - SF 785 F7 500x500 RAL9003-30% | 450 |
| 11051132 - SF 785 F7 600x600 RAL9003-85% | 550 |
