Serie SF 786 - Acciaio
Serie SF 786 - Acciaio

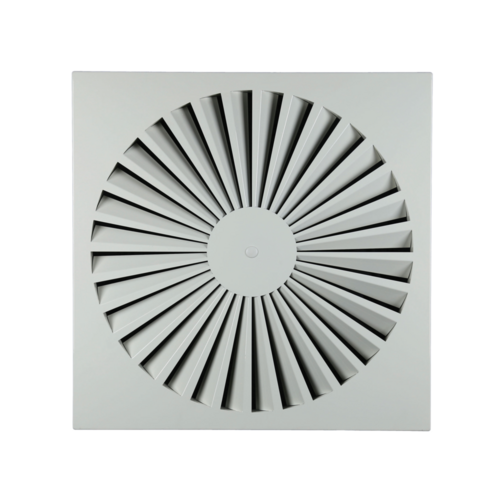

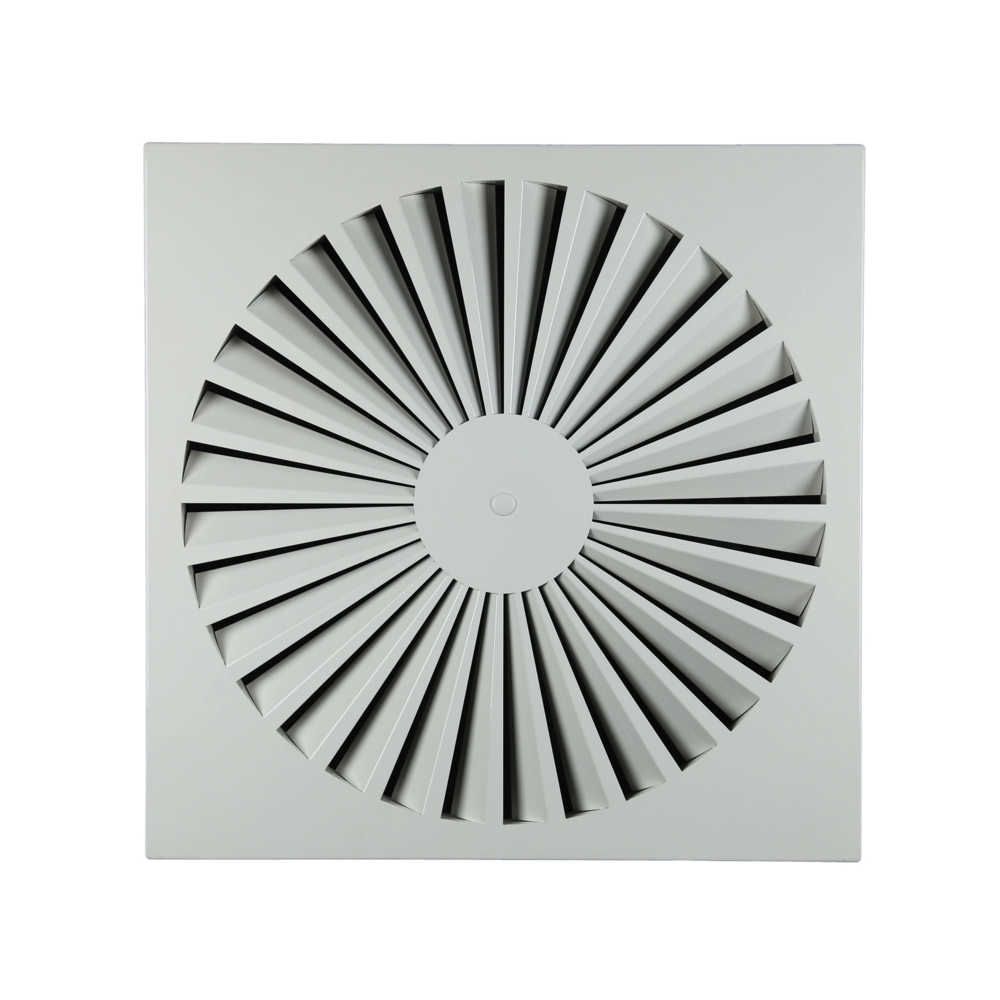

SF 786 è un diffusore quadrato regolabile a getto elicoidale che diffonde l’aria nei locali del terziario.
Serie SF 786 - Acciaio
SF 785 è un diffusore da soffitto regolabile a getto elicoidale in acciaio che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Il diffusore permette una rapida omogeneizzazione delle temperature. È particolarmente adatto agli impianti ad elevata percentuale di miscelazione e soffitti bassi. È disponibile dalla misura 400 x 400 alla misura 825 x 825 mm (e 600 x 600 mm per pannelli controsoffitto). La finitura è con vernice epossidica bianca RAL 9003 - 85%.
Benefici del prodotto
- diffusione a getto elicoidale,
- ideale per gli impianti ad elevata percentuale di miscelazione.
Il diffusore SF 786 si installa su qualsiasi tipo di soffitto stucco, cartongesso o sospeso. Questo diffusore quadrato regolabile consente di diffondere aria sotto forma di getto elicoidale.
- diffusore regolabile a getto elicoidale in acciaio,
- rapida omogeneizzazione delle temperature,
- elevata percentuale di miscelazione,
- installazione con soffitti bassi,
- disponibile in versione da 400 x 400 a 825 x 825 mm o per pannelli controsoffitto da 600 x 600 mm,
- finitura con vernice epossidica bianca RAL 9003- 85%,
- fissaggio al plenum tramite vite centrale (F7) per soffitti non rimovibili di tipo stucco o cartongesso,
- fissaggio alla soletta in calcestruzzo non a vista con staffe situate sul plenum di raccordo.
-
accessori:
- plenum di raccordo RE con attacco laterale,
- plenum di raccordo RT con attacco superiore,
- ripartitore di flusso integrato.
Il diffusore SF 786 si installa al soffitto usando elementi di fissaggio a vista con vite centrale e ponte per i soffitti di tipo stucco e cartongesso. Il sistema deve essere fissato alla soletta in calcestruzzo con delle staffe situate sul plenum.

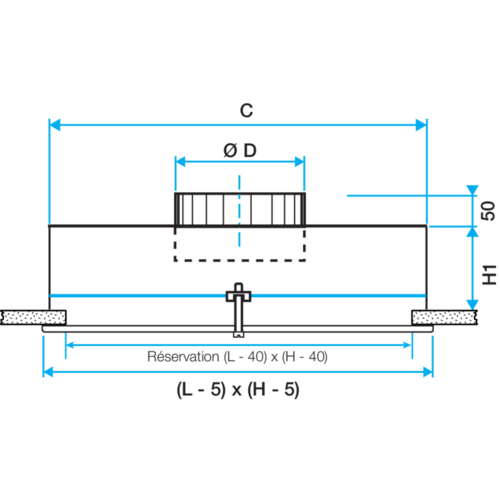

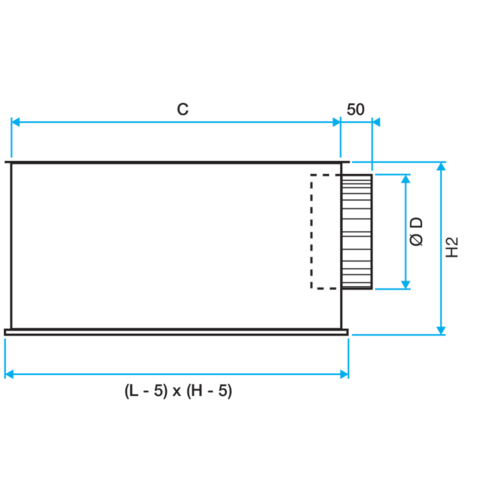

| C (mm) | H1 (mm) | H2 (mm) | L x A (mm) | Ø D (mm) |
|---|---|---|---|---|
| 560 |
200 |
340 |
600X600 |
250 |
| Portata comfort < 35dBA (m³/h) |
|---|
| 550 |
