SF 861 T è un diffusore fisso a soffitto a getto elicoidale che diffonde l’aria nei locali del terziario.
Serie SF 861 T - Acciaio

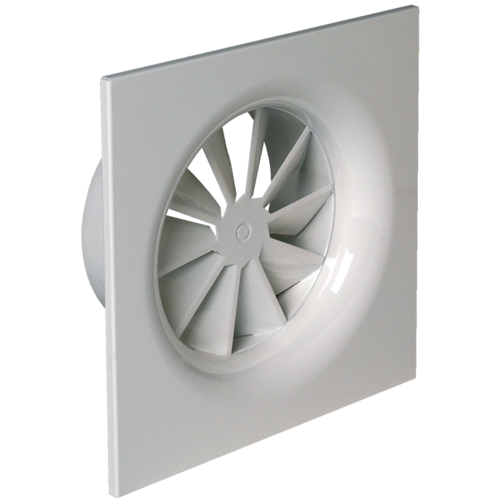

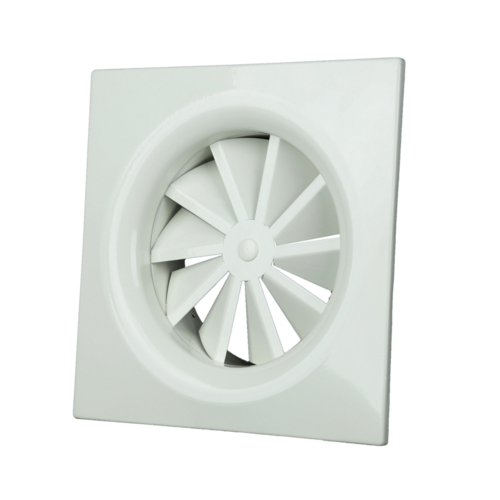

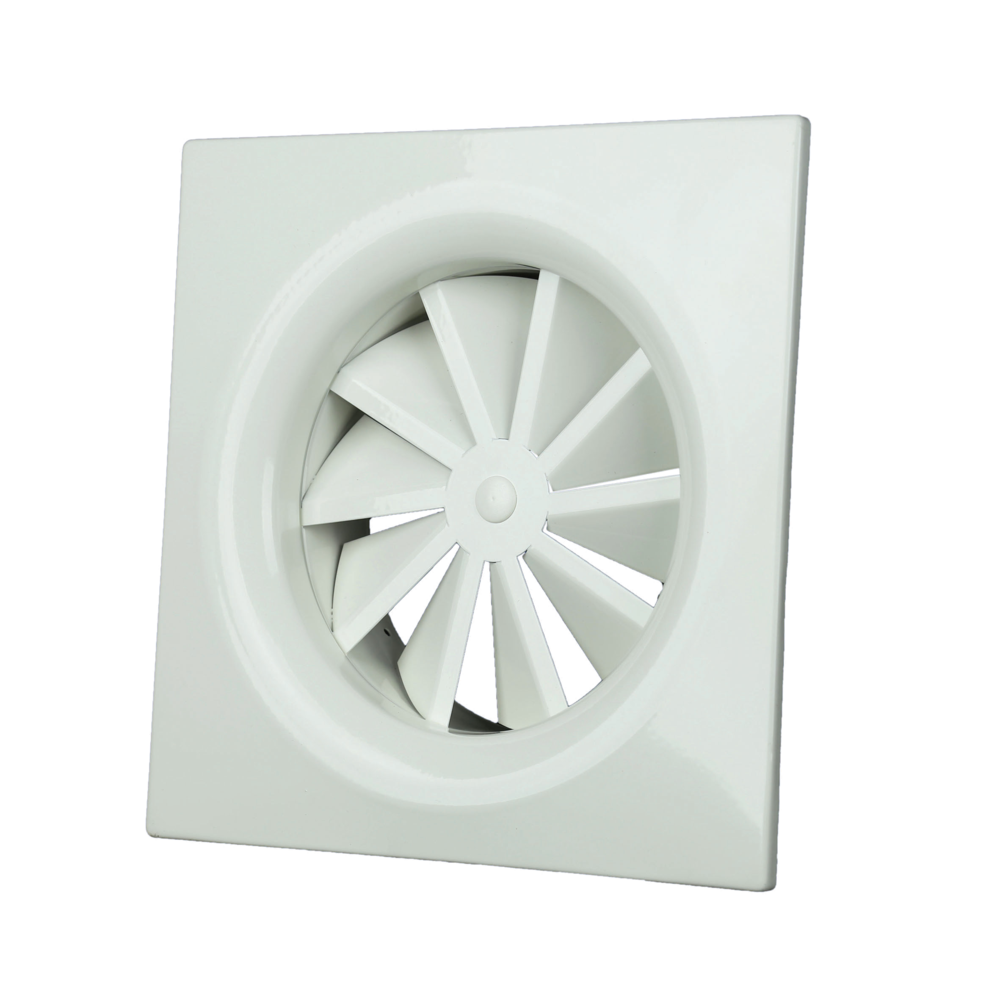

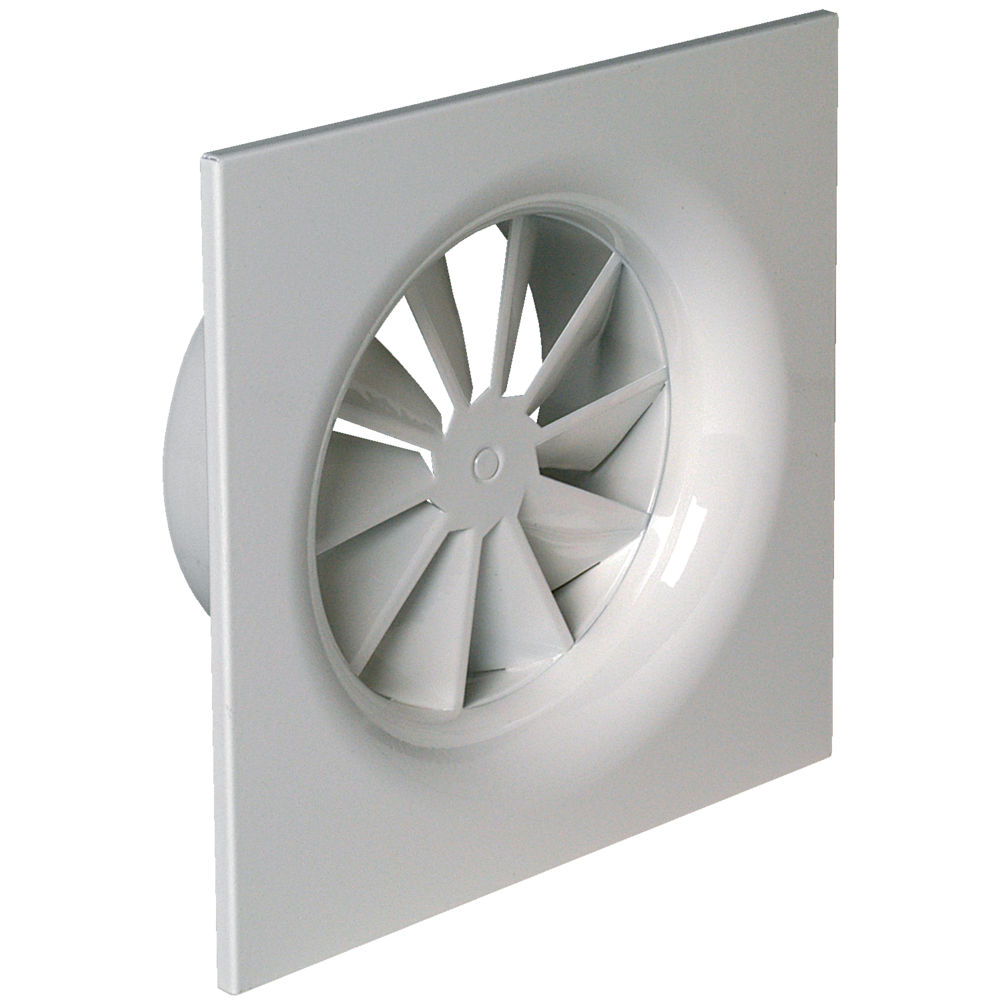

SF 861 T è un diffusore fisso ad elevata induzione a getto d’aria elicoidale che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario con controsoffitto 600 x 600 mm. Offre un’elevata capacità di miscelazione per la rapida omogeneizzazione delle temperature. È ideale per impianti di condizionamento d’aria con forte differenza di temperatura e soffitti bassi. La finitura è in acciaio con vernice epossidica, colore bianco RAL 9003 - 85%.
Benefici del prodotto
- per pannello controsoffitto 600 x 600,
- diffusione efficiente e posa facile,
- eccellente tasso di miscelazione.
Il diffusore SF 861 T si installa al posto di un pannello da soffitto standard 600 x 600 mm e permette una diffusione fissa a getto elicoidale, con un’elevata capacità di miscelazione e una rapida omogeneizzazione delle temperature.
- diffusore a soffitto ad elevata induzione a getto d’aria elicoidale,
- struttura e pale di diffusione in acciaio,
- disegnato sulla base di un diffusore SF 861 standard integrato in una piastra d’acciaio,
- raccordo su condotto circolare o tramite plenum LRE,
- facile da installare al posto del pannello da soffitto standard 600 x 600 mm,
- finitura acciaio con vernice epossidica RAL 9003 85%
- fissaggio non a vista con viti nel collo del diffusore.
-
accessori:
- BR: registro a farfalla con 2 lame a V in acciaio,
- plenum di collegamento LRE con derivazione laterale.
- distributore di flusso opzionale,
- disponibile in versioni singola o isolata 2 o 5 facce.
Il diffusore SF 861 T si installa al posto di un pannello da controsoffitto standard con elementi di fissaggio non a vista a vite sui lati del diffusore. Il sistema deve essere fissato alla soletta in calcestruzzo con delle staffe situate sul plenum.

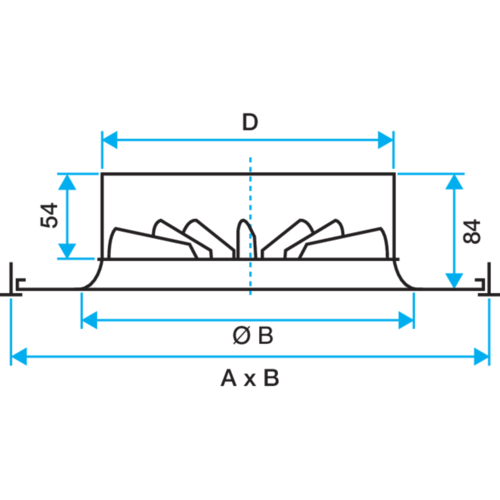

| Riferimenti | A x B* (mm) | C (mm) | H1 (mm) | P (mm) | Ø B (mm) | Ø D (mm) | Ø raccordo plenum (mm) | Dimensioni A x B (mm) |
|---|---|---|---|---|---|---|---|---|
| 11051081 - SF 861T F0 D160 AxB=600x600 (c16) | 600X600 |
220 |
210 |
300 |
200 |
160 |
160 |
600X600 |
| 11051082 - SF 861T F0 D200 AxB=600x600 (c20) | 600X600 |
265 |
250 |
350 |
250 |
200 |
200 |
600X600 |
| 11051083 - SF 861T F0 D250 AxB=600x600 (c25) | 600X600 |
315 |
300 |
400 |
300 |
250 |
250 |
600X600 |
| 11051084 - SF 861T F0 D315 AxB=600x600 (c31) | 600X600 |
375 |
365 |
460 |
360 |
315 |
315 |
600X600 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051081 - SF 861T F0 D160 AxB=600x600 (c16) | 130 |
| 11051082 - SF 861T F0 D200 AxB=600x600 (c20) | 200 |
| 11051083 - SF 861T F0 D250 AxB=600x600 (c25) | 280 |
| 11051084 - SF 861T F0 D315 AxB=600x600 (c31) | 420 |
