Serie SR 135 - acciaio
Serie SR 135 - acciaio

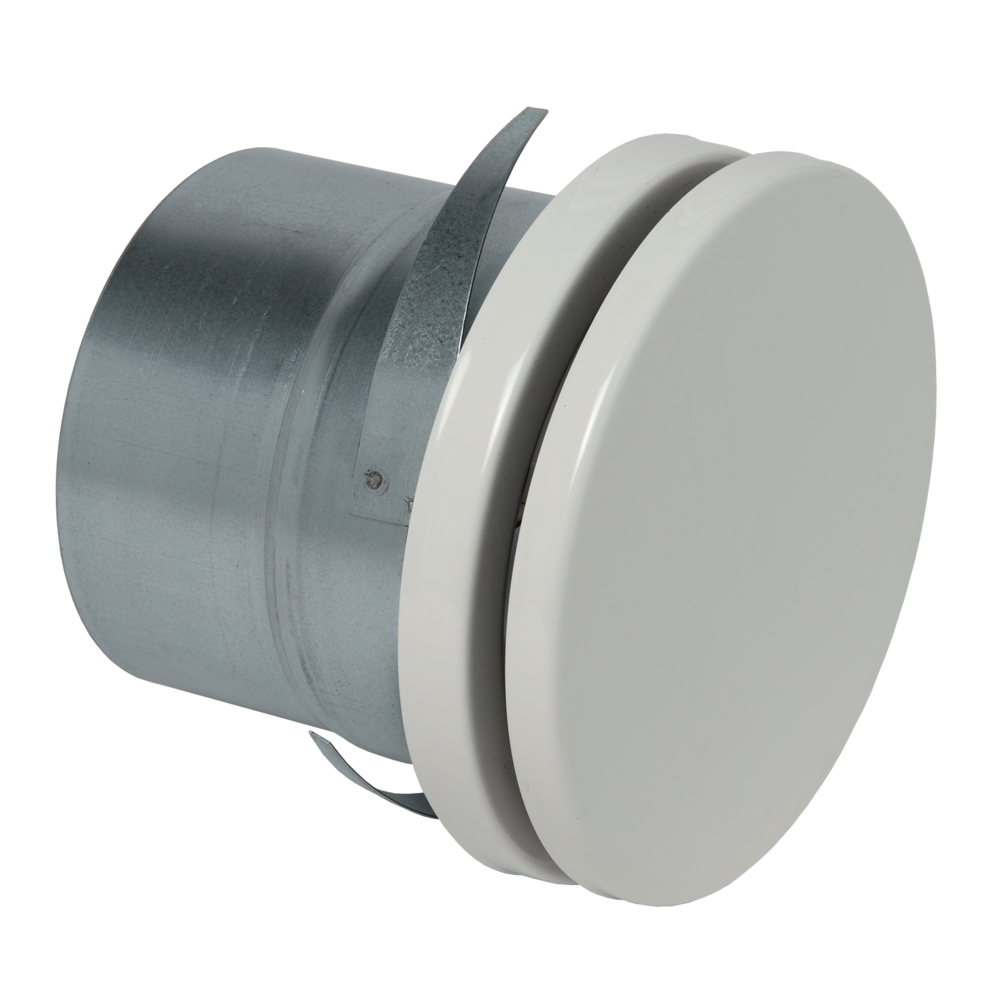

Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite.
Miglior comfort acustico grazie al materiale fonoassorbente interno alla bocchetta.
Miglior comfort acustico grazie al materiale fonoassorbente interno alla bocchetta.
Serie SR 135 - acciaio
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 80, 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
All'interno della bocchetta è installato un disco di materiale fonoassorbente.
All'interno della bocchetta è installato un disco di materiale fonoassorbente.
Benefici del prodotto
- Design moderno
- Fonoassorbente
- Regolazione della portata
- manicotto di raccordo a parete o a soffitto in dotazione.
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 80, 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
- finitura in tinta epossidica, bianco RAL 9010
- manichetta di collegamento con condotto rigido o flessibile con fissaggio tramite clip
- guarnizione di tenuta per evitare trafilamenti
- disco di materiale fonoassorbente posizionato all'intero della bocchetta
- installazione a parete o a soffitto
- progettata sia per l'immssione che per l'estrazione con regolazione della portata
- fissaggio tramite molle a frizione oppure con manichetta in opzione
- montaggio a muro o a soffitto,
- fissaggio direttamente nel condotto mediante molle a frizione in dotazione o con manicotto di raccordo.
| Riferimenti | C (mm) | Ø (mm) | Ø A (mm) | Ø B (mm) | Ø raccordo (mm) |
|---|---|---|---|---|---|
| 11052276 - SR 135 D80 S/E ACOUSTIC RAL9003 | 15 |
80 |
80 |
106 |
80 |
| 11052277 - SR 135 D100 S/E ACOUS RAL9003 | 15 |
100 |
100 |
135 |
100 |
| 11052278 - SR 135 D125 S/E ACOUS RAL9003 | 15 |
125 |
125 |
160 |
125 |
| 11052279 - SR 135 D160 S/E ACOUSTIC RAL9003 | 15 |
160 |
160 |
194 |
160 |
| 11052280 - SR 135 D200 S/E ACOUS RAL9003 | 18 |
200 |
200 |
238 |
200 |
| Riferimenti | Portata comfort per Lw < NR 25 (m³/h) |
|---|---|
| 11052276 - SR 135 D80 S/E ACOUSTIC RAL9003 | 40 |
| 11052277 - SR 135 D100 S/E ACOUS RAL9003 | 80 |
| 11052278 - SR 135 D125 S/E ACOUS RAL9003 | 150 |
| 11052279 - SR 135 D160 S/E ACOUSTIC RAL9003 | 250 |
| 11052280 - SR 135 D200 S/E ACOUS RAL9003 | 300 |
