Serie SR 145 - acciaio
Serie SR 145 - acciaio

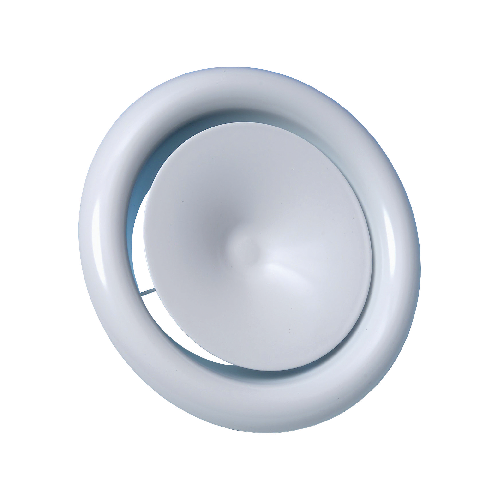

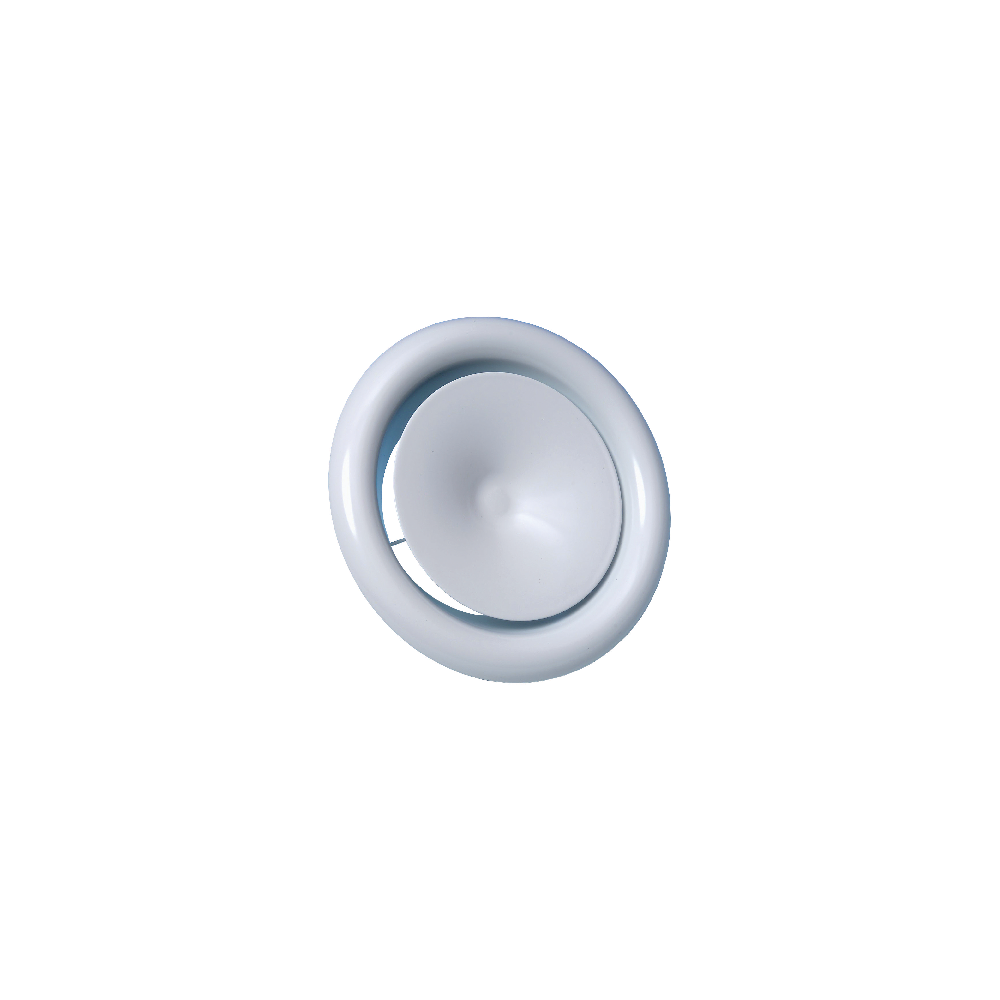

Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite.
Serie SR 145 - acciaio
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
Benefici del prodotto
- Design industriale
- Semplicità di installazione
- Regolazione della portata
Bocchetta di estrazione e immssione circolare in acciaio verniciata RAL 9010 sat 30% con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
- finitura in tinta epossidica, bianco RAL 9010
- manichetta di collegamento con condotto rigido o flessibile con fissaggio tramite clip
- guarnizione di tenuta per evitare trafilamenti
- installazione a parete o a soffitto
- progettata sia per l'immssione che per l'estrazione con regolazione della portata
- fissaggio tramite molle a frizione oppure con manichetta in opzione
- montaggio a muro o a soffitto,
- fissaggio direttamente nel condotto mediante manicotto di raccordo.

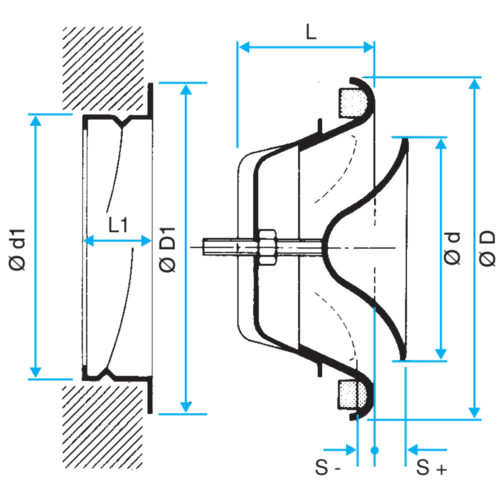

| Riferimenti | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø raccordo (mm) |
|---|---|---|---|---|---|---|---|
| 11052204 - SR 145 D100 | 47 |
50 |
130 |
62 |
100 |
137 |
100 |
| 11052205 - SR 145 D125 | 49 |
50 |
130 |
62 |
125 |
161 |
125 |
| 11052206 - SR 145 D160 | 60 |
50 |
130 |
62 |
160 |
218 |
160 |
| 11052207 - SR 145 D200 | 75 |
50 |
130 |
62 |
200 |
248 |
200 |
| Riferimenti | Portata comfort (m³/h) per Lw < NR 30 |
|---|---|
| 11052204 - SR 145 D100 | 80 |
| 11052205 - SR 145 D125 | 100 |
| 11052206 - SR 145 D160 | 150 |
| 11052207 - SR 145 D200 | 190 |
