Serie SR 149 - plastica
Serie SR 149 - plastica

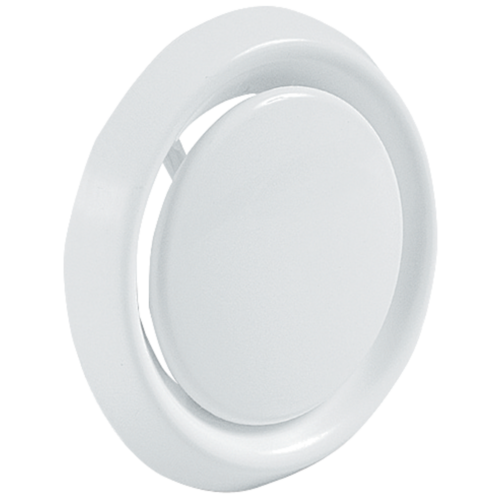

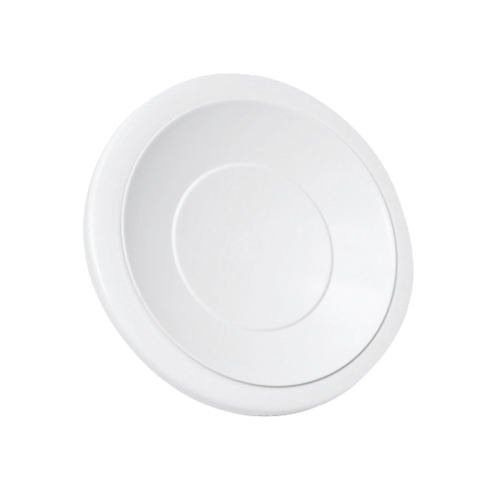

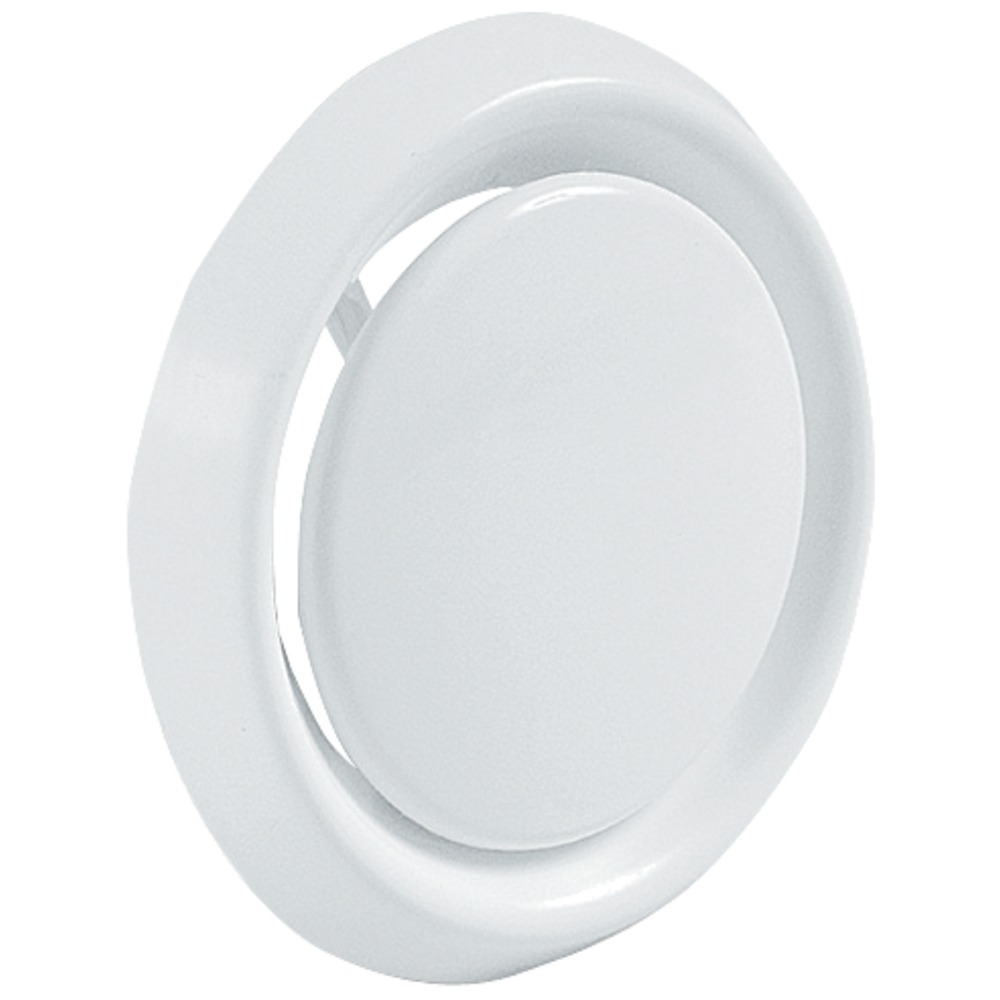

Bocchetta di estrazione e immssione circolare in polipropilene RAL 9010 con valvola di regolazione tappo a vite.
Serie SR 149 - plastica
Bocchetta di estrazione e immssione circolare in polipropilene RAL 9010 con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
Benefici del prodotto
- Design industriale
- Semplicità di installazione
- Regolazione della portata
Bocchetta di estrazione e immssione circolare in polipropilene RAL 9010 con valvola di regolazione tappo a vite. Disponibile nei diametri 100, 125, 160 e 200 con manichetta di collegamento circolare e guarnizione di tenuta.
- finitura bianco RAL 9010
- manichetta di collegamento con condotto rigido o flessibile con fissaggio tramite clip
- guarnizione di tenuta per evitare trafilamenti
- installazione a parete o a soffitto
- progettata sia per l'immssione che per l'estrazione con regolazione della portata
- fissaggio tramite molle a frizione oppure con manichetta in opzione
- montaggio a muro o a soffitto,
- fissaggio direttamente nel condotto mediante manicotto di raccordo.
| Riferimenti | Ø B (mm) | Ø C (mm) | Ø D (mm) | Ø D1 (mm) | Ø raccordo (mm) |
|---|---|---|---|---|---|
| 11001996 - SR 149 D100 | 100 |
80 |
150 |
122 |
100 |
| 11001997 - SR 149 D125 | 125 |
100 |
170 |
155 |
125 |
| 11001998 - SR 149 D150 | 150 |
120 |
190 |
168 |
150 |
| 11001999 - SR 149 D200 | 200 |
170 |
240 |
220 |
200 |
| Riferimenti | Portata comfort (m³/h) per Lw < NR 30 |
|---|---|
| 11001996 - SR 149 D100 | 80 |
| 11001997 - SR 149 D125 | 100 |
| 11001998 - SR 149 D150 | 150 |
| 11001999 - SR 149 D200 | 190 |
