Serie SR 356 - acciaio
Serie SR 356 - acciaio
La griglia a muro imbutita SR 356 permette l’immissione dell’aria in un locale. È inoltre dotata di una serranda per regolare la portata dell'aria.
Serie SR 356 - acciaio

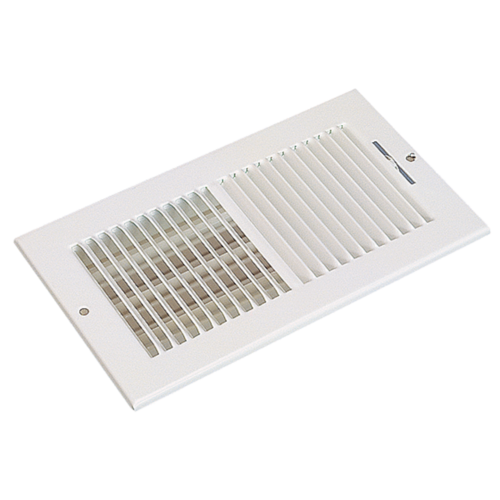

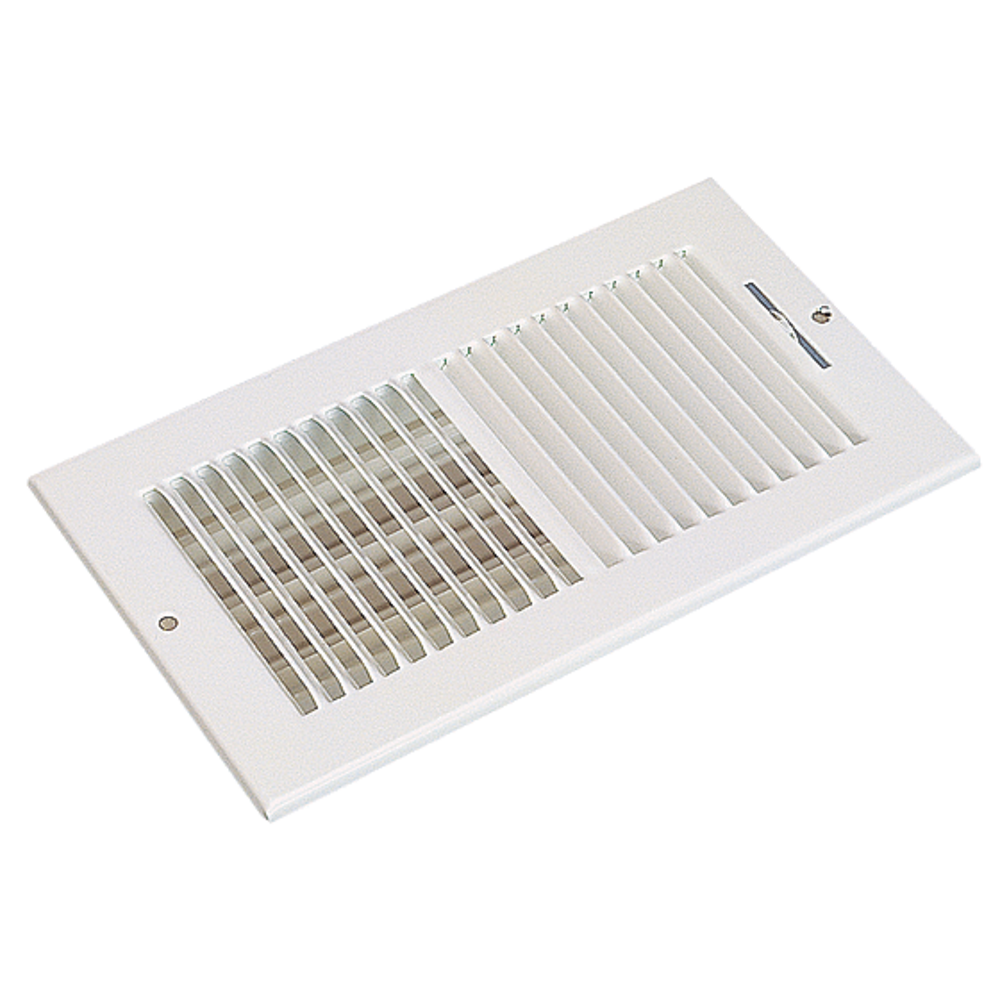

SR 356 è una griglia in acciaio imbutita. Le sue alette fisse inclinate sono divise in 2 parti per permettere di immettere aria sia a destra che a sinistra. La griglia include inoltre una serranda per regolare la portata.
Benefici del prodotto
- portata regolabile,
- immissione in due direzioni.
- serranda incorporata nella griglia.
Questa griglia a muro imbutita con alette inclinate è pensata per permettere l’immissione dell’aria in un locale. Inoltre è possibile regolare la portata dell'aria grazie alla sua serranda a lamelle integrata.
- acciaio con vernice epossidica bianca RAL 9003 30%,
- alette verticali, inclinate di 20° a destra e a sinistra, distanziate di 8,5 mm,
- serranda a lame multiple a movimento parallelo integrata nella griglia.
- montaggio a muro,
- fissaggio a vista con viti nel telaio.
| Materiale principale | Tipo di finitura | Colore |
|---|---|---|
| Alluminio |
Vernice epossidica |
Bianco |

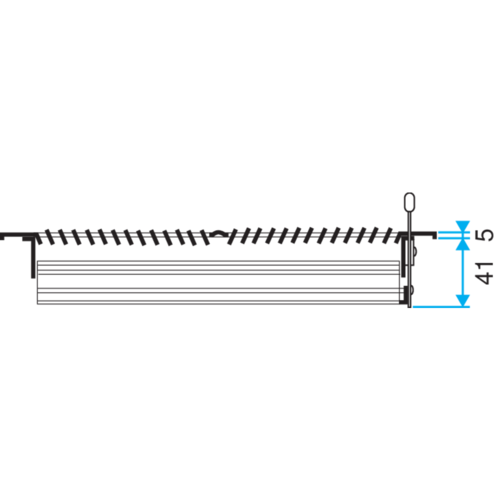

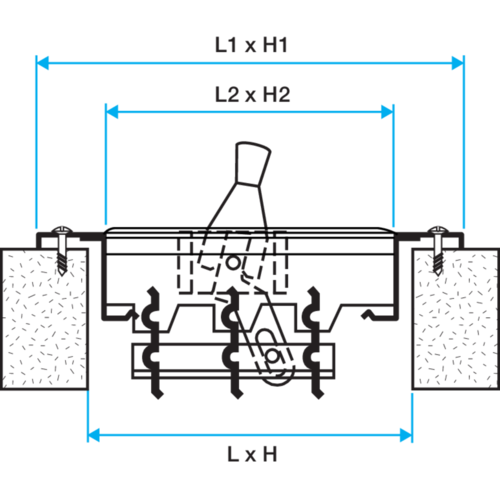

| Riferimenti | H (mm) | H1 (mm) | H2 (mm) | L (mm) | L1 (mm) | L2 (mm) |
|---|---|---|---|---|---|---|
| 11050180 - SR 356 F1 203X102 | 102 |
144 |
100 |
203 |
241 |
200 |
| 11050181 - SR 356 F1 305X102 | 102 |
144 |
100 |
305 |
343 |
300 |
| 11050182 - SR 356 F1 254X152 | 152 |
192 |
150 |
254 |
291 |
250 |
| 11050184 - SR 356 F1 406X203 | 203 |
241 |
200 |
406 |
445 |
400 |
| 11050183 - SR 356 F1 305X152 | 152 |
192 |
150 |
305 |
343 |
300 |
| Riferimenti | Portata comfort (m³/h) per Lw < NR 30 |
|---|---|
| 11050180 - SR 356 F1 203X102 | 150 |
| 11050181 - SR 356 F1 305X102 | 200 |
| 11050182 - SR 356 F1 254X152 | 300 |
| 11050184 - SR 356 F1 406X203 | 750 |
| 11050183 - SR 356 F1 305X152 | 400 |
