Serie SR 861 - acciaio
Serie SR 861 - acciaio

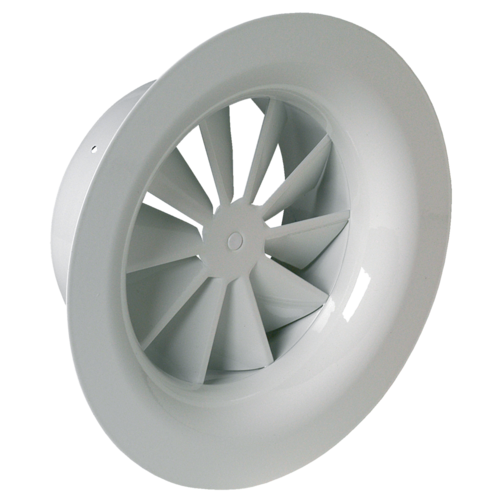

SR 861 è un diffusore fisso ad elevata induzione a getto d’aria elicoidale che diffonde l’aria negli edifici del terziario.
Serie SR 861 - acciaio

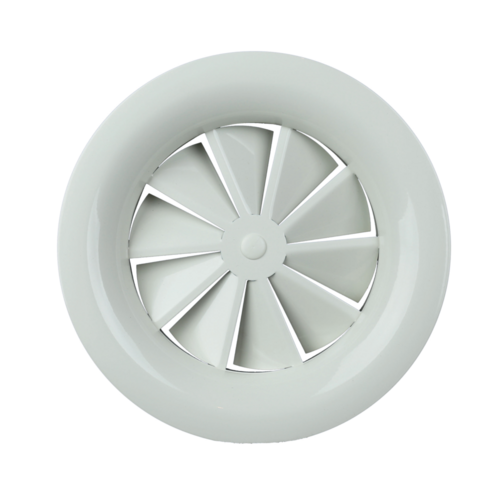

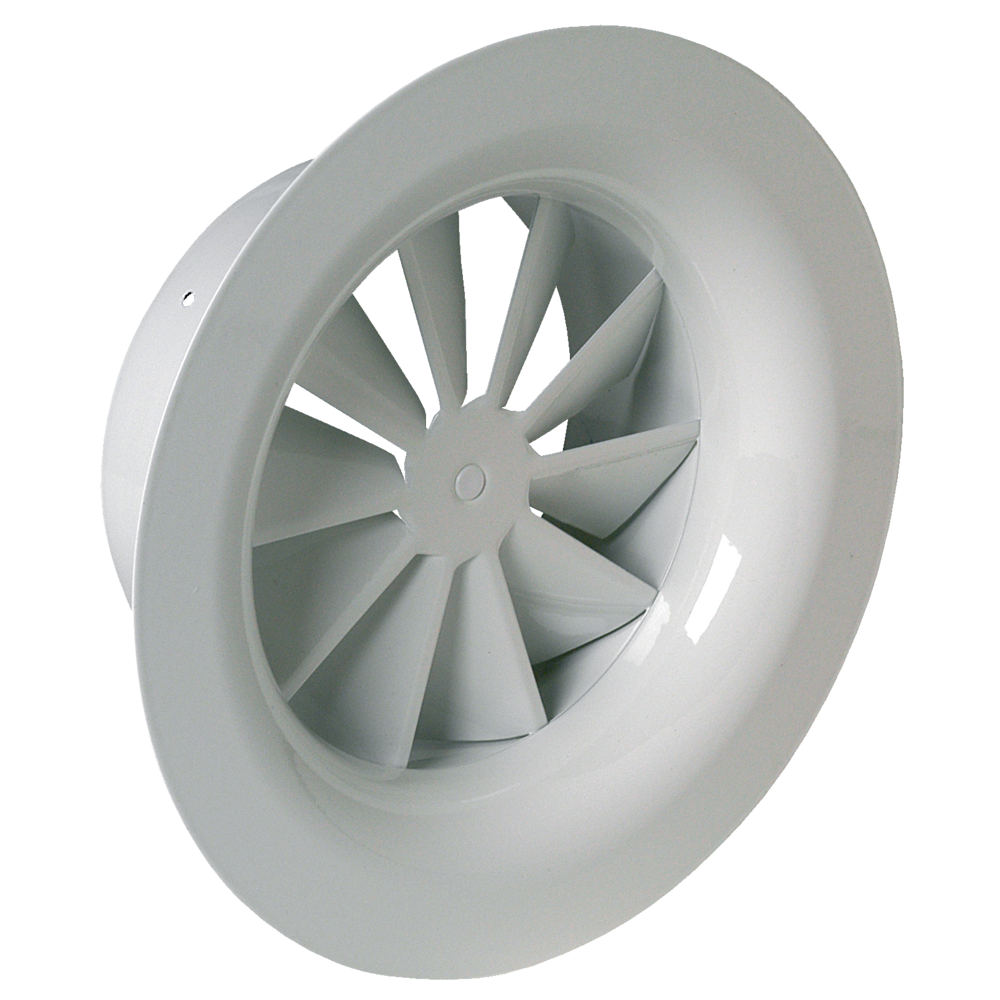

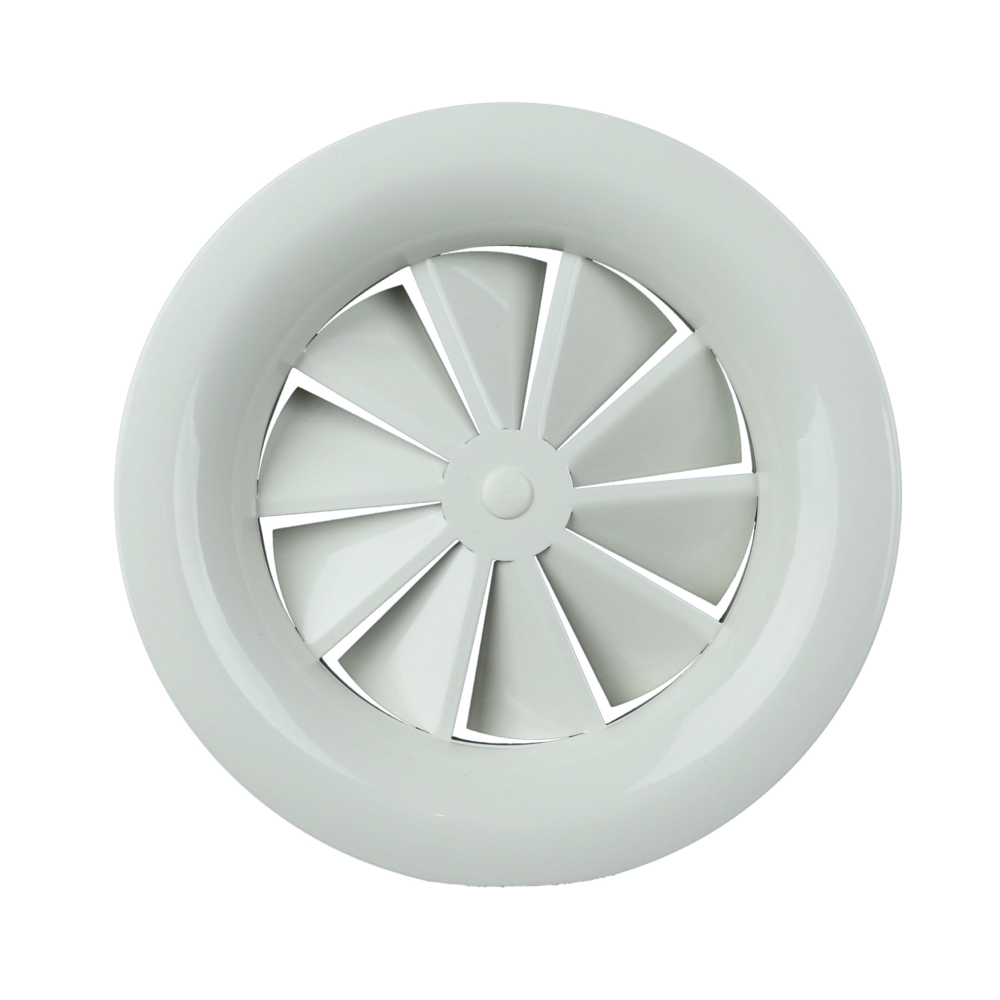

SR 861 è un diffusore fisso ad elevata induzione a getto d’aria elicoidale che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario. Offre un’ grande capacità di miscelazione per una rapida omogeneizzazione delle temperature. È ideale per impianti di condizionamento d’aria con forte differenza di temperatura e soffitti bassi. La finitura è in acciaio con vernice epossidica, colore bianco RAL 9003 - 85%. È disponibile in diametri da 125 a 315 mm.
Benefici del prodotto
- ideale per raffrescamento,
- eccellente tasso di miscelazione.
Il diffusore SR 861 si installa in qualsiasi tipo di soffitto. Offre una diffusione dell’aria fissa a getto elicoidale ideale per impianti di condizionamento d’aria con forte differenza di temperatura e soffitti bassi.
- diffusore a soffitto fisso a getto elicoidale
- grande capacità di miscelazione per una rapida omogeneizzazione delle temperature,
- ideale per impianti di condizionamento d’aria con forte differenza di temperatura e soffitti bassi,
- struttura e pale di diffusione in acciaio,
- diffusore circolare con raccordo circolare,
- finitura acciaio con vernice epossidica, colore bianco RAL 9003 85%,
-
fissaggio:
- non a vista con viti nel collo del diffusore,
- a vista con vite centrale e ponte.
-
accessori:
- BR: serranda tipo farfalla con 2 lame a V,
- plenum di raccordo LRE con attacco laterale.
- ripartitore di flusso opzionale,
- disponibile in versione semplice o isolata 2 o 5 facce.
Il diffusore SR 861 si installa in un soffitto sospeso usando elementi di fissaggio non a vista con viti ai lati del diffusore o in soffitto stucco o cartongesso con elementi di fissaggio a vista con vite centrale e ponte. Il sistema deve essere fissato alla soletta in calcestruzzo con delle staffe situate sul plenum.
| Riferimenti | P (mm) | Ø A (mm) | Ø B (mm) | Ø D (mm) | Ø raccordo plenum (mm) |
|---|---|---|---|---|---|
| 11051105 - SR861 F0 D125 (c12) RAL9003-85% | 225 |
195 |
125 |
||
| 11051106 - SR861 F0 D160 (c16) RAL9003-85% | 160 |
250 |
220 |
160 |
160 |
| 11051107 - SR 861 F0 D200 (c20) RAL9003-85% | 200 |
300 |
270 |
200 |
200 |
| 11051108 - SR861 F0 D250 (c25) RAL9003-85% | 250 |
350 |
320 |
250 |
250 |
| 11051109 - SR 861 F0 D315 (c31) RAL9003-85% | 460 |
415 |
385 |
315 |
315 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11051105 - SR861 F0 D125 (c12) RAL9003-85% | 125 |
| 11051106 - SR861 F0 D160 (c16) RAL9003-85% | 130 |
| 11051107 - SR 861 F0 D200 (c20) RAL9003-85% | 200 |
| 11051108 - SR861 F0 D250 (c25) RAL9003-85% | 280 |
| 11051109 - SR 861 F0 D315 (c31) RAL9003-85% | 420 |
