TWISTED® 850 è un diffusore ad elevata induzione a getto d’aria elicoidale che diffonde l’aria negli edifici del terziario.

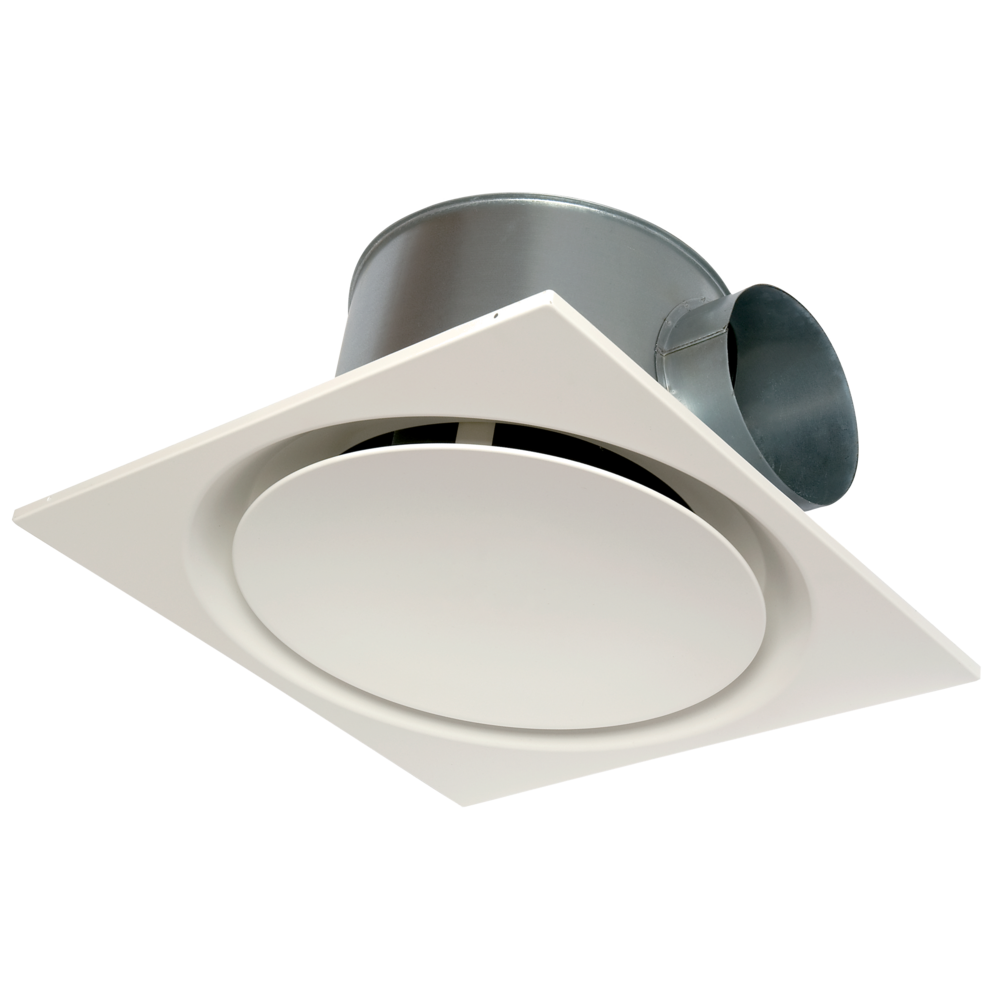

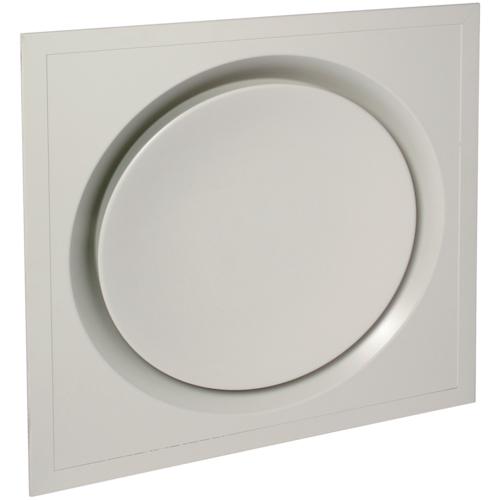

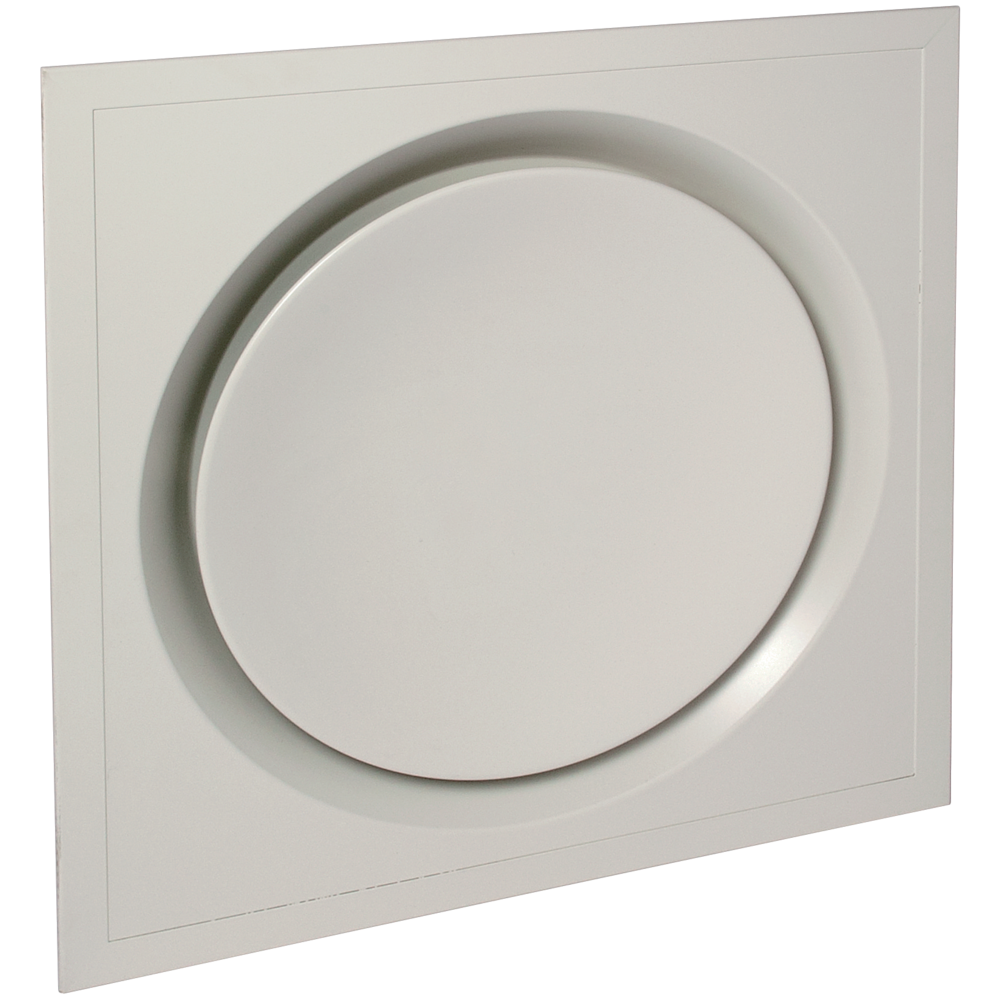

Serie TWISTED® 850 - Acciaio
TWISTED® 850 è un diffusore ad elevata induzione a getto d’aria elicoidale che diffonde l’aria di un impianto di ventilazione o di condizionamento negli edifici del terziario con un’elevata percentuale di miscelazione, Si tratta di una soluzione ideale per l’immissione dell’aria con differenze di temperatura importanti e soffitti bassi, nonché per gli impianti a portata variabile (tipo ventilconvettore rivestibile). È pensato per essere installato al posto di un pannello da soffitto da 600 x 600 mm o 675 x 675 mm, ma anche per essere montato su soffitto non smontabile. È inoltre adatto alle ossature Tbars e Fine-Line. È disponibile sia in versione isolata che in versione estrazione con o senza filtro. È proposto con finitura standard con vernice epossidica RAL 9003 opaca 30% brillantezza o con verniciatura in altri RAL. Per questo diffusore, infine, è disponibile anche la gamma di finitura AldesArchitect®.
Benefici del prodotto
- ideale per i impianti a portata variabile,
- eccellente tasso di miscelazione: Brevetto esclusivo Aldes,
- compatibile con l’offerta AldesArchitect®.
- si installa al posto di un pannello da soffitto da 600x600 o 675x675 mm,
- completo di plenum dedicato,
- versione adatta ai soffitti stucco,
- perfetta integrazione con la maggiore parte degli interni del terziario,
- accetta differenze di temperatura notevoli,
- modelli immissione e estrazione identici,
- facile accesso al filtro per il modello per estrazione.
Il diffusore TWISTED® 850 si installa al posto di un pannello da soffitto standard oppure in un soffitto non rimovibile di tipo stucco o cartongesso. Offre una diffusione fisso ad elevata induzione a getto d’aria elicoidale per un ampio intervallo di portate con un unico diffusore.
- diffusione fissa ad elevata induzione a getto d’aria elicoidale,
- impianti ad elevata percentuale di miscelazione,
- Ideale per l’immissione di aria fredda e aria calda con forti differenze di temperatura e soffitti bassi,
- ideale per impianti a portata variabile,
- Si installa in un pannello da soffitto sospeso,
- versione adatta a soffitti non rimovibili di tipo stucco o cartongesso,
- cono di diffusione e disco centrale in acciaio verniciato,
- piastra di compensazione in acciaio adatta a pannelli da soffitto 600 x 600 mm o 675 x 675 mm, con ossature tipo “Tbar” o “Fine-Line”,
- plenum cilindrico in acciaio galvanizzato per raccordo diretto al condotto circolare da Ø 200 fornita nella dotazione standard,
-
finitura:
- vernice epossidica RAL 9003 opaca 30%
- AldesArchitect®.
- fissaggio alla soletta in calcestruzzo con staffa sul plenum.
-
accessori:
- filtro piano ovale G2 (ISO coarse 40%) in dotazione con il diffusore di estrazione,
-
opzione:
- isolamento fonico,
- isolamento termico,
- telaio di montaggio estetico in alluminio bianco,
- sistema di ponte di fissaggio F7.

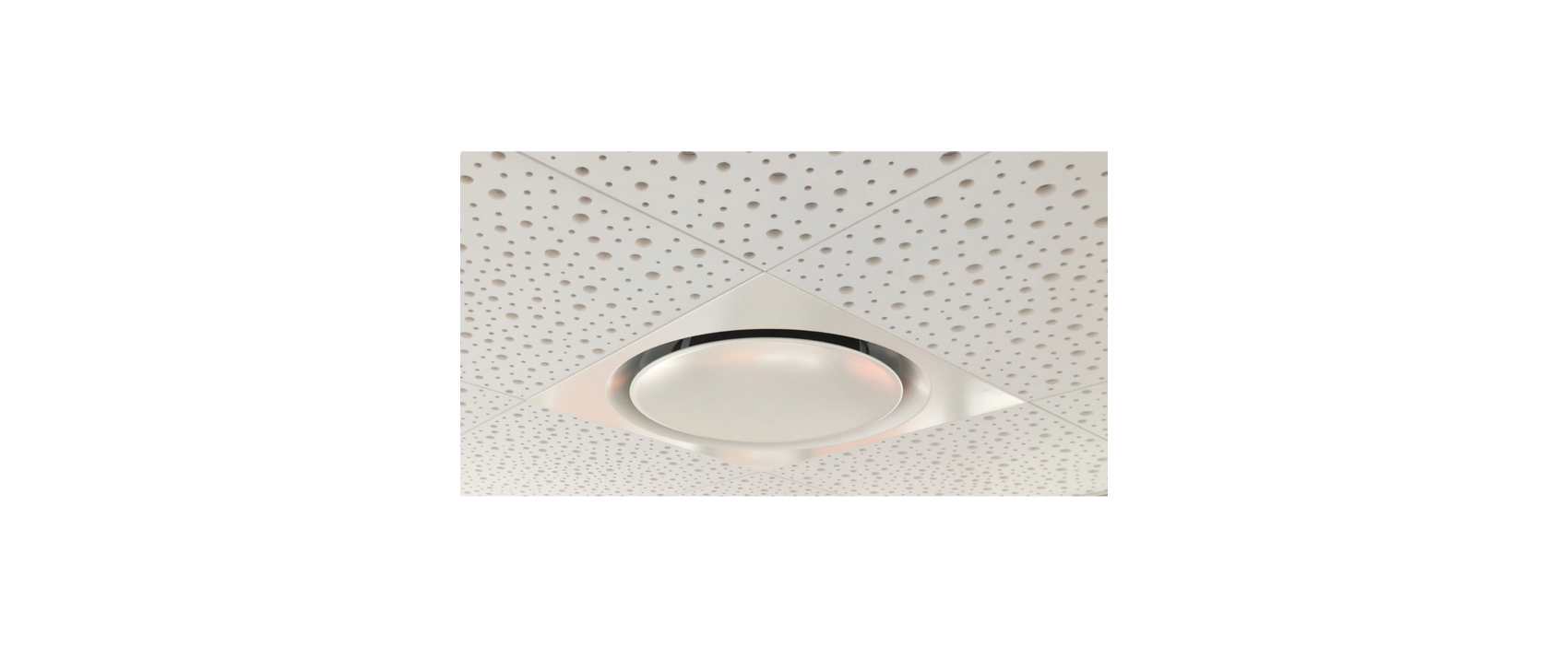

Il diffusore TWISTED® 850 si installa a soffitto. Si fissa alla soletta in calcestruzzo con staffe situate sul plenum.

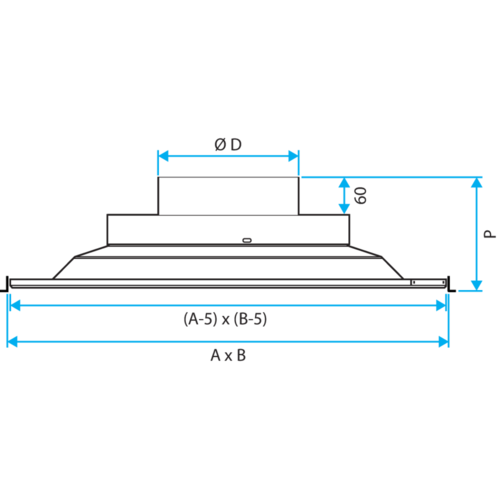

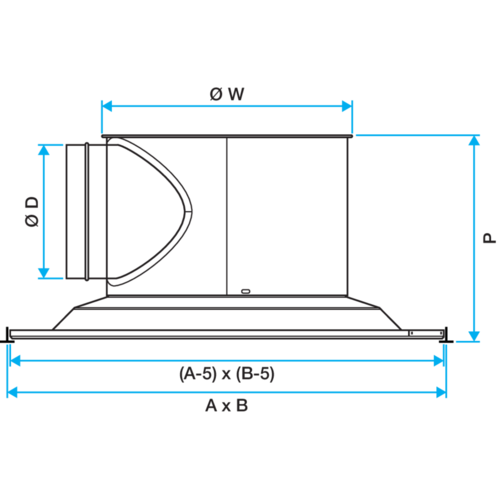

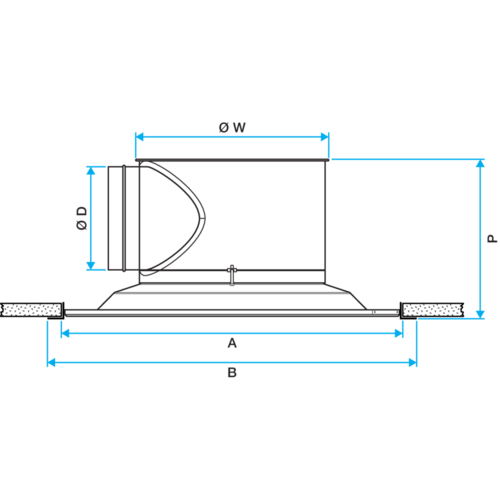

| Riferimenti | A x B* (mm) | L x A (mm) | P (mm) | Ø D (mm) | Ø raccordo plenum (mm) | Dimensioni A x B (mm) |
|---|---|---|---|---|---|---|
| 11003371 - TWISTED® 850 D200 STAFF | ||||||
| 11003372 - TWISTED® 850W D200 PERSONALE | ||||||
| 11003362 - TWISTED® 850W D200 600x600 | ||||||
| 11003366 - TWISTED® 850 SFUSO AxB=600² | ||||||
| 11003361 - TWISTED 850 D200 AxB 600x600 | ||||||
| 11051163 - TWISTED® 850 D200 600x600 | 600X600 |
600X600 |
298 |
200 |
200 |
600X600 |
| 11051164 - TWISTED® 850W D200 600x600 | 600X600 |
600X600 |
170 |
200 |
600X600 |
| Riferimenti | Portata comfort < 35dBA (m³/h) |
|---|---|
| 11003371 - TWISTED® 850 D200 STAFF | |
| 11003372 - TWISTED® 850W D200 PERSONALE | |
| 11003362 - TWISTED® 850W D200 600x600 | |
| 11003366 - TWISTED® 850 SFUSO AxB=600² | |
| 11003361 - TWISTED 850 D200 AxB 600x600 | |
| 11051163 - TWISTED® 850 D200 600x600 | 150 - 600 |
| 11051164 - TWISTED® 850W D200 600x600 | 150 - 600 |

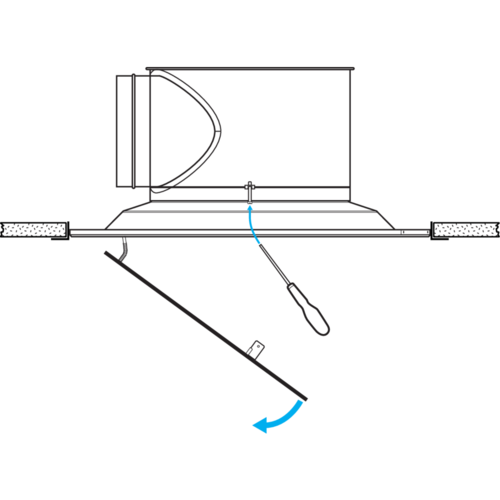

1. Montaggio del Twisted stucco con il ponte F7
