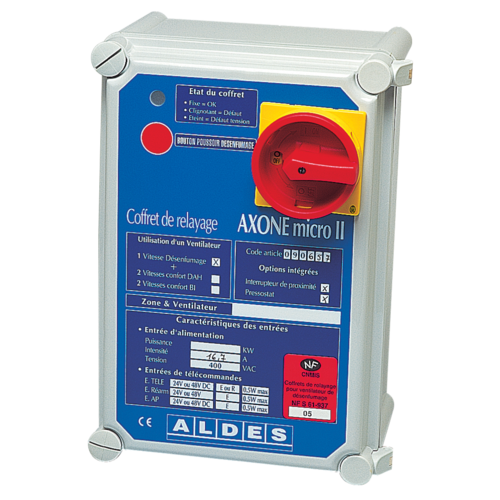

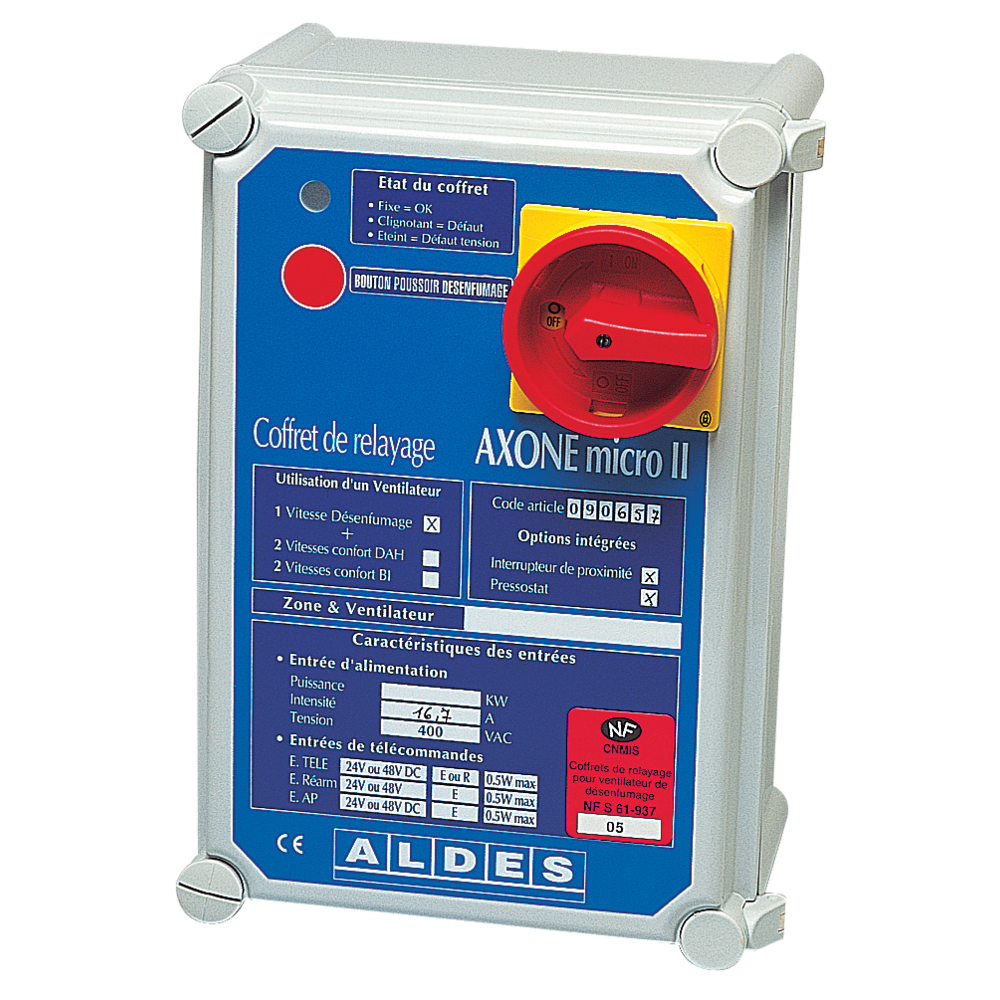

AXONE Micro II 1V/ DES: 1 Velocità di evacuazione fumi

Su ordine del CMSI, AXONE Micro II 1V/DES aziona il ventilatore in modo evacuazione fumi. Su ordine del comando arresto VVFF, arresta il ventilatore e lo dispone nel modo "predefinito". Infine, in seguito all’ordine di riarmo, passa al modo "attesa".

• certificata NF,
• certificata IP 54 da un laboratorio indipendente,
• solo evacuazione fumi,
• per motore 1 velocità trifase 400 V o 230 V, e motore monofase 230 V,
• scatola disponibile in 2 modelli,
• controllo isolamento linea “a valle”, impostazione di fabbrica a 500 k,
• controllo delle fasi “a monte”: controllo della presenza e della non inversione delle fasi,
• memorizza lo stato della scatola in caso di interruzione dell’alimentazione: al ripristino della tensione, la scatola ritorna nello stato iniziale,
• la norma NF-S 61.933 raccomanda il controllo delle scatole relè ogni tre mesi.

• scatola modello 4,7 A e 16,7 A:
  • 2 mini-pulsanti sulla scheda elettronica per effettuare un ciclo completo: simulazione di un ordine di arresto VVFF e simulazione di un ordine di riarmo,
  • spia vedere di sintesi nella facciata anteriore,
  • display sulla scheda elettronica per precisare lo stato e un eventuale guasto della scatola,
  • 2 versioni: scatola base e scatola con interruttore di prossimità e pressostato integrato (IPDP) per 4,7 e 16,7 A Tri 400 V.

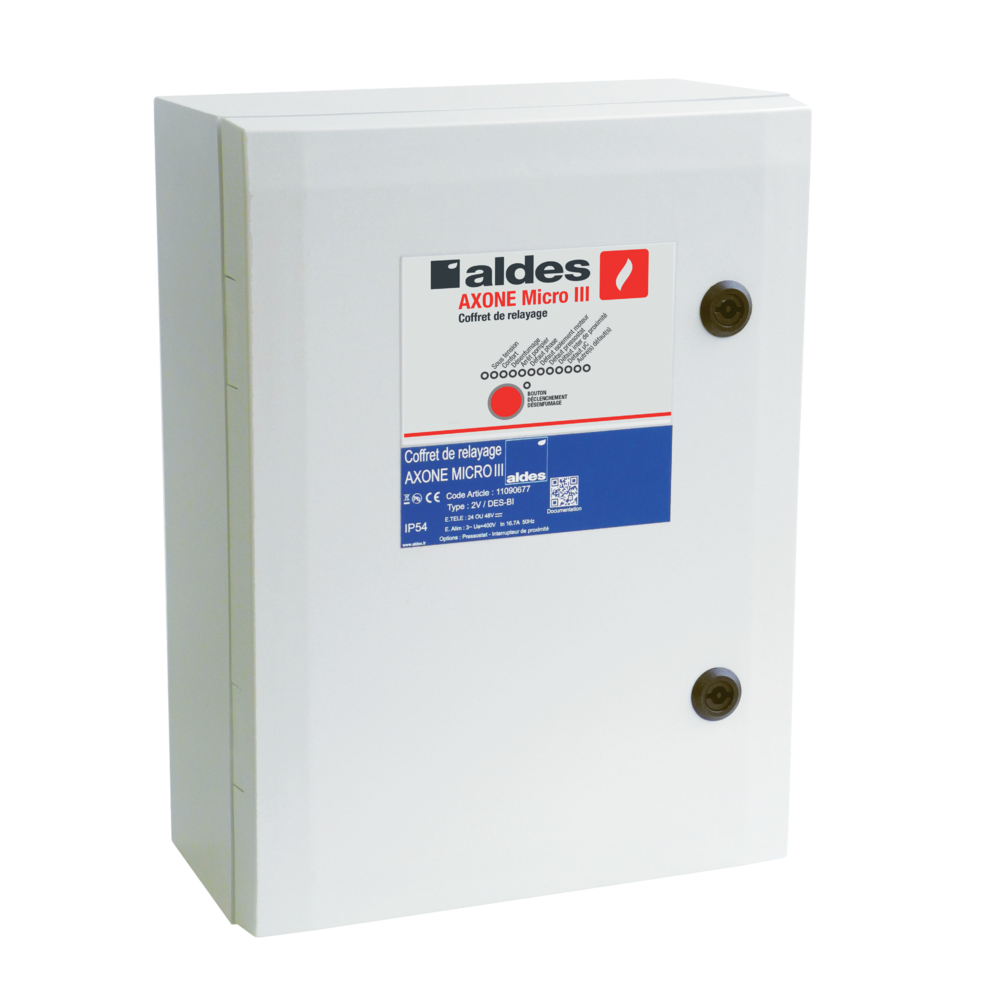

• nuova scatola modello 25,4 A, 43,3 A e 63,3 A:
  • visualizzazione chiara sulla facciata anteriore di stato scatola e eventuali guasti,
  • 2 mini-pulsanti all’interno della scatola per effettuare un ciclo completo: simulazione di un ordine di arresto VVFF e simulazione di un ordine di riarmo.

>> installare la scatola relè vicino al QGBT o in prossimità del ventilatore,

• fissare la scatola a muro o a terra, preferibilmente utilizzando il supporto terrazza consigliato,
• per la posa all’esterno, utilizzare il supporto terrazza,
• in caso di fissaggio a muro del supporto terrazza, usare le staffe di fissaggio a muro.
