AXONE Micro II 2V/ DES: 2 Velocità di evacuazione fumi

Su ordine del CMSI, AXONE Micro II 1V/DES aziona il ventilatore in modo evacuazione fumi. Su ordine del comando arresto VVFF, arresta il ventilatore e lo dispone nel modo "predefinito". Infine, in seguito all’ordine riarmo, passa al modo "attesa".

• certificata NF,
• certificata IP 54 da un laboratorio indipendente,
• evacuazione fumi solo 2 velocità,
• per motore 2 velocità trifase 400 V ad avvolgimenti indipendenti (AI) e accoppiamento Dahlander (DAH),
• 2 versioni:
  • scatola di base,
  • scatola con interruttore di prossimità e 2 pressostati integrati (IPDP) per 16,7 A.
• visualizzazione chiara sulla facciata anteriore di stato scatola e eventuali guasti,
• 2 pulsanti Evacuazione fumi (BV e AV) sulla facciata anteriore,
• 2 minipulsanti all’interno della scatola:
  • simulazione ordine di arresto VVFF,
  • simulazione ordine di riarmo.
• controllo isolamento linea “a valle”, impostazione di fabbrica a 500 k,
• controllo delle fasi “a monte”: controllo della presenza e della non inversione delle fasi,
• memorizza lo stato della scatola in caso di interruzione dell’alimentazione: al ripristino della tensione, la scatola ritorna nello stato iniziale,
• la norma NF-S 61.933 raccomanda il controllo delle scatole relè ogni tre mesi.

• particolarità rispetto a un motore 1V:
  • due linee di potenza da AXONE Micro verso il motore: BBV e BAV,
  • due linee provenienti dal CMSI per ordinare l’evacuazione fumi a bassa o alta velocità: JBV e JAV,
  • un pressostato aggiuntivo per ottenere una posizione di sicurezza per velocità: MBV e MAV,
  • una sintesi dei guasti aggiuntiva e indipendente per ottenere un’informazione "attesa" per velocità: NBV e NAV.

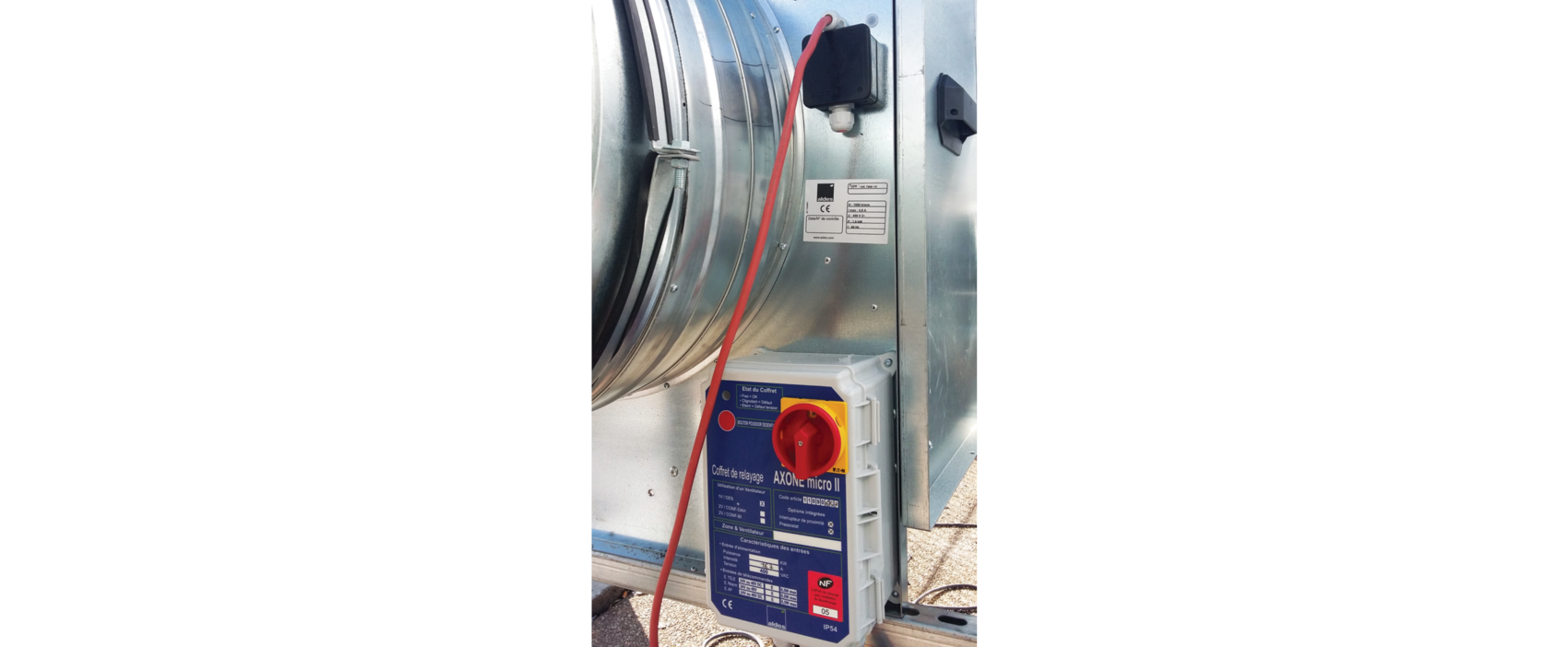

• • installare il quadro relè vicino al quadro generale di bassa tensione o vicino al ventilatore.
  • fissare il quadro a muro o a terra, preferibilmente con il supporto terrazza consigliato,
  • per un'installazione all'aperto, utilizzare
