OPTONE® "+Griglia" 2V
OPTONE® "+Griglia" 2V
I tenditori di fumo OPTONE "+Griglia" sono destinati a locali terziari e possono essere utilizzati sia come ingresso d'aria che come estrazione di fumi.
OPTONE® "+Griglia" 2V

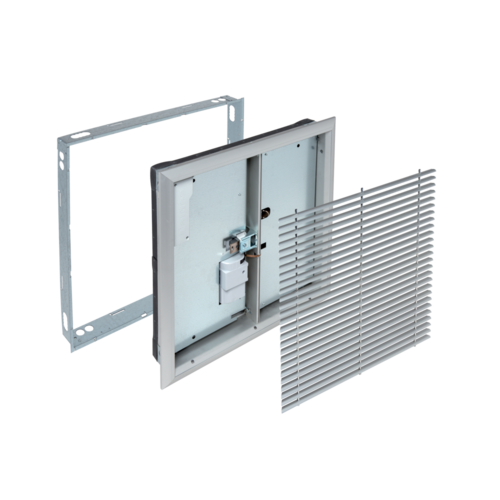

I pannelli per lo smaltimento del fumo OPTONE "+Griglia" a 2 ante sono destinati agli edifici terziari (ERP, IGH) e possono essere utilizzati come ingresso d'aria o come estrattori di fumo. Sono motorizzabili. I pannelli OPTONE "+Griglia" 2V includono una griglia che permette di risparmiare sulla fase di installazione della griglia separata. Il trigger elettromagnetico è incluso e disponibile in emissione/rottura e 24/48 V.
Benefici del prodotto
- semplicità: dimensioni nominali = dimensioni di impastamento,
- contro telaio reversibile alto/basso,
- 1 solo contro telaio per tutti i modelli OPTONE.- passaggio cavi preforati, - ante 1V/2V motorizzabili, - novità: clip di bloccaggio del nucleo.
Il pannello è chiuso in posizione di attesa. Si apre su ordine del CMSI e passa così in posizione di sicurezza.
- conforme al marcado CE según EN 12101-8: Certificado 1812-CPR-1053,
-
clasificación de resistencia al fuego según la prueba EN 1366-10:
- EI 90 (ved-i o) S - 1000 Pa - AA multi, de acuerdo con el § 7.2.4 de
EN 13501-4, calificado en conducto de ventilación Promatect L500, y en conductos conforme a EN 1366-9 del mismo material y densidad,
-
- EI 60 S para H>1000.
- conforme a la norma NF-S-61937-10,
- caudal de fuga < 200 m3/h por m² de hoja bajo 1 000 Pa,
- pérdidas de carga solo con la rejilla:
-
- en admisión: ∆p=2,083 .√(S_libre/(LxH)).(Q/S_libre)²,
- en escape: ∆p=2,00 .√(S_libre/(LxH)).(Q/S_libre)²,
- ∆p en Pa, S_libre en m2, Q en m³.s-1, L y H en m.
- paso libre (dm²): 2V = ((L-76) x (H-57) -14 147) / 10 000.
-
- tenda motorizzabile,

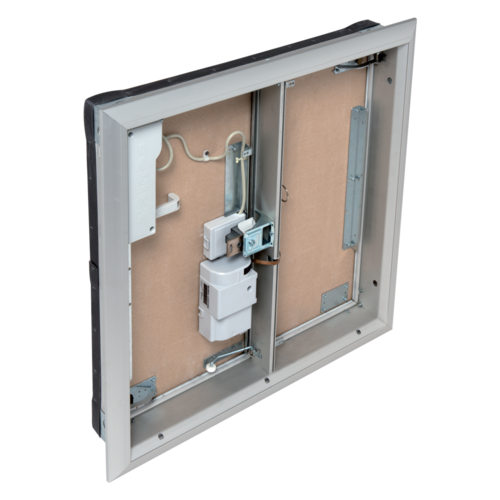

- meccanismo di controllo elettrico protetto da un involucro,
- telaio in acciaio con spessore di 20/10 mm,
- telaio della grata fuso con la tenda,

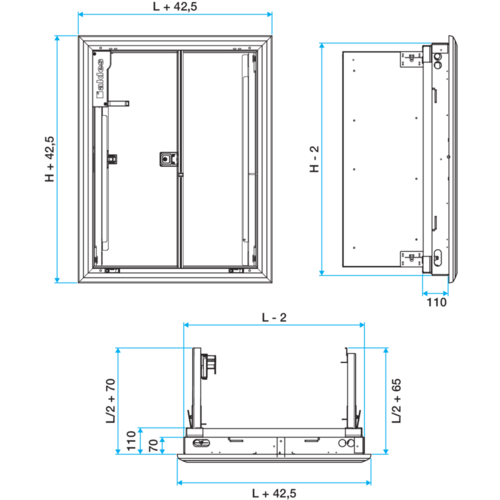

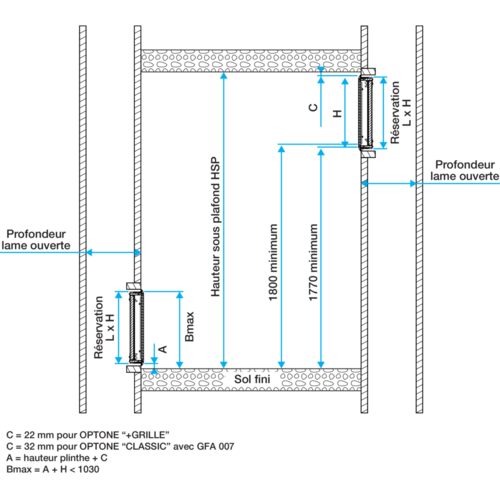

- dimensioni nominali L x H della tenda = dimensioni d’incasso del suo telaio, fissato senza cemento,
- sistema di bloccaggio posizionato sulla porta, quindi più spazio libero,
- passaggio previsto per i cavi elettrici,
- sistema di bloccaggio dotato di un rilascio elettromagnetico auto-riarmabile,
- scatola di giunzione evolutiva,
- opzioni disponibili :
- rivestimento in acciaio zincato, RAL a scelta,
- nucleo bloccabile,
- anti-ritorno (necessario in entrata d'aria se la velocità nella canalizzazione è superiore a 7m/s),
- montaggio con telaio controtelaio possibile in fabbrica.
-
- Le ante "multicamera" sono adatti per applicazioni "monocamera",
- Depressione massima: - 1.000 Pa,
- Direzione del flusso: all'interno del condotto di evacuazione del fumo (quando la botola è chiusa).
- Utilizzo del contro
| Sezione di passaggio d'aria libera (dm²) |
|---|
| 7,7 (Min) - 104,2 (Max) |
| Lmin x Amin (mm) | Lmax x Amax (mm) |
|---|---|
| 450 x 300 |
1000 x 1200 |
- Numero verbale CE : 1812-CPR-1053
