OXYTONE Lame 2013
OXYTONE Lame 2013
L’apertura per immissione di aria OXYTONE Lame 2013 garantisce un apporto di aria fresca in caso di incendio; il riarmo motorizzabile, inoltre, ne facilita la manutenzione.
OXYTONE Lame 2013

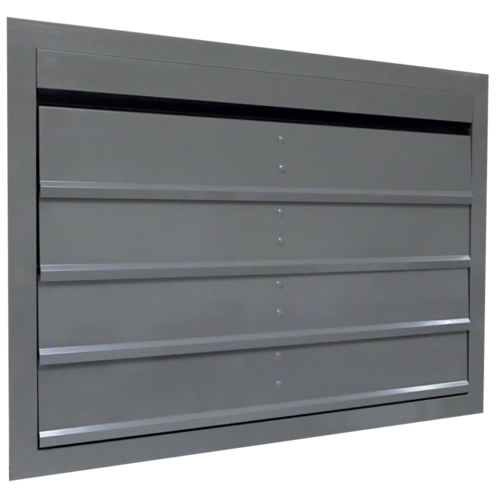

Le lame OXYTONE 2013 è un apri-porta telecomandato, a lamelle, per un'applicazione di ingresso d'aria per il defumo. E' disponibile nelle dimensioni 330 x 600 / 475 x 350 a 1350 x 1100 /1225 x 1350 per passi di 125 mm standard. E' disponibile nella versione isolata e/o con riarmo motorizzato.
Benefici del prodotto
- può essere riarmata a distanza,
- apertura verso l’esterno,
- all’interno, GFAP 007 con corpo centrale smontabile.
- versione isolata,
- kit per posa in opera su porta,
- vasta gamma dimensionale.
OXYTONE Lame 2013 è un’apertura telecomandata a lame pensata per l’immissione di aria fresca. Si apre su ordine del CMSI. I contatti di inizio e fine corsa permettono di conoscerne la posizione e accertarne il corretto funzionamento.

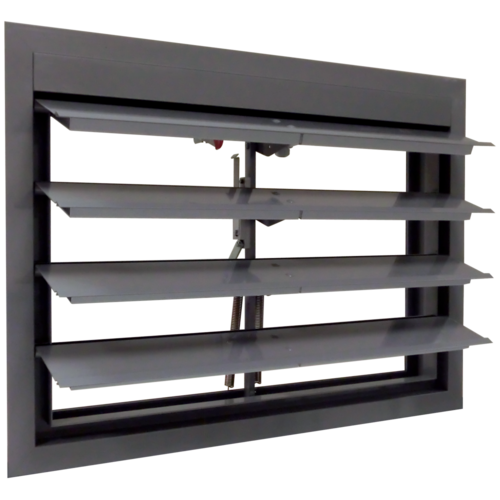

- otturatore meccanico costituito da un telaio in alluminio (finitura anodizzata naturale) in cui ruotano delle lame orizzontali con la stessa finitura del telaio,
- versione ISOLATA con lame rivestite di polistirolo espanso M1 (K=1,55 W/m/°C) da 23 mm, chiuse in scatola PVC,
-
meccanismo di scatto:
- tiranteria collegata a una molla sul retro delle lame,
- raccordo elettrico tramite apposita scatola.
- con attivazione telecomandata a emissione (3,5 W) o rottura di corrente (1,6 W), 24 o 48 V,
- riarmo manuale (standard) o elettrico 24 V (opzionale, montato di fabbrica o in cantiere),
- contatti di segnalazione fine e inizio corsa disponibili in opzione. Possono essere raddoppiati.
- mantenere sempre le lame in posizione orizzontale,
-

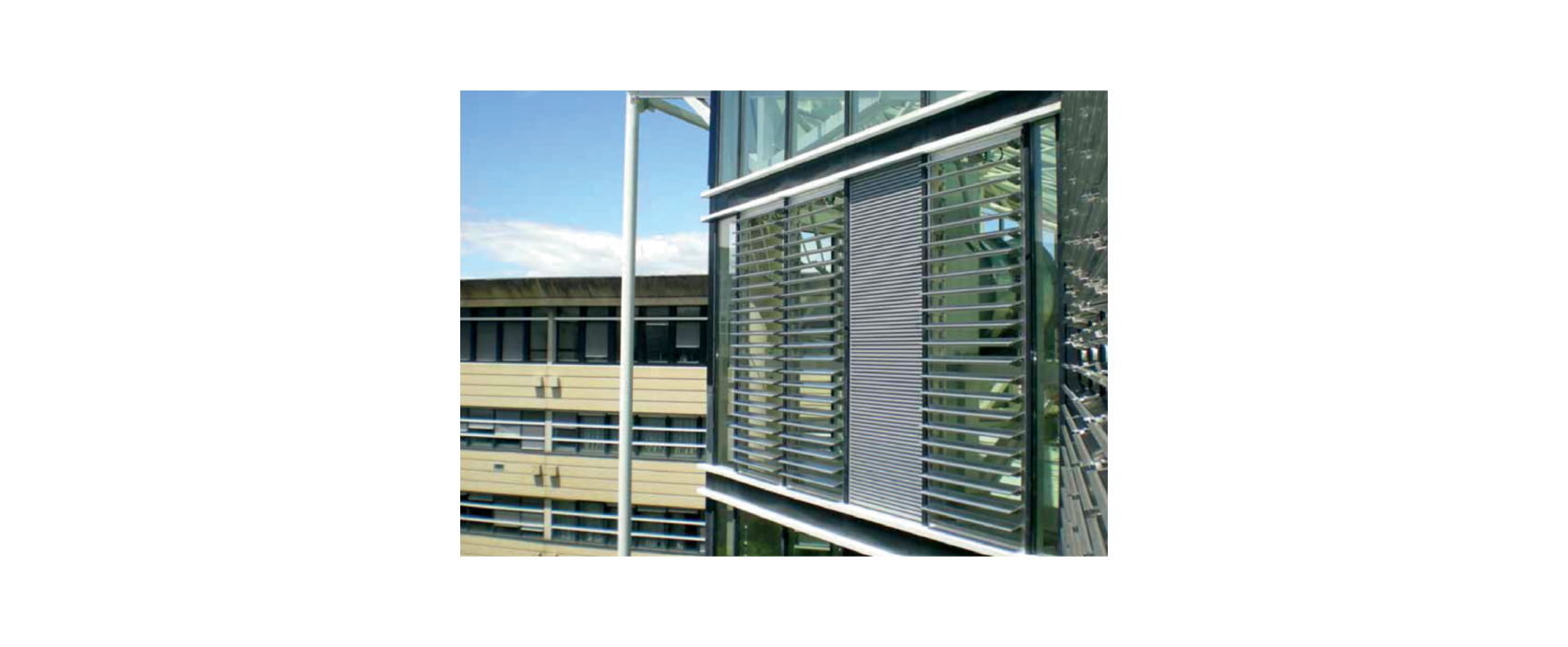

progettato per l'installazione all'esterno della facciata:
- su pareti metalliche,
- su pareti in cemento (consigliato il controtelaio).
- possibilità di installare le lame OXYTONE 2013 su pareti di legno grazie a un kit di adattamento.

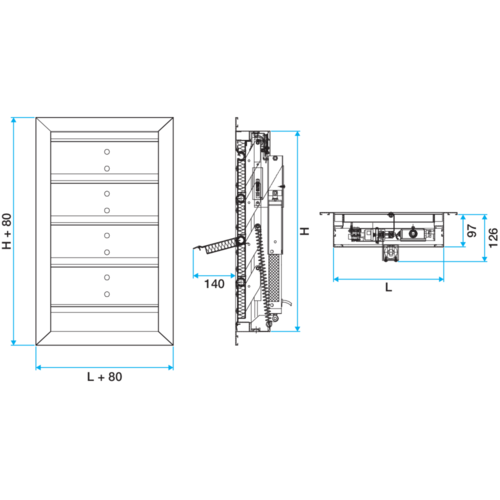

> Ingombri OXYTONE LAME 2013: - misure nominali: L x H, - misure riserva con controtelaio ancorato: (L+50) x (H+50), - misure riserva senza controtelaio: (L+5) x (H+5). > Ingombri con GFAP - misure nominali GFAP 007: X x Y, - selezione con controtelaio: X = L Y = H, - selezione senza controtelaio: X = L - 45mm Y = H - 45mm, - controllare che X e Y siano multipli di 25 mm.
| Riferimenti | Lmin x Amin (mm) | Lmax x Amax (mm) |
|---|---|---|
| 11044342 - OXYTONE Lame 2013 con opzioni di scelta | 330 x 475 ou 475 x 350 |
1100 x 1350 |
| 11044343 - OXYTONE Lame 2013 Isolé avec opzioni di scelta | 330 x 475 ou 475 x 350 |
1100 x 1350 |
| 11044348 - COFANETTO DI ALIMENTAZIONE 8 MOTORI OXYT LAME 2013 | ||
| 11044349 - COFANETTO ALIM 1 MOTORE OXYT LAME 2013 | ||
| 11044350 - SCATOLA ALIMENTATORE 2 MOTORE ELICHE DI OSSIGENO 2013 | ||
| 11044351 - Scatola alimentatore 4 motori per lame oxit 2013 | ||
| 11044353 - KIT INSTALLAZIONE PANNELLO LEGNO OXYT LAME / AIRONE |
