ISONE®2 Europe circulaire
Serranda tagliafuoco
ISONE®2 Europe circulaire
Serranda tagliafuoco

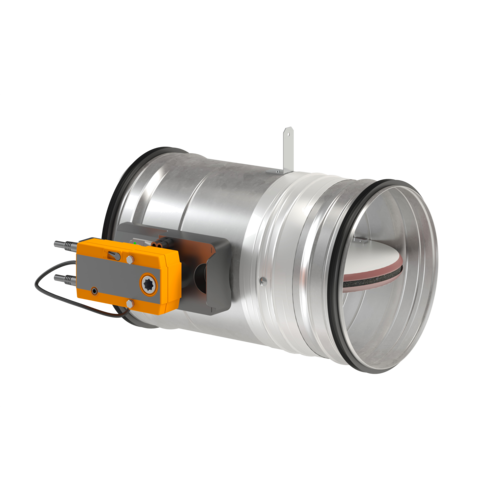

I battenti ISONE 2 sono facili da scegliere: un unico modello per tutti i muri e per tutti i gradi di resistenza al fuoco.
ISONE®2 Europe circulaire
> Valvole tagliafuoco per edifici terziari (ERP, IGH)
> Restituiscono il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
> Dotati di fusibile termico di azionamento predefinito a 70°C
> Comandabile da bobina elettromagnetica 24/48Vcc a emissione, 24Vcc o 48Vcc a interruzione
> Motore di riarmo 24/48V
> Grado di resistenza al fuoco fino a 120 minuti su tutte le pareti comuni
> Restituiscono il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
> Dotati di fusibile termico di azionamento predefinito a 70°C
> Comandabile da bobina elettromagnetica 24/48Vcc a emissione, 24Vcc o 48Vcc a interruzione
> Motore di riarmo 24/48V
> Grado di resistenza al fuoco fino a 120 minuti su tutte le pareti comuni
Benefici del prodotto
- - Unico modello di valvola per tutti i divisori: facile da scegliere - Maniglia ergonomica per il ripristino rapido: 2 secondi sono sufficienti - Asse inox opzionale per ambienti difficili - Scatola di controllo remota opzion
- Nuova valvola universale
- Box meccanismo ergonomico: maniglia di ripristino rapido, ampio box di connessione elettrica.
- Software Conceptor Ventilation: garanzia di risultati grazie ai calcoli delle perdite di carico dell'intera rete.
-
- La valvola è aperta in posizione di attesa.
- Si apre su ordine del CMSI o della canna termica e passa così in posizione di sicurezza (chiuso).
- È riarmabile a distanza grazie alla motorizzazione.
- Certificato e conforme alla NF S 61937-5 e NF537
- Marcatura CE secondo EN 15650: 1812-CPR-1837
- Impermeabilizzazione di classe C secondo EN 1751 come standard
- EI 120 S - 500Pa su parete e solaio in cemento, calcestruzzo cellulare, cartongesso tipo F, montaggio compensato PROMAT/Geostaff
- EXAP EN 15882-2:2015: regole X.45 e X.46
- Gamma da D100 mm a D630 mm
- Certificato 150 cicli per valvole a comando automatico, 10000 cicli per valvole telecomandate
- Meccanismo 100% adattabile
- Valvola unica adattabile su tutte le pareti
- Installazione su pareti leggere con cofano post montaggio
- Maniglia di riarmo che indica la posizione della valvola
- Ampio contenitore per il collegamento elettrico
- Asse in acciaio inossidabile opzionale per ambienti ostili
- Scatola di controllo remota opzionale
- Basse perdite di carico
-
- Installazione senza sigillatura su partizione leggera, anche con staffa post-montaggio
- Montaggio a incasso su:
- Muro/lastra di calcestruzzo e calcestruzzo cellulare
- Parete in cartongesso
- Cartongesso tipo A (1h) e tipo F (2h)
- Montaggio a sporgenza su PROMAT / GEOSTAF
- Posizionamento su partizioni leggere grazie alle staffe di installazione
- EXAP EN 15882-2:2015, regole X.45 e X.46: dimensioni di riserva estese
- Rispettare i report di classificazione antincendio durante l'implementazione
| Riferimenti | Sezione di passaggio d'aria libera (dm²) |
|---|---|
| 11043026 - ISONIC®2.1 Europa EIS Ø 100 mm | 0,51 |
| 11043028 - ISONF® 2.1 Europa EIS Ø 125 mm | 0,89 |
| 11043029 - ISON ® 2.1 Europa EIS Ø 160 mm | 1,57 |
| 11043036 - ISONOE®2.1 Europa EIS Ø 200 mm | 2,59 |
| 11043037 - ISONETM 2.1 Europa EIS Ø 250 mm | 4,22 |
| 11043092 - ISONET® 2.1 Europa EIS Ø 315 mm | 6,93 |
| 11043093 - ISONETM 2.1 Europa Ø 355 mm | 8,72 |
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 11,24 |
| 11043095 - ISONETM 2.1 Europa Ø 450 mm | 14,41 |
| 11043097 - ISONM®2.1 Europa Ø 500 mm | 17,97 |
| 11043098 - ISONER®2.1 Europa Ø 560 mm | 31,96 |
| 11043107 - ISON E 2.1 Europa Ø 630 mm | 38,75 |
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 0,51 |
| 11043148 - ISONETM 2.1 Europa EIS Ø 125 mm M | 0,89 |
| 11043149 - ISONEt®2.1 Europa EIS Ø 160 mm M | 1,57 |
| 11043156 - ISONETM2.1 Europa EIS Ø 200 mm M | 2,59 |
| 11043157 - ISONET®2.1 Europa EIS Ø 250 mm M | 4,22 |
| 11043159 - ISONET®2.1 Europa EIS Ø 355 mm M | 6,93 |
| 11043158 - ISONO®2.1 Europa EIS Ø 315 mm M | 8,72 |
| 11043160 - ISONETM 2.1 Europa Ø 400 mm M | 11,24 |
| 11043166 - ISONETM 2.1 Europa Ø 450 mm M | 14,41 |
| 11043167 - ISONETM 2.1 Europe Ø 500 mm M | 17,97 |
| 11043168 - ISONIC® 2.1 Europa Ø 560 mm M | 31,96 |
| 11043169 - ISONA®2.1 Europa Ø 630 mm M | 38,75 |
> ISONE®2.1 PM: D100 a D500 > ISONE®2.1 GM: D560 a D630
| Riferimenti | A (mm) | B (mm) | C (°) | D (°) | J (mm) | K (mm) | L (mm) | Ø (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 11043026 - ISONIC®2.1 Europa EIS Ø 100 mm | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043028 - ISONF® 2.1 Europa EIS Ø 125 mm | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043029 - ISON ® 2.1 Europa EIS Ø 160 mm | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043036 - ISONOE®2.1 Europa EIS Ø 200 mm | 97 |
70 |
200 |
3,5 |
|||||
| 11043037 - ISONETM 2.1 Europa EIS Ø 250 mm | 97 |
70 |
250 |
3,7 |
|||||
| 11043092 - ISONET® 2.1 Europa EIS Ø 315 mm | 127 |
40 |
315 |
5,6 |
|||||
| 11043093 - ISONETM 2.1 Europa Ø 355 mm | 127 |
40 |
355 |
7,6 |
|||||
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 127 |
40 |
400 |
8,4 |
|||||
| 11043095 - ISONETM 2.1 Europa Ø 450 mm | 127 |
40 |
450 |
9,1 |
|||||
| 11043097 - ISONM®2.1 Europa Ø 500 mm | 127 |
40 |
500 |
10,3 |
|||||
| 11043098 - ISONER®2.1 Europa Ø 560 mm | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043107 - ISON E 2.1 Europa Ø 630 mm | 254 |
735 |
675 |
630 |
32,3 |
||||
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 97 |
70 |
45 |
18 |
100 |
1,8 |
|||
| 11043148 - ISONETM 2.1 Europa EIS Ø 125 mm M | 97 |
70 |
32 |
8 |
125 |
2,2 |
|||
| 11043149 - ISONEt®2.1 Europa EIS Ø 160 mm M | 97 |
70 |
15 |
160 |
2,8 |
||||
| 11043156 - ISONETM2.1 Europa EIS Ø 200 mm M | 97 |
70 |
200 |
3,5 |
|||||
| 11043157 - ISONET®2.1 Europa EIS Ø 250 mm M | 97 |
70 |
250 |
3,7 |
|||||
| 11043159 - ISONET®2.1 Europa EIS Ø 355 mm M | 127 |
40 |
355 |
5,6 |
|||||
| 11043158 - ISONO®2.1 Europa EIS Ø 315 mm M | 127 |
40 |
315 |
7,6 |
|||||
| 11043160 - ISONETM 2.1 Europa Ø 400 mm M | 127 |
40 |
400 |
8,4 |
|||||
| 11043166 - ISONETM 2.1 Europa Ø 450 mm M | 127 |
40 |
450 |
9,1 |
|||||
| 11043167 - ISONETM 2.1 Europe Ø 500 mm M | 127 |
40 |
500 |
10,3 |
|||||
| 11043168 - ISONIC® 2.1 Europa Ø 560 mm M | 202 |
665 |
605 |
560 |
25,6 |
||||
| 11043169 - ISONA®2.1 Europa Ø 630 mm M | 254 |
735 |
675 |
630 |
32,3 |
| Riferimenti | Perdita di carico a 2 m/s (Pa) | Perdita di carico a 4 m/s (Pa) | Perdita di carico a 6 m/s (Pa) | Perdita di carico a 8 m/s (Pa) | Perdita di carico a 10 m/s (Pa) | Perdita di carico a 12 m/s (Pa) |
|---|---|---|---|---|---|---|
| 11043026 - ISONIC®2.1 Europa EIS Ø 100 mm | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043028 - ISONF® 2.1 Europa EIS Ø 125 mm | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043029 - ISON ® 2.1 Europa EIS Ø 160 mm | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043036 - ISONOE®2.1 Europa EIS Ø 200 mm | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043037 - ISONETM 2.1 Europa EIS Ø 250 mm | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043092 - ISONET® 2.1 Europa EIS Ø 315 mm | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043093 - ISONETM 2.1 Europa Ø 355 mm | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043094 - ISONE®2.1 Europa Ø 400 mm | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043095 - ISONETM 2.1 Europa Ø 450 mm | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043097 - ISONM®2.1 Europa Ø 500 mm | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043098 - ISONER®2.1 Europa Ø 560 mm | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043107 - ISON E 2.1 Europa Ø 630 mm | 1 |
4 |
8 |
15 |
23 |
34 |
| 11043145 - ISONE®2.1 Europa EIS Ø 100 mm M | 3 |
10 |
22 |
39 |
61 |
87 |
| 11043148 - ISONETM 2.1 Europa EIS Ø 125 mm M | 2 |
7 |
15 |
27 |
41 |
58 |
| 11043149 - ISONEt®2.1 Europa EIS Ø 160 mm M | 2 |
5 |
11 |
19 |
30 |
42 |
| 11043156 - ISONETM2.1 Europa EIS Ø 200 mm M | 2 |
5 |
10 |
17 |
26 |
37 |
| 11043157 - ISONET®2.1 Europa EIS Ø 250 mm M | 1 |
4 |
8 |
13 |
20 |
29 |
| 11043159 - ISONET®2.1 Europa EIS Ø 355 mm M | 1 |
4 |
8 |
13 |
20 |
28 |
| 11043158 - ISONO®2.1 Europa EIS Ø 315 mm M | 1 |
4 |
7 |
12 |
18 |
25 |
| 11043160 - ISONETM 2.1 Europa Ø 400 mm M | 1 |
3 |
7 |
11 |
16 |
23 |
| 11043166 - ISONETM 2.1 Europa Ø 450 mm M | 1 |
3 |
6 |
9 |
14 |
19 |
| 11043167 - ISONETM 2.1 Europe Ø 500 mm M | 1 |
3 |
5 |
8 |
13 |
18 |
| 11043168 - ISONIC® 2.1 Europa Ø 560 mm M | 1 |
2 |
5 |
9 |
14 |
21 |
| 11043169 - ISONA®2.1 Europa Ø 630 mm M | 1 |
4 |
8 |
15 |
23 |
34 |
- Numero verbale CE : 1812-CPR-1837
- 1: montaggio su parete in calcestruzzo EI120
- 2: montaggio su soffitto in calcestruzzo EI120
- 3: montaggio su parete leggera EI120 con solette aggiuntive
- 4: montaggio su cartongesso EI120 con solette aggiuntive
- 5: montaggio su parete leggera EI60 con cantoniera post montaggio
Riferimenti ai prodotti e agli accessori
1 software
-
Software per progettare e disegnare impianti di ventilazione meccanica
