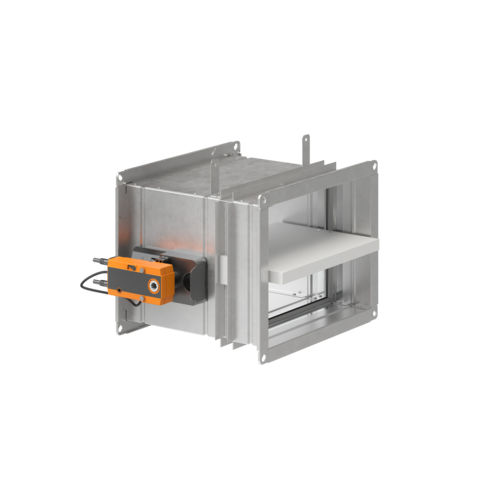

ISONETM 2.1 Europa rettangolare Serranda tagliafuoco

ISONETM 2.1 Europa rettangolare

Serranda tagliafuoco

I clapet ISONE® 2.1 sono facili da scegliere: un unico modello per tutti i pannelli e per tutti i gradi di resistenza al fuoco.
Vedi riferimenti
Scarica il file della libreria CAD
ISONETM 2.1 Europa rettangolare
> Valvole tagliafuoco per edifici terziari (ERP, IGH)
> Restituiscono il grado di resistenza al fuoco delle pareti attraversate da un condotto di ventilazione.
> Dotati di fusibile termico di azionamento predefinito a 70°C
> Comandabile da bobina elettromagnetica 24/48Vcc a emissione, 24Vcc o 48Vcc a interruzione
> Motore di riarmo 24/48V
> Grado di resistenza al fuoco fino a 120 minuti su tutte le pareti comuni
ISONETM 2.1 Europa rettangolare

Benefici del prodotto

  • Un unico modello di valvola per tutte le pareti: facile da scegliere
  • Maniglia ergonomica per il ripristino rapido: bastano 2 secondi
  • Albero in acciaio inossidabile optional per ambienti difficili
  • Scatola di comando remota optional, 0.7m o 3m
  • Applicazione ALDES SecurONE per la raccolta e la condivisione dei dati della valvola
  • Meccanismo unico, dalla valvola più semplice a quella più attrezzata: facile da scegliere, installare e mantenere
  • Kit Easynstall per un'installazione facile su pareti leggere
  • Connettività BELIMO 24V compatibile con i moduli MODBUS
  • Nuova valvola universale
  • Box meccanismo ergonomico: maniglia di ripristino rapido, ampio box di connessione elettrica.
  • Software Conceptor Ventilation: garanzia di risultati grazie ai calcoli delle perdite di carico dell'intera rete.
    • La valvola è aperta in posizione di attesa.
    • Si apre su ordine del CMSI o della canna termica e passa così in posizione di sicurezza (chiuso).
    • È riarmabile a distanza grazie alla motorizzazione.
    • Certificato e conforme alla NF S 61937-5 e NF537
    • Marcatura CE secondo la EN 15650: 1812-CPR-1837
    • Classe di tenuta all'acqua C secondo la EN 1751 come standard
    • EI 120 S -500Pa su parete e lastra di cemento, cemento cellulare, cartongesso tipo F, montaggio compensato PROMAT/Geostaff
    • EXAP EN 15882-2:2015: regole X.45 e X.46
    • Gamma da 200x100 mm a 1500x500 / 1000² mm
    • Certificato 300 cicli per valvole auto-azionate, 10000 cicli per valvole azionate a distanza
  • Meccanismo 100% evolutivo
  • Valvola unica adattabile a tutte le pareti
  • Installazione su parete leggera con cornice post montaggio
  • Maniglia di reimpostazione che indica la posizione della valvola
  • Ampio contenitore per connessioni elettriche
  • Asse in acciaio inossidabile opzionale per ambienti ostili
  • Kit Easynstall per installazioni facili su pareti leggere
  • Contenitore di comando remoto opzionale
  • Basse perdite di carico
  • Installazione senza sigillatura su pareti leggere, anche con staffa per montaggio post
  • Montaggio a incasso su:
    • Parete in muratura/b%C3%A9ton cellulaire
    • Parete in cartongesso
    • Cartongesso tipo A (1h) e tipo F (2h)
  • Montaggio in offset su PROMAT/GEOSTAF
  • Posizionamento su pareti leggere grazie alle linguette di installazione
  • Kit di montaggio Easynstall per il montaggio facile delle valvole rettangolari nelle pareti leggere di tipo A (60 minuti)
  • Pezzo adattatore per il collegamento a reti oblunghe
  • EXAP EN 15882-2:2015, regole X.45 e X.46: misurazioni di riserva estese
  • Rispettare i rapporti di classificazione antincendio durante l'implementazione
Riferimenti Sezione di passaggio d'aria libera (dm²)
11043456 - ISON®2.1 Europa RETT PM

0,9 (Min) - 43 (Max)
11043457 - ISONETM 2.1 Europa RECT GM

10,3 (Min) - 90,8 (Max)
11043458 - ISON®2.1 Europa RETT PM-M

0,9 (Min) - 43 (Max)
11043459 - ISON®2.1 Europa RECT GM-M

10,3 (Min) - 90,8 (Max)

> ISONE®2.1 PM: 200x100 a 800x600 / 1000² > ISONE®2.1 GM: >800x600 a 1500x500 / 1000²

ISONETM 2.1 Europa rettangolare ISONETM 2.1 Europa rettangolare
Riferimenti E (mm) F (mm) G (mm) ZA (mm) ZB (mm) Lmin x Amin (mm) Lmax x Amax (mm)
11043456 - ISON®2.1 Europa RETT PM

25

169

71

Y/2 -122



200 x 100

800 x 600
11043457 - ISONETM 2.1 Europa RECT GM

50

242

99

Y/2 -122

Y/2 -292



1500 x 500 / 1000 x 1000
11043458 - ISON®2.1 Europa RETT PM-M

25

100

200

Y/2 -122



200 x 100

800 x 600
11043459 - ISON®2.1 Europa RECT GM-M

50

250

150

Y/2 -122

Y/2 -292



1500 x 500 / 1000 x 1000
  • Numero verbale CE  :  1812-CPR-1837

  • 1: montaggio su parete in calcestruzzo EI120
  • 2: montaggio su soffitto in calcestruzzo EI120
  • 3: montaggio su parete leggera EI120 con tasselli aggiuntivi
  • 4: montaggio su cartongesso EI120 con tasselli aggiuntivi
  • 5: montaggio su parete leggera EI60 con kit Easyntall

Riferimenti ai prodotti e agli accessori

  • ISON®2.1 Europa RETT PM
    ISON®2.1 Europa RETT PM
    11043456
    • Aldes
      Scatola remota 0,7 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      11043324
    • Aldes
      Scatola remota 3 m per contatto FDCU1 e bobina di trasmissione ISONE®2.1 PM
      11043325
    • Aldes
      Scatola remota 0,7 m per contatto FDCU1+2 e bobina di trasmissione ISONE®2.1 PM
      11043396
    • Aldes
      Scatola remota 3 m per contatto FDCU1+2 e bobina di emissione ISONE®2.1 PM
      11043397
  • ISONETM 2.1 Europa RECT GM
    ISONETM 2.1 Europa RECT GM
    11043457
  • ISON®2.1 Europa RETT PM-M
    ISON®2.1 Europa RETT PM-M
    11043458
  • ISON®2.1 Europa RECT GM-M
    ISON®2.1 Europa RECT GM-M
    11043459
