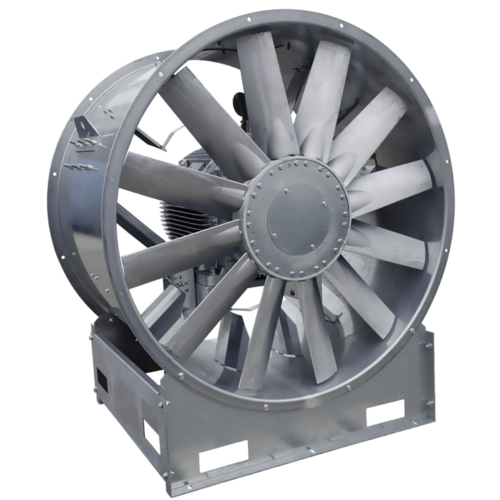

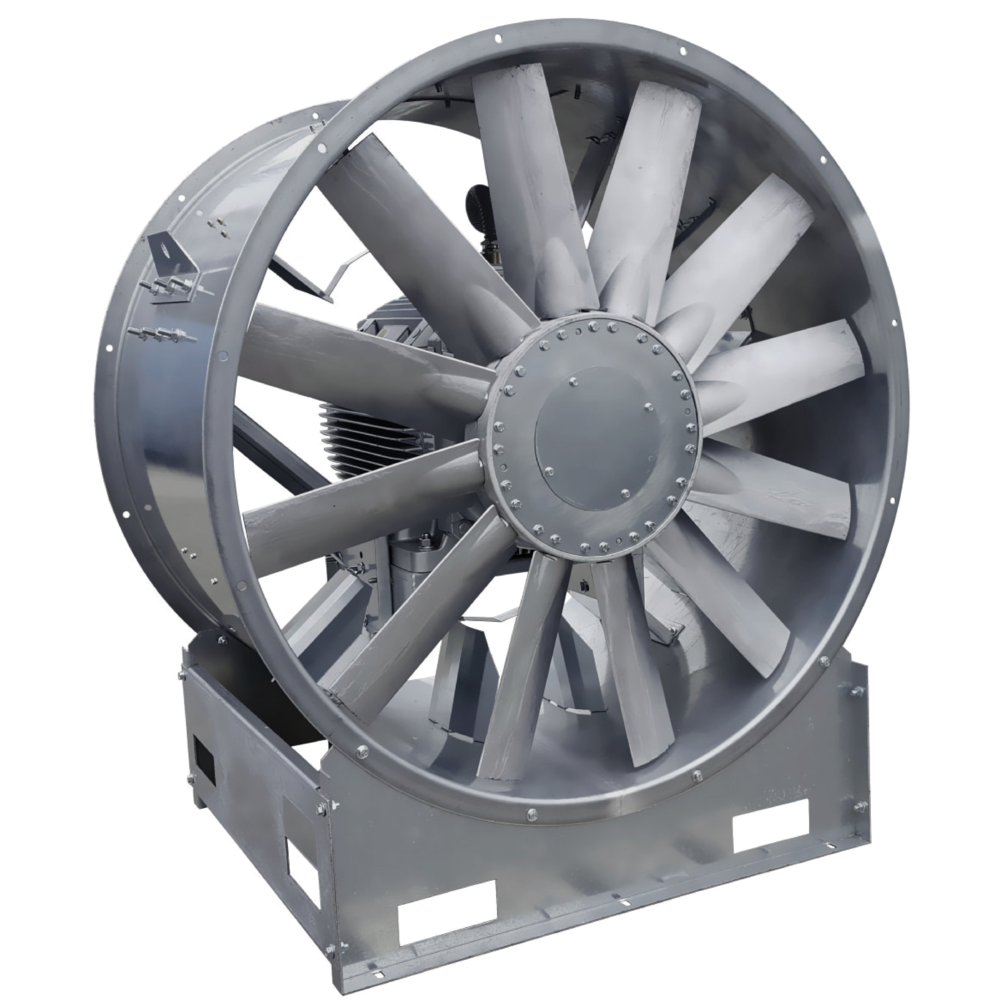

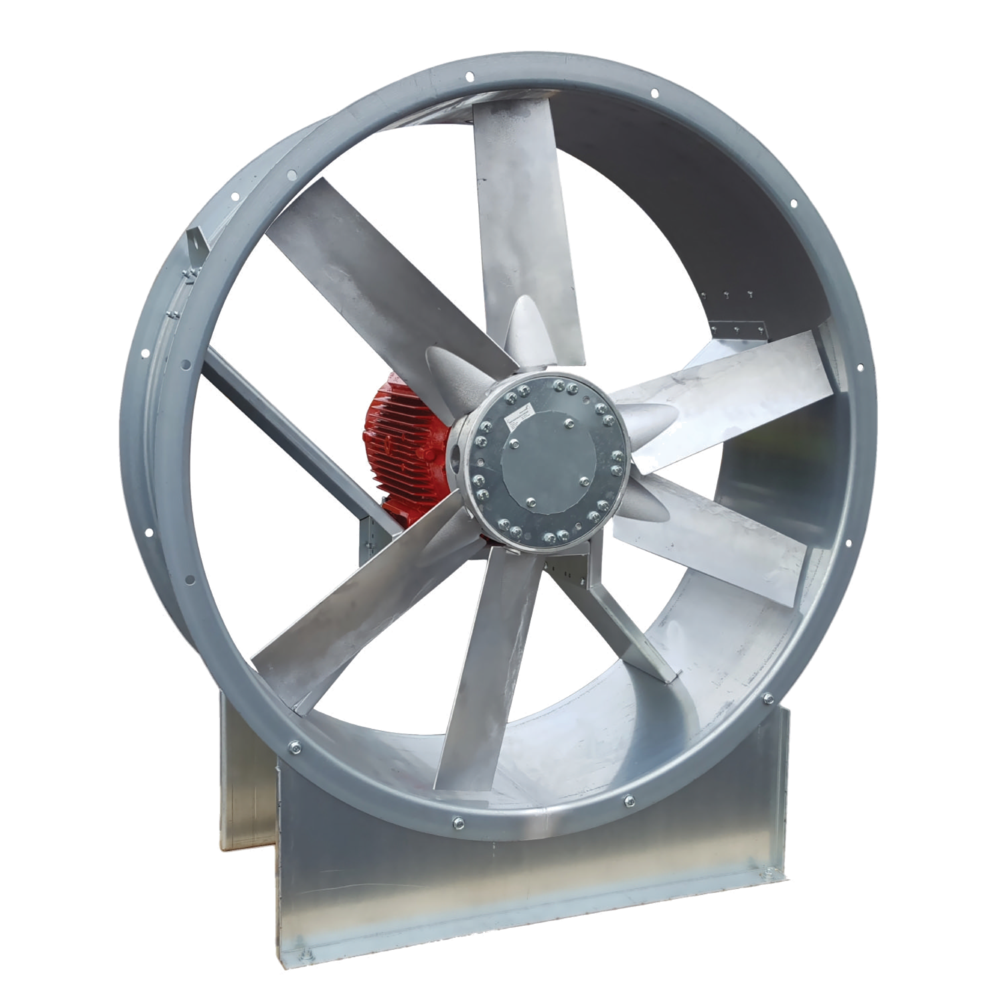

HELIONE Non Classificato-F200-F400

I ventilatori HELIONE devono essere collegati al circuito di ventilazione/sblocco per evacuare l'aria viziata e i fumi all'esterno. Possono essere controllati da un quadro di rele o un quadro parcheggio.

• conformità:
  • classificazione F400-120 e F200-120,
  • conformità CE: 1812-CPR-1623.
• Ø da 355 a Ø 1250 mm, per Ø più grandi: contattaci.
• portate che vanno da 1500 a 120000 m³/h per pressioni da 100 a 600 Pa,
• pale della ventola:
  • composte da diverse pale in alluminio,
  • montate su un mozzo in alluminio,
  • angolo d'inclinazione determinato in base al punto di funzionamento.
• pale: controllate individualmente con radiografia a raggi X prima dell'assemblaggio per verificare la qualità del materiale,
• anelli di cappuccio:
  • formati da una lastra di metallo,
  • bordi cadenti integrati e forati per le connessioni,

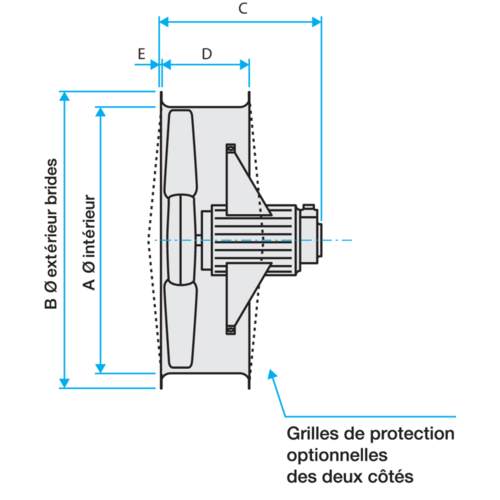

  • anello di cappuccio standard = anello di cappuccio corto, anello di cappuccio lungo opzionale.
• bracci di fissaggio del motore: zincati a caldo per una buona resistenza alla corrosione,
• motori:
  • con flange,
  • 4 poli o 4/8 poli (2 poli su richiesta),
  • IP 55, classe di isolamento F come standard,
  • temperatura di esercizio -20/50°C,
  • motore 60Hz: contattaci per favore.

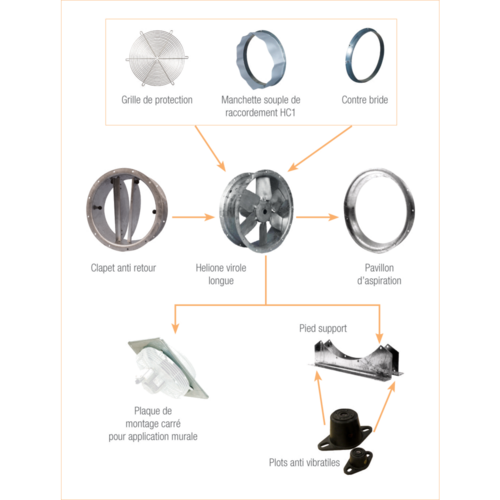

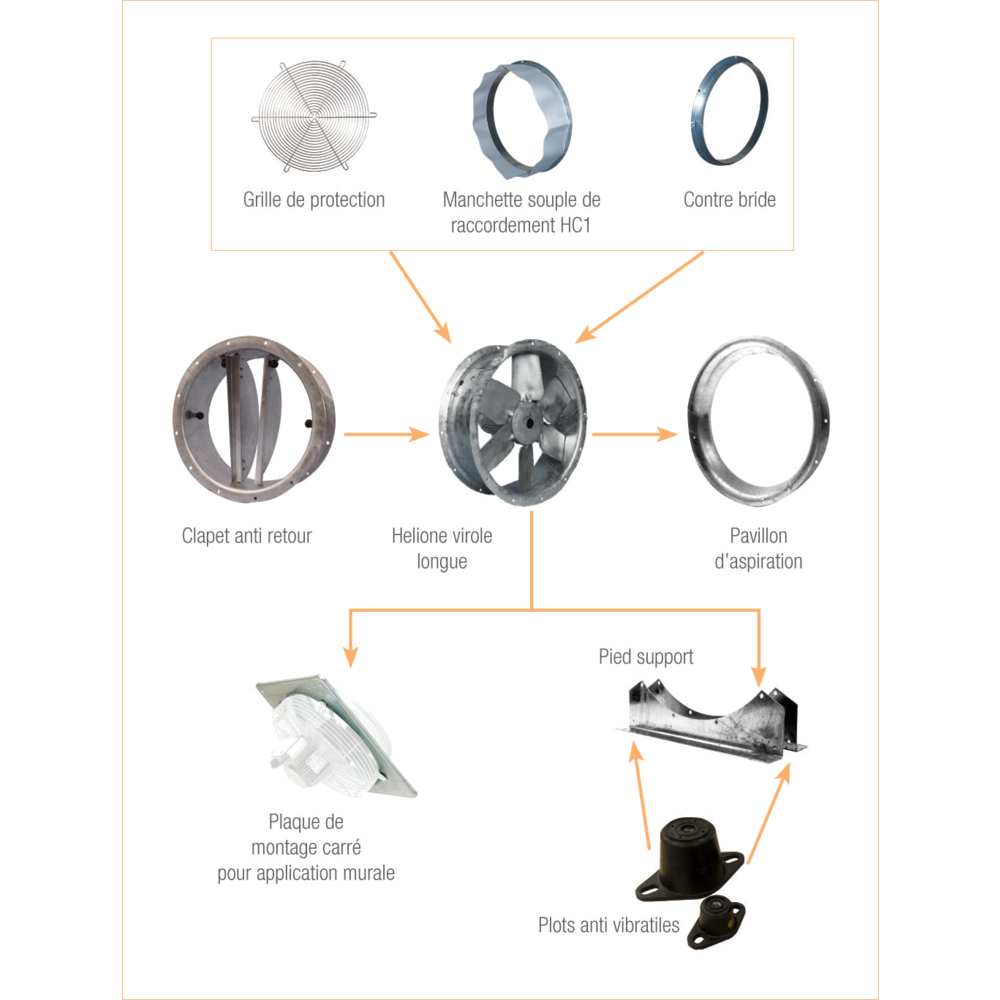

• Accessori di installazione:
  • Polsino flessibile,
  • Flangia di contro flangia in acciaio zincato per collegare Helione a un condotto circolare,
  • Piastra quadrata in acciaio zincato per fissare Helione come dispositivo a parete,
  • Piedini di supporto in acciaio zincato (x2) per fissare Helione,
  • Tappi antivibranti (x4) da fissare sotto i piedini di supporto,
  • Flap di non ritorno: circolare, 2 lame in acciaio zincato,
  • Campana di aspirazione: miglioramento delle prestazioni aerodinamiche e acustiche.
• Accessori elettrici:
  • Sensore di prossimità,
  • Interruttore di pressione,
  • Scatola del relè ➡ vedere "AXONE".
  • Scatola di parcheggio della custodia
• Opzioni disponibili:
  • Ferrula lunga,
  • Sostegni per il montaggio verticale,
  • Scatola terminale esterna pre-cablata,
  • Finitura ambiente marino / aggressivo: zincatura a caldo, verniciatura a polvere epossidica, acciaio inossidabile.

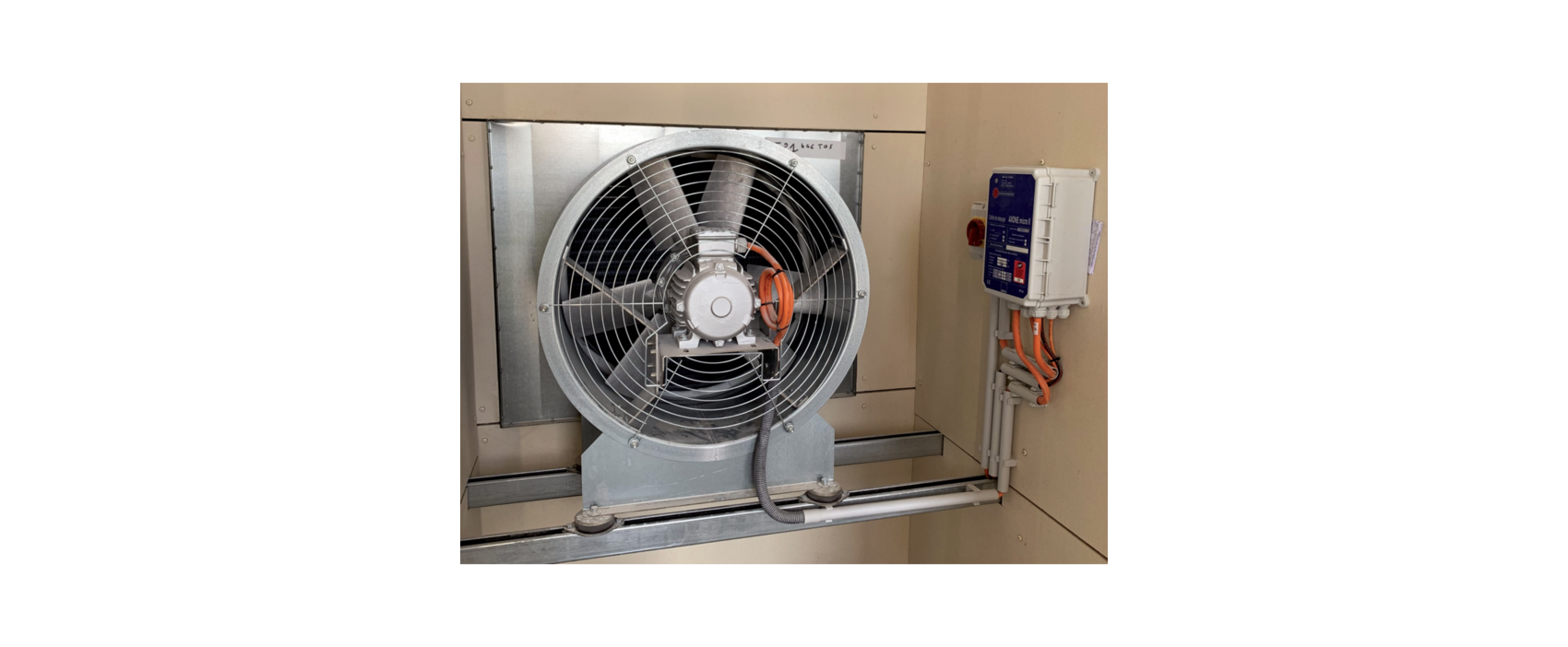

• orizzontale a terra o da appoggio sul muro, opzioni indispensabili:
  • piastra quadrata e supporti antivibrazioni, controflange e manicotti flessibili o griglia se non raccordato.
• orizzontale a terra tra due condotti, opzioni indispensabili:
  • piedini e supporti antivibrazioni, controflange e manicotti flessibili da entrambi i lati, ghiera lunga per accedere al motore attraverso lo sportello di ispezione.
• orizzontale fissata in appoggio sul muro, opzioni indispensabili:
  • piastra quadrata rinforzata per fissaggio al muro, controflangia e manichetta flessibile o griglia se non raccordato.
• verticale sospeso sotto soletta o in condotto, opzioni indispensabili:
  • griglia di protezione se accesso possibile o in caso di rischio di aspirazione di rifiuti,
  • ghiera lunga per accedere al motore, se raccordato da entrambi i lati.

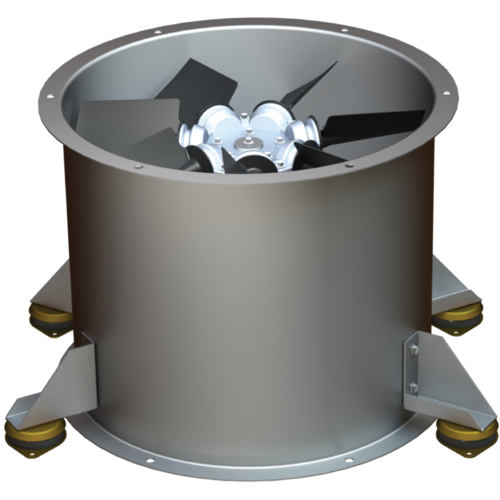

  • opzione fazzoletto disponibile.
