ProtectONE® R F400 120: 1 Velocità
Benefici del prodotto
- - regolazione semplificata del flusso con l'esclusivo dispositivo ProtectONE® Adapt, - completamente smontabile di serie (tranne il modello isolato), - connessione al refluo modulare (tranne il modello isolato): sinistra, destra, verti
- isolamento termico per l’installazione in locale tecnico,
- la girante a reazione offre risultati migliori grazie alla minore variazione della portata al variare delle perdite di carico.
Su ordine del CMSI il cassone di evacuazione fumi ProtectONE® R è azionato in modo evacuazione fumi dalla scatola dei relè per consentire l’estrazione dei fumi. In seguito passa prima al modo “predefinito” e poi al modo "attesa".
- conforme marchio CE 1812-CPR-1181,
- conforme EFECTIS F400-120 secondo la norma EN12101-3,
- motoventilatore a girante libera conforme all’ErP 2018,
- portata da 500 a 21.000 m³/h,
- motore elettrico classe F, IP55,
- motore trifase 1 velocità,

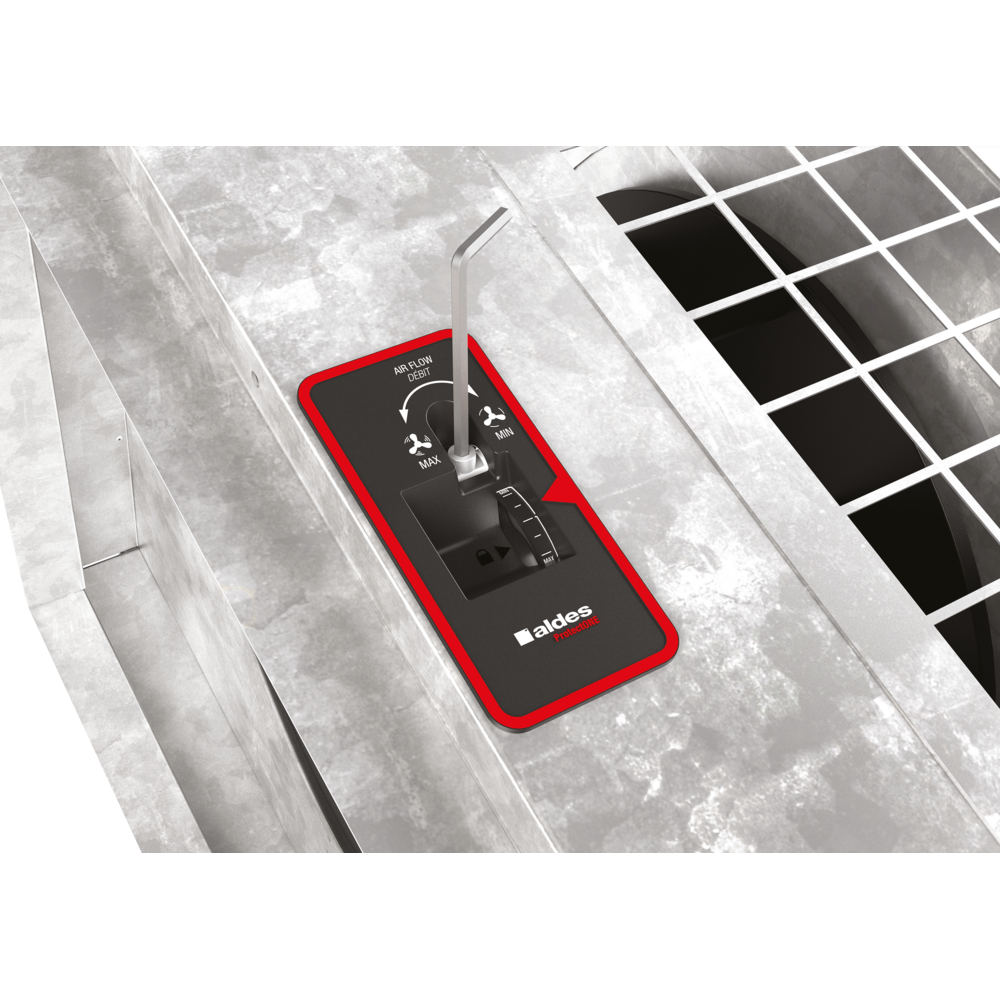

- dispositivo di regolazione di portata integrato nel cassone: ProtectONE® Adapt (sistema brevettato), esclusiva ALDES (sistema brevettato),
- girante centrifuga a reazione accoppiata direttamente al motore,
- isolamento termico per l’installazione in locale tecnico,
- 2 modelli: modello con scarico in linea e modello con scarico a 90°.
-
- 10 dimensioni della cassa per una portata da 500 a 21.000 m³/h:
- ProtectONE® R2.0 a ProtectONE® R5.0: Taglia 1,
- ProtectONE® R6.5 a ProtectONE® R9.0: Taglia 2,
- ProtectONE® R10.0 a ProtectONE® R21.0: Taglia 3,
- ProtectONE® R2.0 a ProtectONE® R5.0: Taglia 1 EL,
- ProtectONE® R6.5 a ProtectONE® R9.0: Taglia 2 EL,
- ProtectONE® R10.0 a ProtectONE® R21.0: Taglia 3 EL.
- opzioni disponibili:
- soluzione "All in One": include il quadro elettrico, l'interruttore e il pressostato,
- pressostato regolabile 100-1000 Pa (1 pressostato per velocità di estrazione fumo),
- scelta della posizione di ricircolo: accesso sinistro/destro sul modello EL,
- isolamento termico approvato per l'installazione in locali tecnici (riciclo orizzontale o verticale).
- accessori:
- piattaforma quadrata/circolare per l'adattamento all'aspirazione,
- paraspruzzi antivento al ricircolo,
- manicotto flessibile rettangolare e circolare,
- rialzi antivibranti,
- valvola di non ritorno.
- installazione all’interno o all’esterno,
- per la posa all’interno: prevedere l’opzione isolamento termoacustico (EN 12101-3),
- per la posa all’esterno: prevedere una visiera antipioggia + griglia.
- interruttore di prossimità fornito montato e cablato con contatti di posizione.
| Tipo di motore | Tipo di girante |
|---|---|
| AC |
Reazione |
| Riferimenti | A (mm) | B (mm) | C (mm) | D (mm) | H (mm) | I (mm) | L (mm) | Staffa (mm) | Isolamento (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 11039263 - ProtectONE® R 6.5 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
89 |
| 11039266 - ProtectONE® R 10.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
167 |
| 11039260 - ProtectONE® R 2.0 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
61 |
| 11039261 - ProtectONE® R 4.0 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
61 |
| 11039262 - ProtectONE® R 5.0 2P 1V | 300 |
655 |
595 |
595 |
775 |
745 |
660 |
I+20 |
L+50 H+25 |
66 |
| 11039264 - ProtectONE® R 8.0 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
94 |
| 11039265 - ProtectONE® R 9.0 2P 1V | 335 |
745 |
695 |
695 |
875 |
835 |
770 |
I+20 |
L+50 H+25 |
108 |
| 11039267 - ProtectONE® R 12.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
172 |
| 11039268 - ProtectONE® R 15.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
183 |
| 11039269 - ProtectONE® R 21.0 1V | 510 |
905 |
795 |
795 |
1020 |
965 |
910 |
I+20 |
L+50 H+25 |
213 |
| 11039270 - ProtectONE® R 2.0 EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
75 |
| 11039271 - ProtectONE® R 4.0 EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
75 |
| 11039272 - ProtectONE® R 5.0 2P EL 1V | 300 |
595 |
595 |
595 |
775 |
745 |
1070 |
I+20 |
L+50 H+25 |
80 |
| 11039273 - ProtectONE® R 6.5 EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
106 |
| 11039274 - ProtectONE® R 8.0 EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
111 |
| 11039275 - ProtectONE® R 9.0 2P EL 1V | 335 |
745 |
695 |
695 |
875 |
835 |
1195 |
I+20 |
L+50 H+25 |
124 |
| 11039276 - ProtectONE® R 10.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
190 |
| 11039277 - ProtectONE® R 12.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
195 |
| 11039278 - ProtectONE® R 15.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
206 |
| 11039279 - ProtectONE® R 21.0 EL 1V | 510 |
795 |
795 |
795 |
1020 |
965 |
1430 |
I+20 |
L+50 H+25 |
236 |
| Riferimenti | Intensità max (A) | Intensità nominale a 230 V (A) | Intensità nominale a 400 V (A) | Tensione (V) | Potenza (kW) |
|---|---|---|---|---|---|
| 11039263 - ProtectONE® R 6.5 1V | 4,16 |
2,4 |
230/400 |
1,1 |
|
| 11039266 - ProtectONE® R 10.0 1V | 8,04 |
4,64 |
230/400 |
2,2 |
|
| 11039260 - ProtectONE® R 2.0 1V | - |
1,82 |
1,05 |
230/400 |
0,37 |
| 11039261 - ProtectONE® R 4.0 1V | 2,2 |
1,27 |
230/400 |
0,55 |
|
| 11039262 - ProtectONE® R 5.0 2P 1V | 5,44 |
3,14 |
230/400 |
1,5 |
|
| 11039264 - ProtectONE® R 8.0 1V | 5,65 |
3,26 |
230/400 |
1,5 |
|
| 11039265 - ProtectONE® R 9.0 2P 1V | 13,22 |
7,63 |
230/400 |
4 |
|
| 11039267 - ProtectONE® R 12.0 1V | 10,7 |
6,17 |
230/400 |
3 |
|
| 11039268 - ProtectONE® R 15.0 1V | 14,06 |
8,12 |
230/400 |
4 |
|
| 11039269 - ProtectONE® R 21.0 1V | 18,2 |
10,5 |
230/400 |
5,5 |
|
| 11039270 - ProtectONE® R 2.0 EL 1V | 1,82 |
1,05 |
230/400 |
0,37 |
|
| 11039271 - ProtectONE® R 4.0 EL 1V | 2,2 |
1,27 |
230/400 |
0,55 |
|
| 11039272 - ProtectONE® R 5.0 2P EL 1V | 5,44 |
3,14 |
230/400 |
1,5 |
|
| 11039273 - ProtectONE® R 6.5 EL 1V | 4,16 |
2,4 |
230/400 |
1,1 |
|
| 11039274 - ProtectONE® R 8.0 EL 1V | 5,65 |
3,26 |
230/400 |
1,5 |
|
| 11039275 - ProtectONE® R 9.0 2P EL 1V | 13,22 |
7,63 |
230/400 |
4 |
|
| 11039276 - ProtectONE® R 10.0 EL 1V | 8,04 |
4,64 |
230/400 |
2,2 |
|
| 11039277 - ProtectONE® R 12.0 EL 1V | 10,7 |
6,17 |
230/400 |
3 |
|
| 11039278 - ProtectONE® R 15.0 EL 1V | 14,06 |
8,12 |
230/400 |
4 |
|
| 11039279 - ProtectONE® R 21.0 EL 1V | 18,2 |
10,5 |
230/400 |
5,5 |
- Numero verbale CE : 1812-CPR-1181
1 Manichetta flessibile circolare aspirazione
2 elementi di trasformazione rettangolare circolare aspirazione
3 Serrande di non ritorno (espulsione)
4 Manichetta flessibile rettangolare (aspirazione + espulsione)
5 Raccordo di espulsione
6 Elemento di trasformazione rettangolare circolare per espulsione (flessibile)
7 antipioggia e griglia antivolatile
8 Supporto antivibrazioni
9 Scatola relè (+supporto e visiera antipioggia)
10 isolamento termico e acustico
