VELONE® F400 - 1.2 - Tri / Mono
VELONE® F400 - 1.2 - Tri / Mono

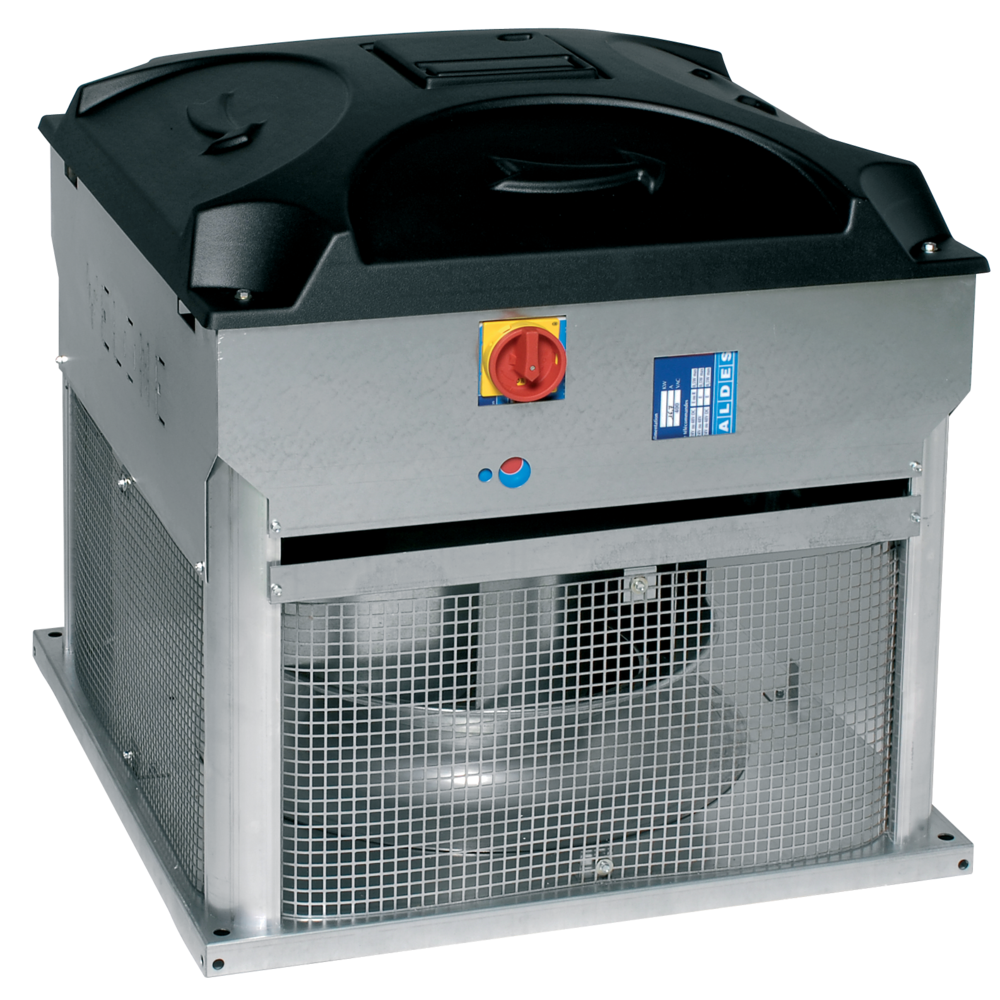

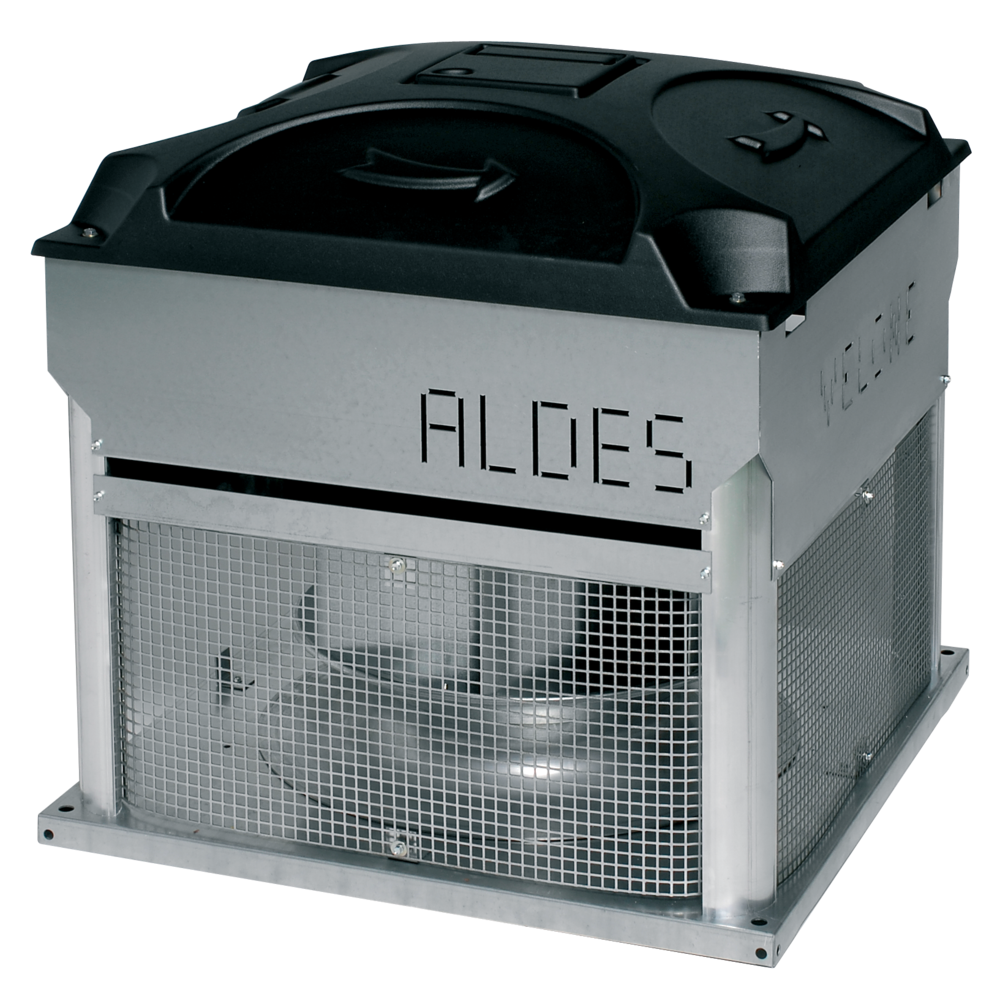

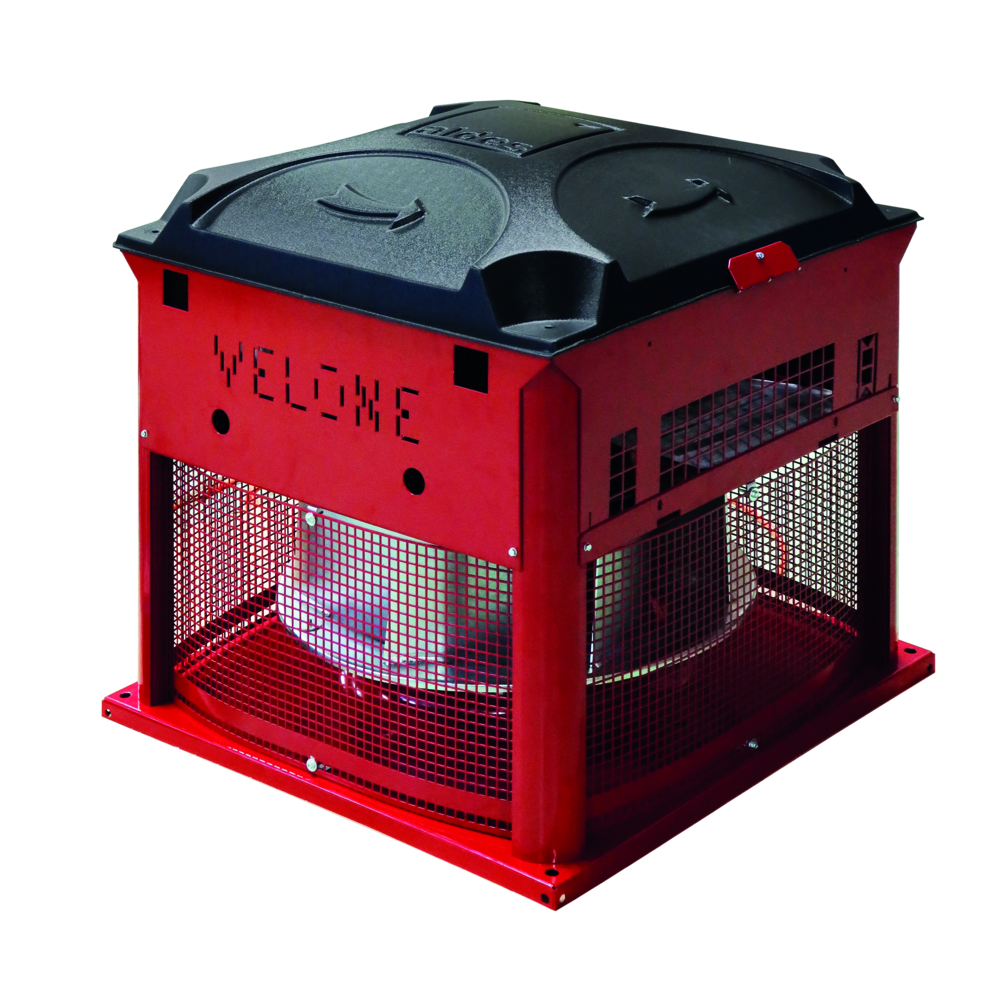

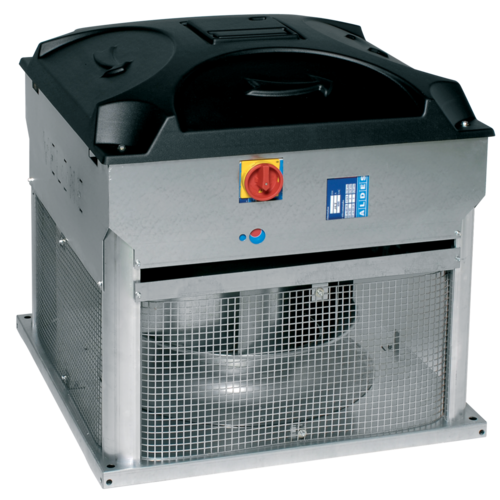

VELONE F400 - 1.2 - Tri / Mono è una torretta di evacuazione fumi classificata F400-120 per locali del terziario, industriali e condomini.
VELONE® F400 - 1.2 - Tri / Mono
VELONE F400 -1.2 - Tri / Mono fa parte della gamma di torretta di evacuazione fumi classificate F400-120 per locali del terziario, industriali e condomini. Grazie al suo design curato, permette di raggiungere portate fino a 27.000 m³/h senza aumentare le dimensioni della base. Aldes propone per la gamma una soluzione "tutto in uno" con scatola relè direttamente montata di fabbrica.
Benefici del prodotto
- accessori protetti contro urti e intemperie grazie al corpo metallico,
- accessori elettrici precablati e fissati internamente per offrire protezione contro urti e intemperie,
- pressostato con raccordo aeraulico di fabbrica,
- kit antipioggia approvato IP x4,
- asta: pulizia facilitata.
Su ordine del CMSI la torretta di evacuazione fumi VELONE F400 è azionata in modo evacuazione fumi dalla scatola relè per consentire l’estrazione dei fumi. In seguito passa prima al modo “predefinito” e poi al modo "attesa".
-
- classificazione F400-120 secondo EN 12101-3,
- opzione accessori valvola antiritorno e kit pioggia conformi alla certificazione CE,
- portata da 100 a 1.200 m³/h a 200 Pa,
- collegamento dell'interruttore di pressione in fa
-
accessori disponibili:
- kit antipioggia, testato in laboratorio IP x4 = acqua proveniente da tutte le direzioni,
-
valvola di non ritorno testata al fuoco.
- kit scarico verticale: non compatibile con la soluzione tutto in uno,
- telaio da ancorare o telaio su condotto,
-
asta,
- terrazza o tetto (con pendenza).
-
accessori elettrici:
- variatore tensione monofase,
- autotrasformatore trifase,
- variatore di frequenza .
-
opzioni disponibili:
- pressostato con raccordo aeraulico, fissato e protetto,
- interruttore di prossimità cablato, fissato e protetto,
- soluzione “tutto in uno” (non disponibile monofase): scatola relè precablata con pressostato e interruttore anch’essi precablati.

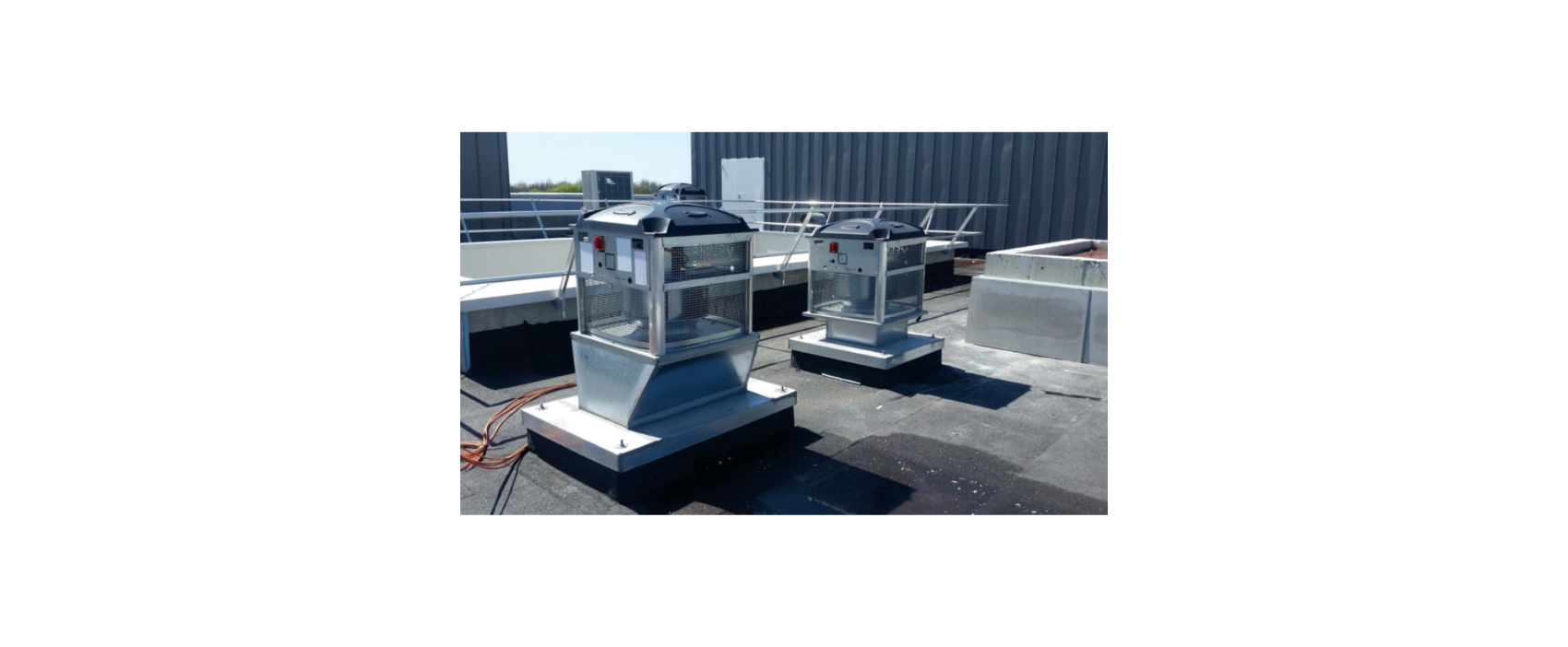

- installazione all’esterno, direttamente sul condotto o su terrazza (accessorio).
- in caso di utilizzo del kit verticale, fissare la scatola relè fuori da VELONE e al di fuori del flusso d'aria.
| Riferimenti | Tipo di motore | Tipo di girante |
|---|---|---|
| 11021340 - VELONE® 1.2 - 4 poli Tri 0,37 kW | AC |
Reazione |
| 11021390 - VELONE® 1.2 Mono 0.24 kW | AC |
Reazione |
| 11021191 - VELONE® 2 F400-120 1.2 | AC |

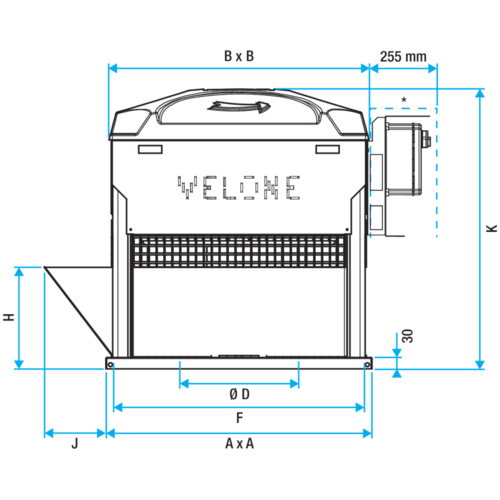

| A (mm) | B (mm) | F (mm) | H (mm) | J (mm) | K (mm) | Ø D (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 533 |
519 |
493 |
190 |
87 |
580 |
185 |
36 |
| Riferimenti | Frequenza (Hz) | Intensità nominale (A) | Alimentazione elettrica | Tensione (V) | Potenza (kW) |
|---|---|---|---|---|---|
| 11021340 - VELONE® 1.2 - 4 poli Tri 0,37 kW | 50/60 |
1,03 |
Trifase |
230/400 |
0,37 |
| 11021390 - VELONE® 1.2 Mono 0.24 kW | 50 |
2,2 |
Monofase |
230 |
0,24 |
| 11021191 - VELONE® 2 F400-120 1.2 |
- Numero verbale CE : 1812_CPR_2014
