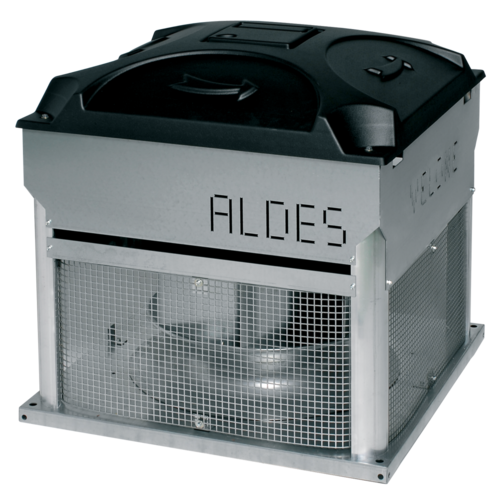

VELONE F400 - 7.2 - Tri / Mono è una torretta di evacuazione fumi classificata F400-120 per locali del terziario, industriali e condomini.
VELONE® F400 - 7.2 - Tri / Mono
VELONE F400 - 7.2 - Tri / Mono fa parte della gamma di torretta di evacuazione fumi classificate F400-120 per locali del terziario, industriali e condomini. Grazie al suo design curato, permette di raggiungere portate fino a 27.000 m³/h senza aumentare le dimensioni della base. Aldes propone per la gamma una soluzione "tutto in uno" con scatola relè direttamente montata di fabbrica.
Benefici del prodotto
- accessori protetti contro urti e intemperie grazie al corpo metallico,
- accessori elettrici precablati e fissati internamente per offrire protezione contro urti e intemperie,
- pressostato con raccordo aeraulico di fabbrica,
- kit antipioggia approvato IP x4,
- asta: pulizia facilitata.
Su ordine del CMSI la torretta di evacuazione fumi VELONE F400 è azionata in modo evacuazione fumi dalla scatola relè per consentire l’estrazione dei fumi. In seguito passa prima al modo “predefinito” e poi al modo "attesa".
-
- classificazione F400-120 secondo EN 12101-3,
- opzione accessori valvola di non ritorno e kit paraspruzzi conformi al certificato CE,
- portata da 100 a 1.200 m³/h a 200 pa,
- collegamento aerodinamico del pressostato in fa
-
accessori disponibili:
- kit antipioggia, testato in laboratorio IP x4 = acqua proveniente da tutte le direzioni,
-
valvola di non ritorno testata al fuoco.
- kit scarico verticale: non compatibile con la soluzione tutto in uno,
- telaio da ancorare o telaio su condotto,
-
asta,
- terrazza o tetto (con pendenza).
-
accessori elettrici:
- variatore tensione monofase,
- autotrasformatore trifase,
- variatore di frequenza,
- scatola comfort 2 velocità.
-
opzioni disponibili:
- pressostato con raccordo aeraulico, fissato e protetto,
- interruttore di prossimità cablato, fissato e protetto,

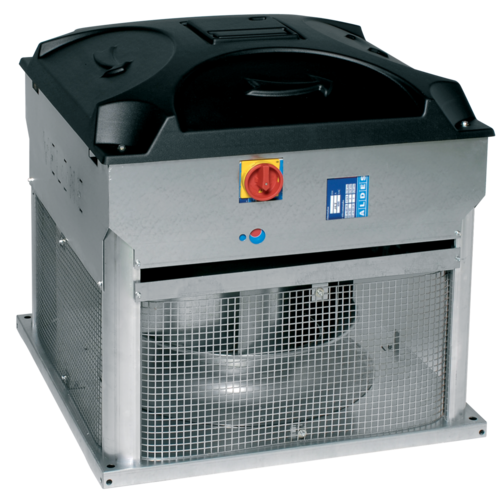

- soluzione “tutto in uno” (non disponibile monofase): scatola relè precablata con pressostato e interruttore anch’essi precablati.
- installazione all’esterno, direttamente sul condotto o su terrazza (accessorio).
- in caso di utilizzo del kit verticale, fissare la scatola relè fuori da VELONE e al di fuori del flusso d'aria.
| Riferimenti | Tipo di motore | Tipo di girante |
|---|---|---|
| 11021350 - VELONE® 7.2 - 4 poli Tri 1.1 kW | AC |
Reazione |
| 11021351 - VELONE® 7.2 - 6 poli Tri 0.37 kW | AC |
Reazione |
| 11021376 - VELONE® 7.2 - 4/6 poles Tri 1.1/0.3 kW | AC |
Reazione |
| 11021377 - VELONE® 7.2 - 4/8 poli Tri 1.2/0.3 kW | AC |
Reazione |
| 11021394 - VELONE® 7.2 Monofase 1.1 kW | AC |
Reazione |
| 11021195 - VELONE® 2 F400-120 7.2 | AC |
| A (mm) | B (mm) | F (mm) | H (mm) | J (mm) | K (mm) | Ø D (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 698 |
684 |
658 |
265 |
146.5 |
688 |
299 |
70 |
| Riferimenti | Frequenza (Hz) | Id/In | Intensità nominale (A) | Alimentazione elettrica | Tensione (V) | Potenza (kW) |
|---|---|---|---|---|---|---|
| 11021350 - VELONE® 7.2 - 4 poli Tri 1.1 kW | 50/60 |
2,37 |
Trifase |
230/400 |
1,1 |
|
| 11021351 - VELONE® 7.2 - 6 poli Tri 0.37 kW | 50/60 |
1,09 |
Trifase |
230/400 |
0,37 |
|
| 11021376 - VELONE® 7.2 - 4/6 poles Tri 1.1/0.3 kW | 50 |
5,4/4 |
3,02/1,43 |
Trifase |
400 |
1,1/0,3 |
| 11021377 - VELONE® 7.2 - 4/8 poli Tri 1.2/0.3 kW | 50 |
5,5/3,1 |
2,92/1,29 |
Trifase |
400 |
1,2/0,3 |
| 11021394 - VELONE® 7.2 Monofase 1.1 kW | 50 |
7,6 |
Monofase |
230 |
1,1 |
|
| 11021195 - VELONE® 2 F400-120 7.2 |
- Numero verbale CE : 1812_CPR_2014
