MR Modulo
Regolazione della portata
MR Modulo
Regolazione della portata
> MR Modulo è un regolatore di portata in grado di garantire una portata costane in un campo di pressione variabile e regolabile in loco per gestire IAQ, comfort e risparmio energetico
MR Modulo
> MR Modulo è un regolatore di portata costante che garantisce il mantenimento della portata impostata a prescindere dalla variazione di pressione, in modo da prevenire consumi eccessivi dovuti alle sovraportate e assicurare una buona IAQ e comfort. La tecnologia a membrana garantisce inoltre un basso livello sonoro. Portata nominale regolabile in cantiere, senza bisgono di attrezzi
Benefici del prodotto
- facile gestione: solo 1 prodotto per diametro (tranne 125 mm) per coprire più portate
- basso livello sonoro
- facile e veloce da installare: regolazione e installazione multi-posizione
- regolazione e installazione senza bisogno di attrezzi
- regolazione e installazione senza bisogno di attrezzi,
- prodotto in Francia.
- Grazie alla sua membrana, MR Modulo mantiene una portata costante nel canale in immissione o in estrazione. Il valore della portata è facilmente impostabile in loco ruotando l’apposita ghiera
- corpo in materiale plastico (classificazione reazione al fuoco M1)
- membrana regolatrice in silicone
- mantenimento e tenuta con guarnizione esterna periferica a doppio labbro in elastomero
- campo di pressione operativa: 50Pa- 250 Pa, (tranne D80, D100 et D125:
50-200 Pa)
-
tolleranza portata nell’intervallo di pressione di funzionamento:
- Q medio = Q nominale +/- 5 m³/h per MR ≤ 50 m³/h
-Q medio = Q nominale +/- 10 % per MR > 50 m³/h (tranne D80, D100 e D125: +/-15% Q max)
- temperatura di funzionamento: -10°C/ +60°C
- si inserisce direttamente nel canale

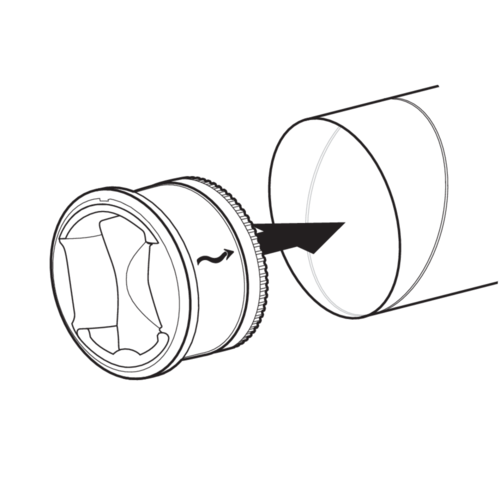

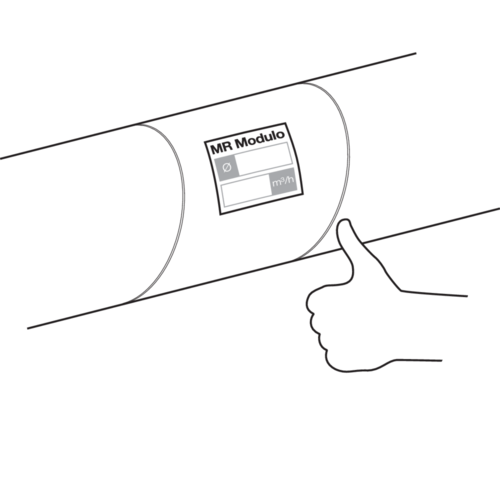

- senso di montaggio indicato sul componente
- installazione orizzontale o verticale con qualsiasi tipo di angolo

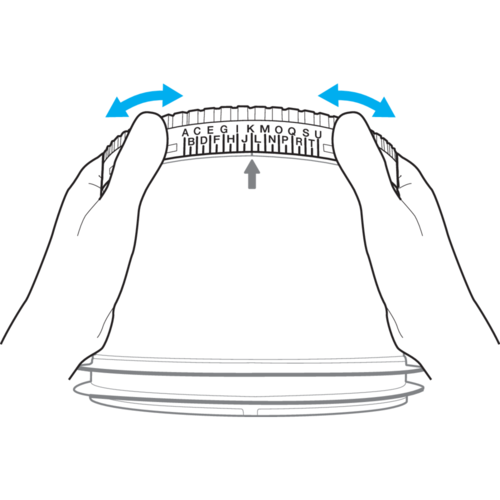

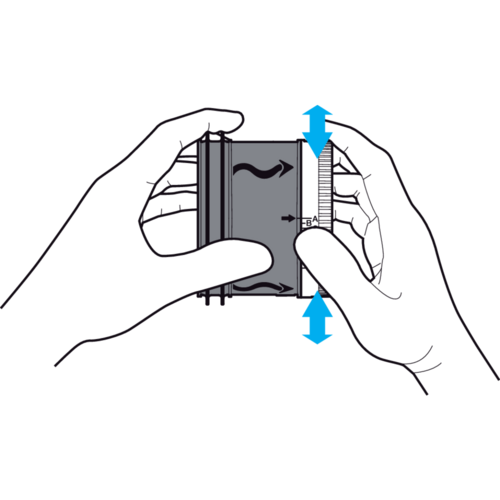

- regolazione manuale e senza attrezzi della portata desiderata rimuovendo o meno l’elemento di bloccaggio e ruotando il collare

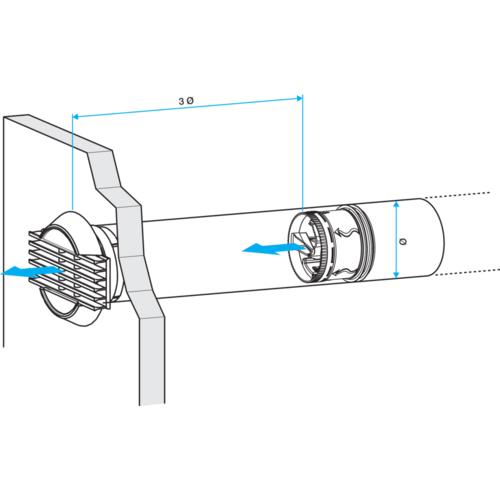

- distanza minima dalla griglia, Tee, gomito: 1D estrazione e 3D immissione.
- si inserisce direttamente nel condotto,
- senso di montaggio indicato sul componente,
- posa orizzontale o verticale con qualsiasi tipo di angolo,
- regolazione manuale e senza attrezzi della portata desiderata rimuovendo o meno l’elemento di bloccaggio e ruotando il collare,

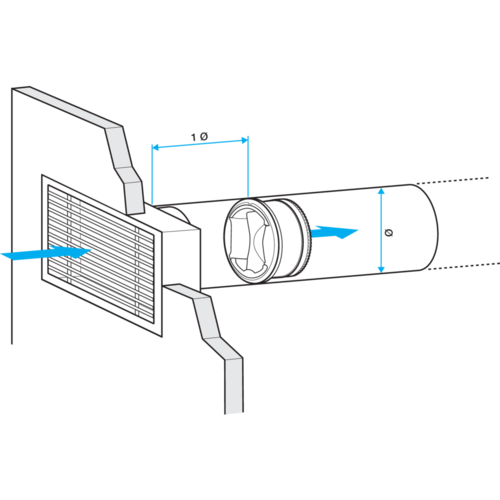

- distanza di riserva con griglia, T, gomito: 1D estrazione e 3D immissione.
| Riferimenti | Precisione di portata |
|---|---|
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | +/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | +/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | +/- 5 m³/h > 50 m³/h +/- 10% Qmax > 50 m³/h |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | +/- 10% Qmax |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | +/- 10% |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | +/- 10% |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | +/- 10% |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | +/- 10% |
| Riferimenti | A (mm) | E (mm) | F (mm) | Ø B (mm) | Ø N (mm) | Ø nominale condotto (mm) | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | 65 |
14 |
15 |
85 |
76 |
80 |
0,08 |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | 70 |
14 |
13 |
105 |
92 |
100 |
0,12 |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | 70 |
14 |
13 |
132 |
116 |
125 |
0,15 |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | 110 |
14 |
17 |
132 |
116 |
125 |
0,17 |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | 118 |
14 |
19 |
153 |
147 |
150 |
0,37 |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | 118 |
14 |
19 |
167 |
153 |
160 |
0,37 |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | 144 |
20 |
23 |
210 |
190 |
200 |
0,59 |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | 180 |
20 |
26 |
262 |
238 |
250 |
1,02 |
| Riferimenti | Intervallo della portata d'aria (m³/h) | Intervallo di pressione (Pa) |
|---|---|---|
| 11016307 - MR Modulo Ø 80 - 20-60 m³/h | 20-60 |
50-200 |
| 11016308 - MR Modulo ∅ 100 - 15-90 m³/h | 15-90 |
50-200 |
| 11016309 - MR Modulo ∅ 125 - 15-85 m³/h | 15-90 |
50-200 |
| 11016310 - MR Modulo ∅ 125 - 100-190 m³/h | 100-190 |
50-200 |
| 11016311 - MR Modulo ∅ 150 - 100-240 m³/h | 100-240 |
50-250 |
| 11016312 - MR Modulo ∅ 160 - 100-240 m³/h | 100-240 |
50-250 |
| 11016313 - MR Modulo ∅ 200 - 225-400 m³/h | 225-400 |
50-250 |
| 11016314 - MR Modulo ∅ 250 - 300-650 m³/h | 300-650 |
50-250 |
| Classificazione al fuoco |
|---|
| M1 |
